B460M-P
用 戶 手 冊
15060-0TMH2000
M.2(SOCKET3)
PCIE SATA IRST
X4 V V
EATX12V
PCIEX16
PCIEX1_1
PCIEX1_2
CLRTC
F_PANEL
SPDIF_OUT
USB1112
USB910
COM_DEBUG
U32G1_12
AAFP
EATXPWR
CPU_FAN
CHA_FAN
BATTERY
Super
I/O
ALC
887
DIGI
+VRM
22.6cm(8.9in)
DDR4 DIMM_B1* (64bit, 288-pin module)
LGA1200
2280 2260 2242
M.2(SOCKET3)
DDR4 DIMM_A1* (64bit,288-pin module)
AUDIO
KBMS_USB78
LAN_U32G1_34
U32G1_56
HDMI
ASM
1442K
21.1cm(8.3in)
128Mb
BIOS
SATA6G_4 SATA6G_3 SATA6G_2
SATA6G_1
DVI
Intel
®
B460
Realtek
8111H
ASM1480
5 24 41 6
7 1310
5
8
3
91211
2

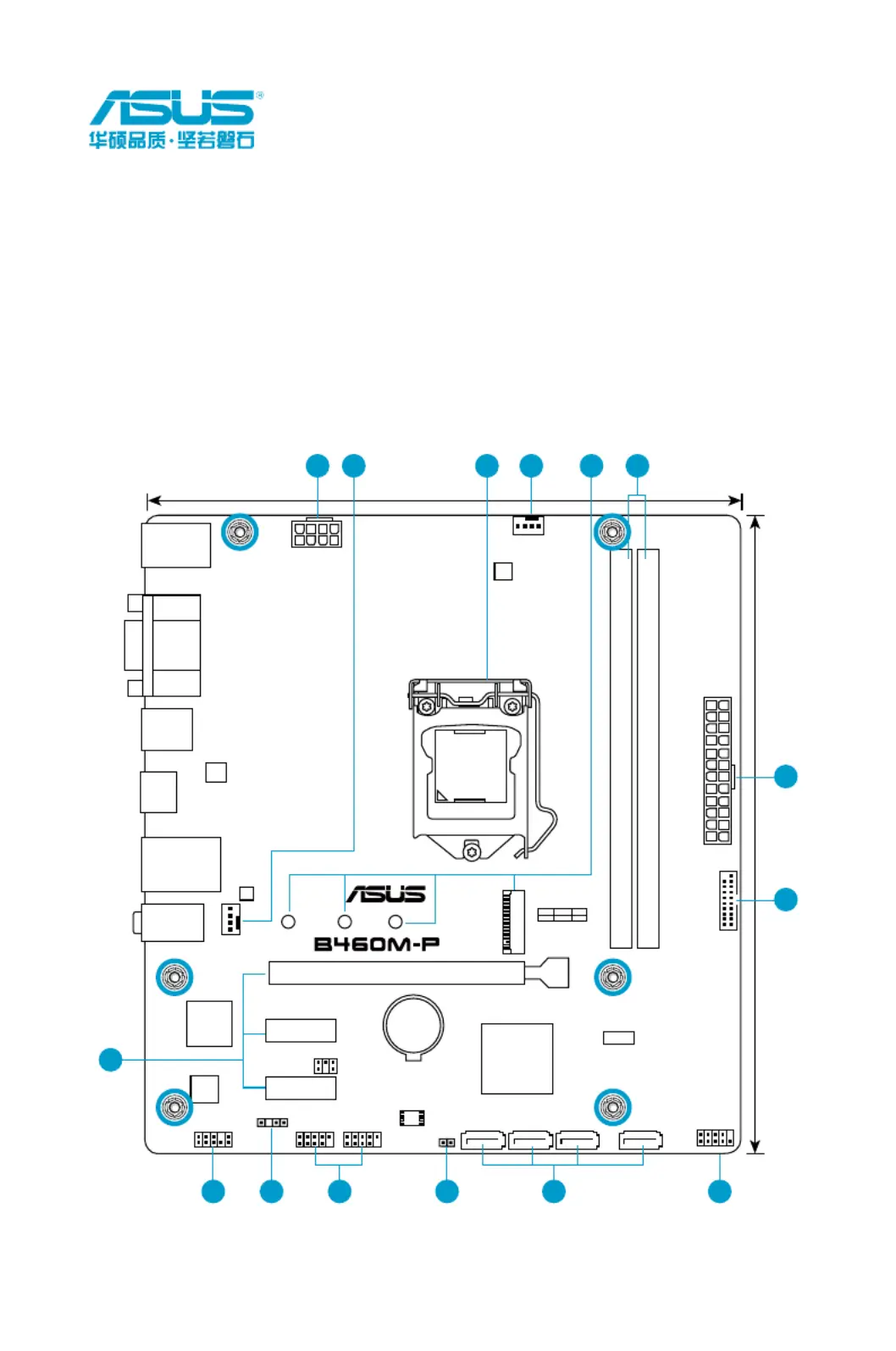

DDR4內存插槽
本主板配備兩組DDR4（DoubleDataRate，雙倍數據傳輸率）內存插槽。您可以任意選擇使用
2GB、4GB、8GB、16GB與32GBNon-ECC、Un-bufferedDDR4內存條至本主板的DDR4
DIMM插槽上。
欲了解更多詳細介紹，請參考“系統內存”章節的介紹。
主板
華碩B460M-P主板
配件 1x華碩I/O擋板；2xSATA6Gb/s數據線；1xM.2塑膠固定零件
相關文件 用戶手冊
包裝內容物
內部接口

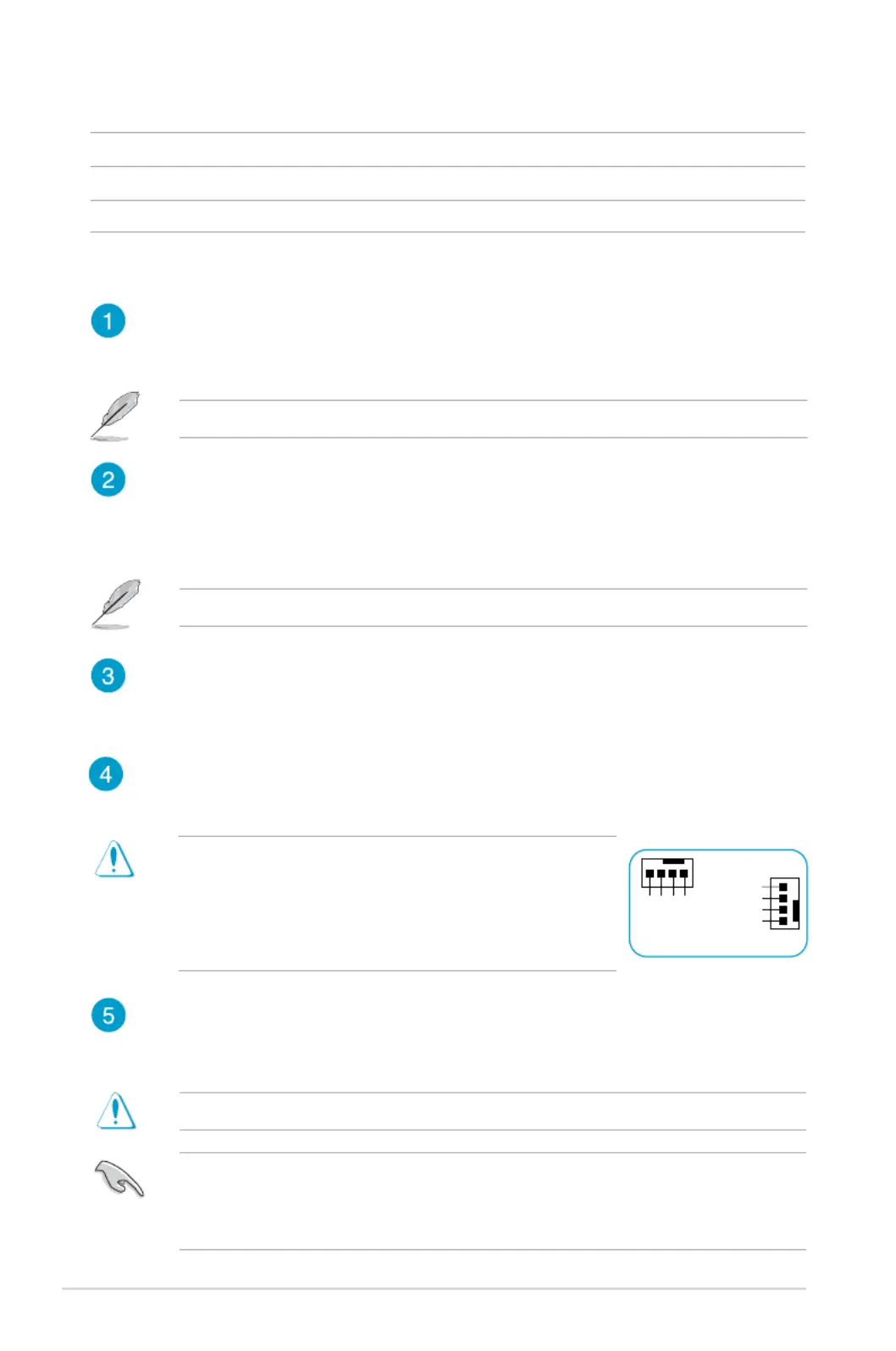

主板電源插槽
這些電源插槽用來連接到一個電源供應器。電源供應器所提供的連接插頭已經過特別設計，只能以
一個特定方向插入主板上的電源插槽。找到正確的插入方向後，僅需穩穩地將之套進插槽中即可。
風扇接頭
將風扇電源接頭連接到風扇電源插槽，確定每一條黑線與這些插槽的接地端（GND）相匹配。
•千萬要記得連接風扇的電源，若系統中缺乏足夠的風量來散
熱，那麼很容易因為主機內部溫度逐漸升高而導致死機，甚
至更嚴重者會燒毀主板上的電子元件。注意：這些插槽並不
是單純的排針！不要將跳線帽套在它們的針腳上。
•CPU_FAN插槽支持處理器風扇達1安培（12瓦）的風扇
電源。
中央處理器插槽
本主板配備一組LGA1200處理器插槽，本插槽是專為第十代英特爾
®
酷睿™、Pentium
®
Gold以
及Celeron
®
處理器所設計。
欲了解更多詳細介紹，請參考“中央處理器（CPU）”章節的介紹。
擴展插槽
本主板配備一個PCIe3.0x16與兩個PCIe3.0x1插槽，可支持符合PCIExpress規格的功能
擴展卡。
FAN PWM
FAN IN
FAN PWR
GND
FAN PWM
FAN IN
FAN PWR
GND
•
建議您使用符合與2.0規格（或更高）的ATX12V兼容的電源（PSU），才
能提供至少
350W高功率的電源，以供應系統足夠的電源需求。
•如果您的系統會搭載相當多的外圍設備，請使用較高功率的電源以提供足夠的設備用電
需求。不適用或功率不足的電源，有可能會導致系統不穩定或難以啟動。
請務必連接8-pin電源插頭，否則系統可能無法順利啟動。
3
SATA6Gb/s設備連接插槽
這些插槽可支持使用SATA6Gb/s數據線來連接SATA設備。

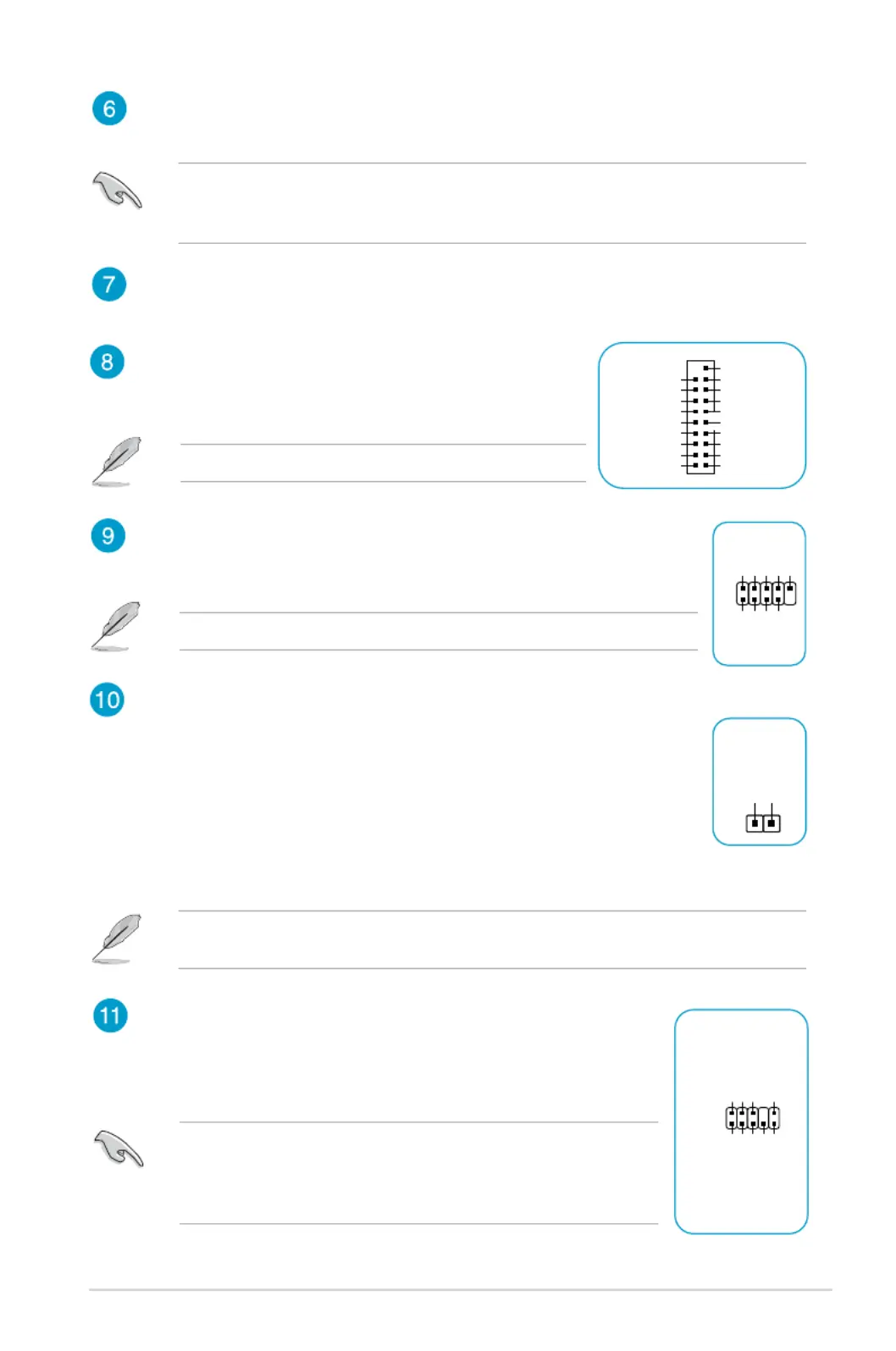

USB3.2Gen1擴展套件數據線接頭
這個接頭用來連接USB3.2Gen1模塊，可擴展USB3.2Gen1
模塊。USB3.2Gen1的數據傳輸率最高可達5Gb/s。
如果上述方法無效，請將內置電池移除，並再次將此兩針短路以清除CMOSRTCRAM數
據。CMOS清除完畢後，重新安裝電池。
CMOS配置數據清除接頭
這個接頭可讓您清除 CMOS 存儲器中記載的系統設置信息等配置數據，如日期、
時間以及系統密碼等。
想要清除這些數據，可以按照下列步驟進行：
1. 關閉電腦電源，拔掉電源線；
2. 用一個金屬物體，如螺絲刀，將CLRTC跳線的兩個針腳短路；
3. 插上電源線，開啟電腦電源；
4. 當開機步驟正在進行時按著鍵盤上的＜Del＞鍵進入BIOS程序畫面重新設置BIOS數據。
M.2插槽（KeyM）
這個插槽用來安裝M.2設備，如M.2固態硬盤。
USB2.0擴展套件數據線接頭
這個接頭用來連接 USB 2.0 模塊，可在前面板或後側接口擴展 USB 2.0 模
塊。USB2.0的數據傳輸率最高可達480Mb/s。
USB3+5V
IntA_P1_SSRX-
IntA_P1_SSRX+
GND
IntA_P1_SSTX-
IntA_P1_SSTX+
GND
IntA_P1_D-
IntA_P1_D+
GND
PIN 1
USB3+5V
IntA_P2_SSRX-
IntA_P2_SSRX+
GND
IntA_P2_SSTX-
IntA_P2_SSTX+
GND
IntA_P2_D-
IntA_P2_D+
CLRTC
+3V_BAT
GND
PIN 1
PIN 1
USB+5V
USB_P11-
USB_P11+
GND
NC
USB+5V
USB_P12-
USB_P12+
GND
前面板音頻連接排針
這組排針供您連接到前面板的音頻數據線，除了讓您可以輕鬆地通過主機前
面板來控制音頻輸入/輸出等功能，並且支持HDAudio音頻標準。將前面
板音頻輸入/輸出模塊的數據線的一端連接到這個排針上。
•建議您將支持高保真（high definition）音頻的前面板音頻模塊連
接到這組排針，如此才能得到高保真音頻的功能。
•若要將高保真音頻前面板模塊安裝至本接針，請將 BIOS 程序中
FrontPanelType項目設置為[HD]。
AAFP
AGND
NC
SENSE1_RETUR
SENSE2_RETUR
PORT1 L
PORT1 R
PORT2 R
SENSE_SEND
PORT2 L
HD-audio-compliant
pin definition
•M.2插槽支持MKey的2242/2260/2280類型存儲設備（支持PCIe3.0x4模式和
SATA模式）。
•M.2插槽可支持Intel
®
Optane™內存。
USB3.2Gen1模塊為選購配備，請另行購買。
USB2.0模塊為選購配備，請另行購買。
