Strona 1/6
C11101 / 第一版 / 2015 年 11 月
© 華碩電腦股份有限公司保留所有權利
欲了解主板各接口的詳細介紹，請掃描右側的二維碼。
H81M-HQ
用 戶 手 冊
15060-202K2000

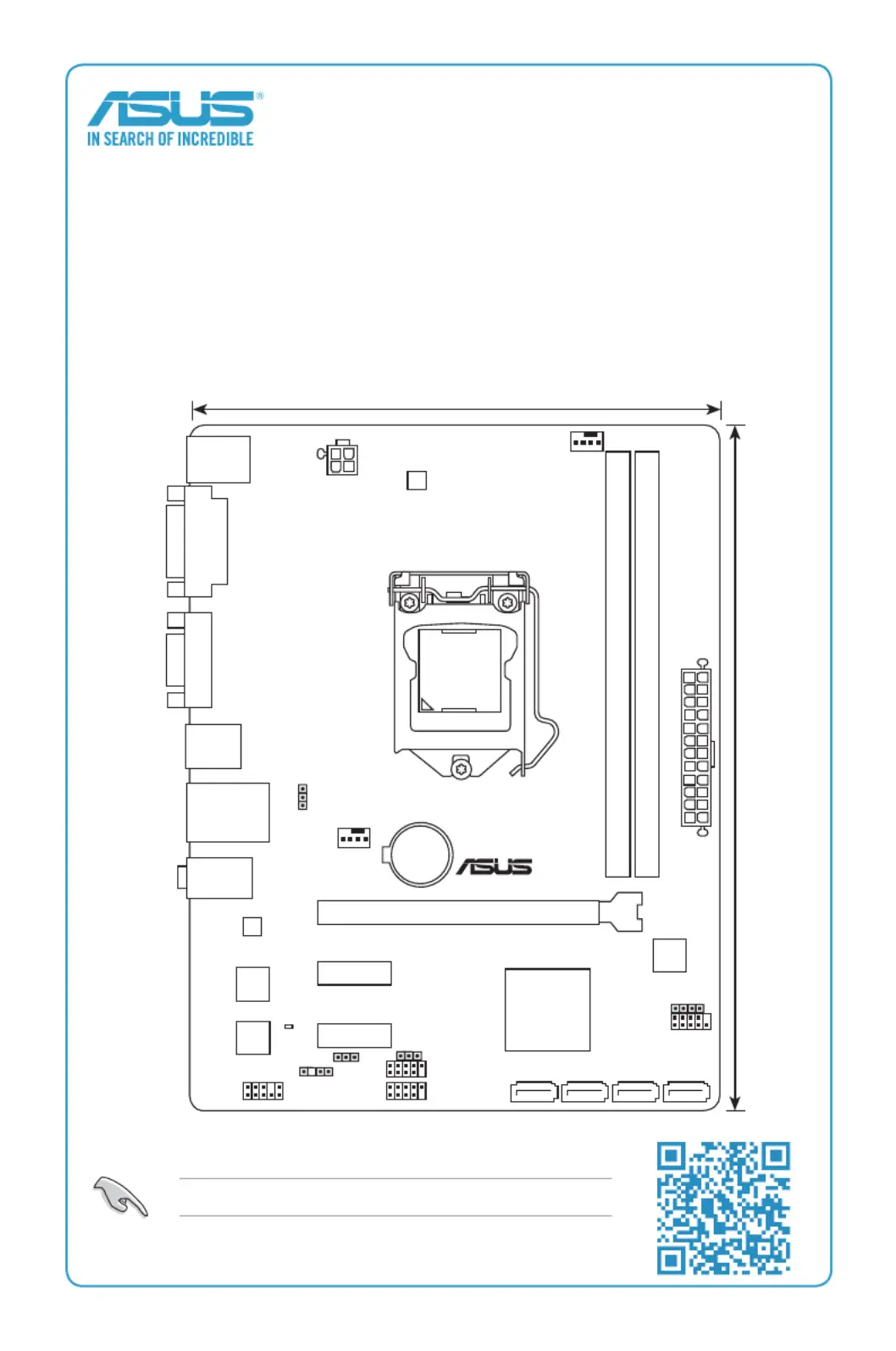

H81M-HQ
PCIEX16
PCIEX1_1
PCIEX1_2
SPEAKER
F_PANEL
CLRTC
SPDIF_OUT
PS2_USBPW1-4
USBPW5-8
USB56
USB78
AAFP
ATX12V
EATXPWR
CPU_FAN
CHA_FAN
BATTERY
Super
I/O
ALC
887- VD2
RTL
8111G
ASP
1255
64Mb
BIOS
SB_PWR
22.6cm(8.9in)
LGA1150
Intel
®
H81
DDR3 DIMM_A1 (64bit, 240-pin module)
DDR3 DIMM_B1 (64bit, 240-pin module)
SATA6G_1 SATA6G_2SATA3G_1 SATA3G_2
AUDIO
KBMS
LAN_USB34
USB3_12
17.5cm(6.9in)
DVIVGA

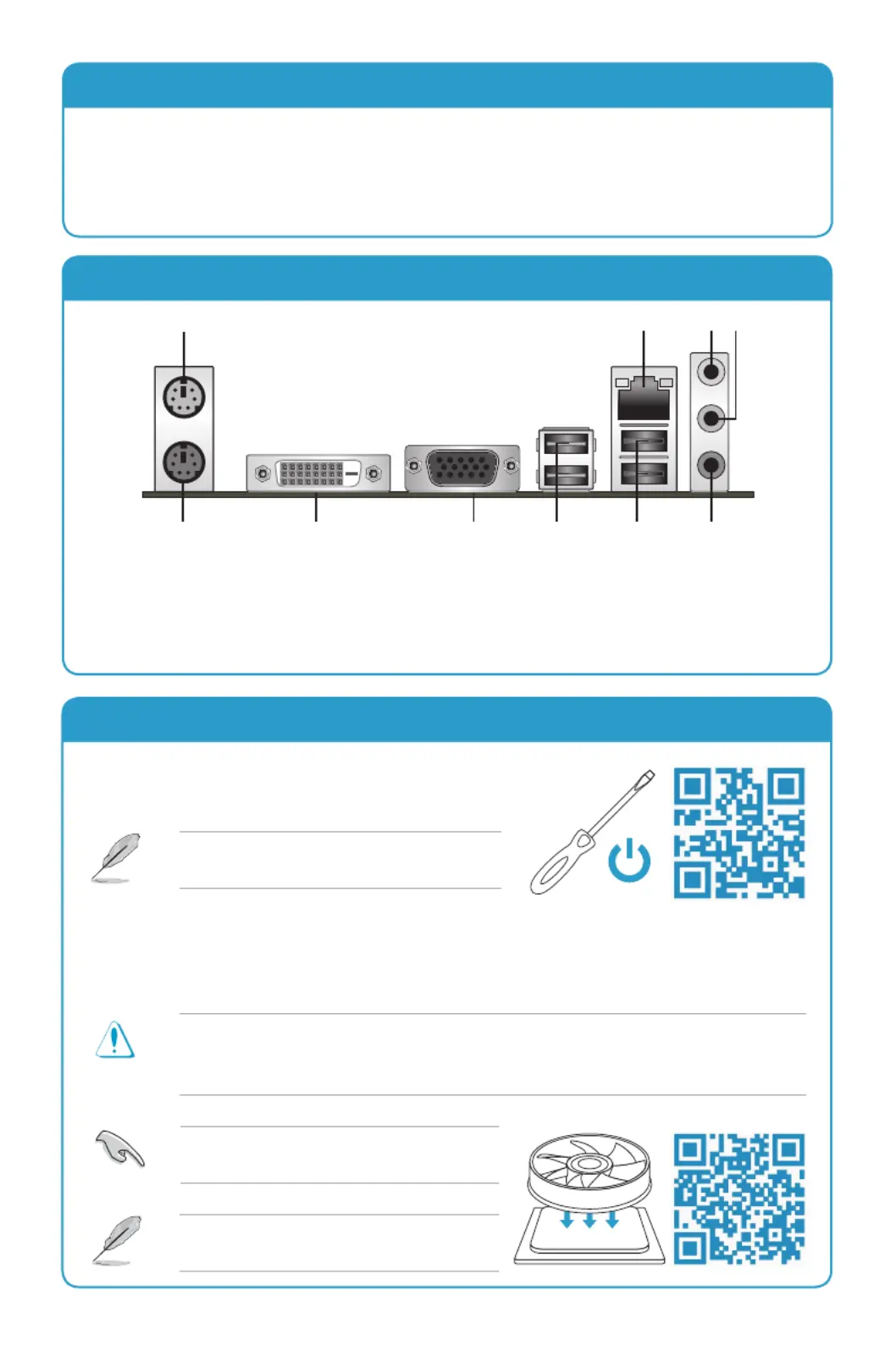

1. PS/2 鼠標接口（綠色） 5. 麥克風接口（粉紅色） 9. DVI-D 接口
2. RJ-45 網絡接口 6. USB 2.0 設備接口 10. PS/2 鍵盤接口（紫色）
3. 音頻輸入接口（淺藍色） 7. USB 3.0 設備接口
4. 音頻輸出接口（草綠色） 8. VGA 接口
• 安裝完主板之後，請保留 LGA1150 插座上的保護蓋。只有 LGA1150 插槽上附有保護
蓋的主板，華碩電腦才處理其維修與保修。
•本保修不包括處理器插座因丟失、錯誤的安裝或不正確地移除保護蓋所造成的損壞。
欲了解安裝中央處理器及風扇的詳細操作步
驟，請掃描右側二維碼。
主板安裝及使用
後側面板接口
中央處理器（CPU）
本主板配備一組中央處理器插槽，是專為 LGA1150 腳位封裝的 Intel
®
第四代 Core™ i7 / Core™ i5
/ Core™ i3 / Pentium
®
/ Celeron
®
處理器所設計。
安裝前的準備
在安裝主板之前，請準備必要的工具。
欲了解安裝主板需準備的工具，及開機通電等
詳細內容，請掃描右側二維碼。
在安裝中央處理器之前，請確認所有的電源
連接都已拔除。
主板 華碩 H81M-HQ 主板
配件 1 x I/O 擋板； 2 x Serial ATA 6.0Gb/s 數據線
應用程序光盤 驅動程序與應用程序光盤
相關文件 用戶手冊
包裝內容物
2
6
3 4
5
1
10
9 8 7

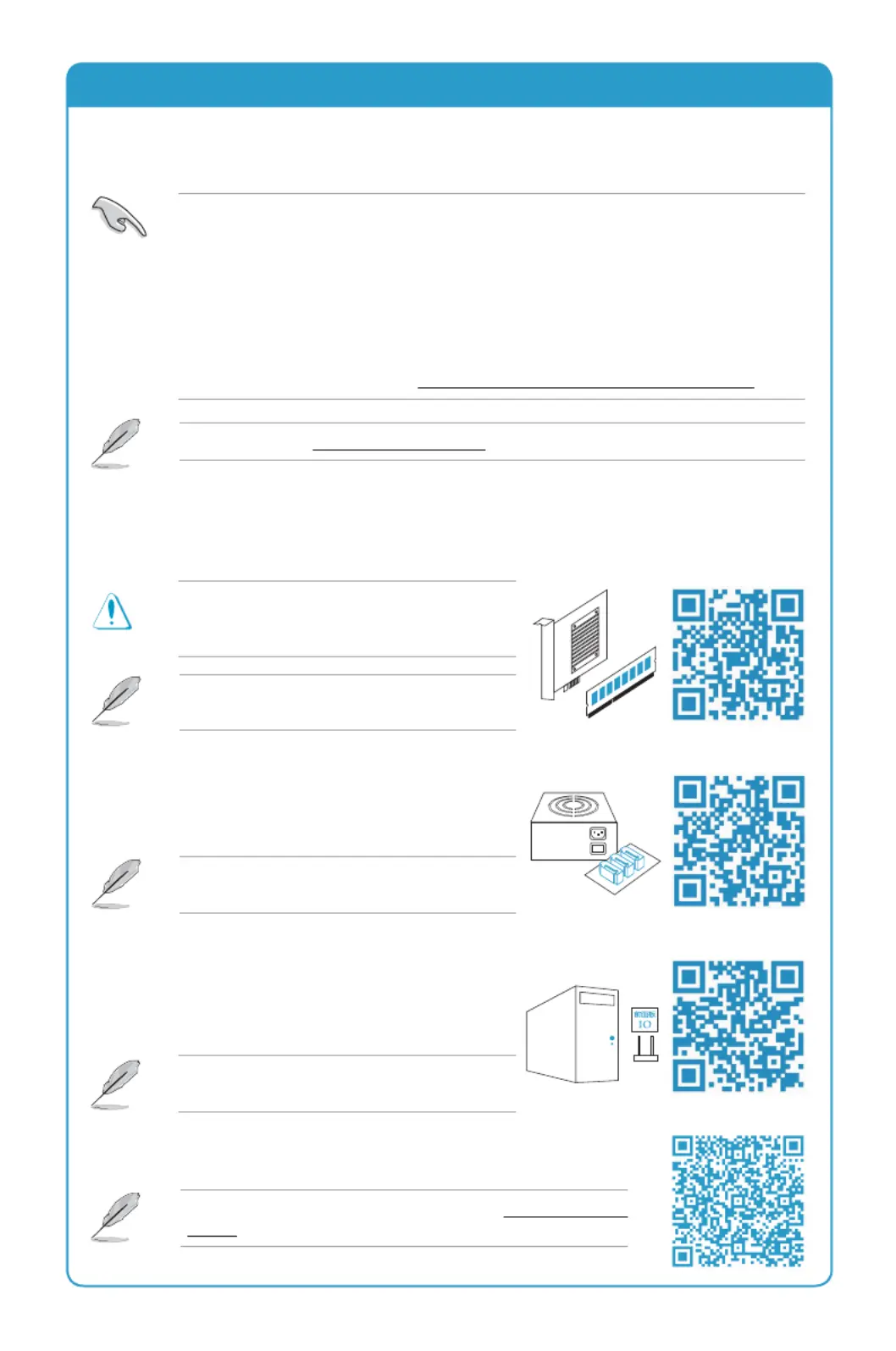

• 您可以在通道 A、通道 B 安裝不同容量的內存條，在雙通道設置中，系統會檢測較低容量
通道的內存容量。任何在較高容量通道的其他內存容量，會被檢測為單通道模式運行。
• 在本主板請使用相同 CAS（CAS-Latency 行地址控制器延遲時間）值內存條。建議您使
用同一廠商所生產的相同容量型號的內存。
• 由於 Windows 32 位操作系統內存地址空間的限制，當您安裝 4GB 或更多的內存條時，
系統實際可用的總內存只有 3GB 或更少。
a) 若您使用 32 位 Windows 操作系統，建議最多安裝 3GB 內存。
b) 若要安裝 4GB 或更大內存，建議使用 64 位 Windows 操作系統。
c) 詳情請參考 Microsoft 網站 http://support.microsoft.com/kb/929605/zh-cn。
請訪問華碩網站（http://www.asus.com.cn）查詢最新內存合格供應商列表（QVL）。
主板安裝及使用
系統內存
本主板配置兩組 240-pin DDR3（Double Data Rate，雙倍數據傳輸率）內存插槽。
欲了解安裝內存及擴展卡的詳細操作步驟，請掃
描右側二維碼。
SATA 接口
本主板配備 2 個 SATA 6.0Gb/s 接口及 2 個 SATA 3.0Gb/s
接口，可連接 Serial ATA 6.0Gb/s 或 Serial ATA 3.0Gb/s 硬盤。
欲了解安裝 SATA 設備以及連接各元件和設備電
源的詳細操作步驟，請掃描右側二維碼。
擴展卡
考慮到未來會擴展系統性能的可能性，本主板提供了 PCI Express 2.0 x16 及 PCI Express 2.0 p3-x1 擴
展插槽，可支持符合其規格的功能擴展卡。
將主板安裝至機箱
當您安裝主板到電腦機箱內時，請確認主板與機箱大小相
適應。主板的外接插頭的方向應是朝向主機機箱的後方面板，
而且您也會發現主機機箱後方面板會有相對應的預留孔位。
了解更多信息
欲了解將主板安裝到機箱內及連接前面板 I/O 接
口的詳細步驟，請掃描右側二維碼。
安裝/移除任何擴展卡之前，請暫時先將電腦的電
源線拔出。這樣可免除因電氣殘留於電腦中而發
生的意外狀況。
欲了解本主板更多詳細介紹，請至華碩網站（http://www.asus.
com.cn）搜索該產品型號，或直接掃描右側的二維碼。
