Read instruction manual 334784 for complete
instructions and warnings. This Quick Guide is not
a substitute for reading and understanding all
instructions manuals and warnings labels
supplied with the equipment.
1. Arrow left _to
navigate to the “PC
Control” screen.
2. Enter the screen
and arrow up or
down _. Press
to select a pro-
gram.
Acknowledge errors by
pressing _ once for
each error.
Display will show “No
Active Errors” unless
error was unable to
clear. Seek technical
support if any error
persists.
EN
335007B
1

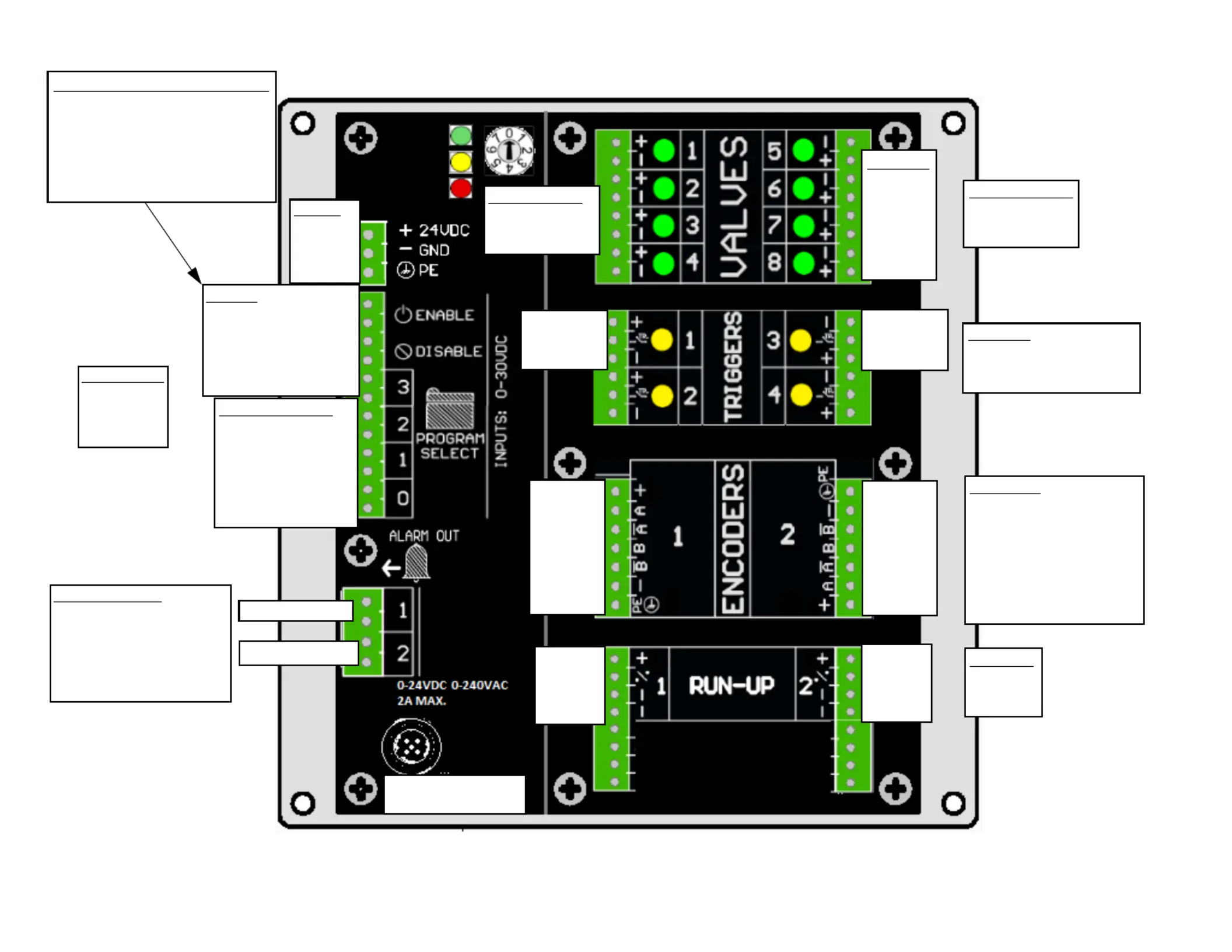

• Use melter System Enable
instead of this one
• Use this Disable to hold
guns from dispensing with-
out shutting off the heat.
RED
BLACK
GRN/YL
0-30 VDC
Bi-polar
Isolated
0-30 VDC or 0-240 VAC
Dry contact output
No alarm: closed
Alarm: open
24 VDC
1A max each
24 VDC
NPN, PNP, Dry Contact
15 VDC
Line driver (RS422)
Differential A/B signals
(Z is not used)
Swap A with B to
reverse direction
24 VDC
I/P or V/P
Rising edge enables
Falling edge disables
Pull high to disable
4 bits, 15 programs
(0000 is unused)
EXAMPLE:
1010 into 3,2,1,0
Selects program 10
LINE 1 ALARM
LINE 2 ALARM
CAN
COMMUNICATION
BROWN
BLACK
BLUE
WHITE
BROWN
BLACK
BLUE
WHITE
RED
BROWN
WHITE
YELLOW
GREEN
BLUE
BARE
BARE
BLUE
GREEN
YELLOW
WHITE
BROWN
RED
BROWN
BLK or WH
BLUE
BLUE
BLK or WH
BROWN
0 - Integrated
1 - Stand-alone
BLUE
BROWN
DIN “I”
BLACK
BLACK
2
• Check time based or dis-
tance mode.
• Un-check encoder box
(PC-8e only) ._.
• Set fixed speed to
adjust last measured
product length_.
• Un-check time based
mode.
• Check encoder box_.
• Set pulses per mm_to
adjust last measured
product length .
• Set low line speed advi-
sory level_.
• Set trigger polarity _. Indicators show on _or off _.
• Assign to line 1 or 2 (PC-8e only) .
• Disable pressure com-
pensation.
• Enable or disable modu-
lated bead (PC-8e only).
• Enable pressure
compensation.
_ _
• ~5ms for high speed guns
• ~10ms for standard guns
Applies to high speed lines requiring precise beads.
• Set output value at
line speed_ .
• Set max and min .
• Set output value _at
line speed_ .
• Set max and min .
3
