05/04 1820

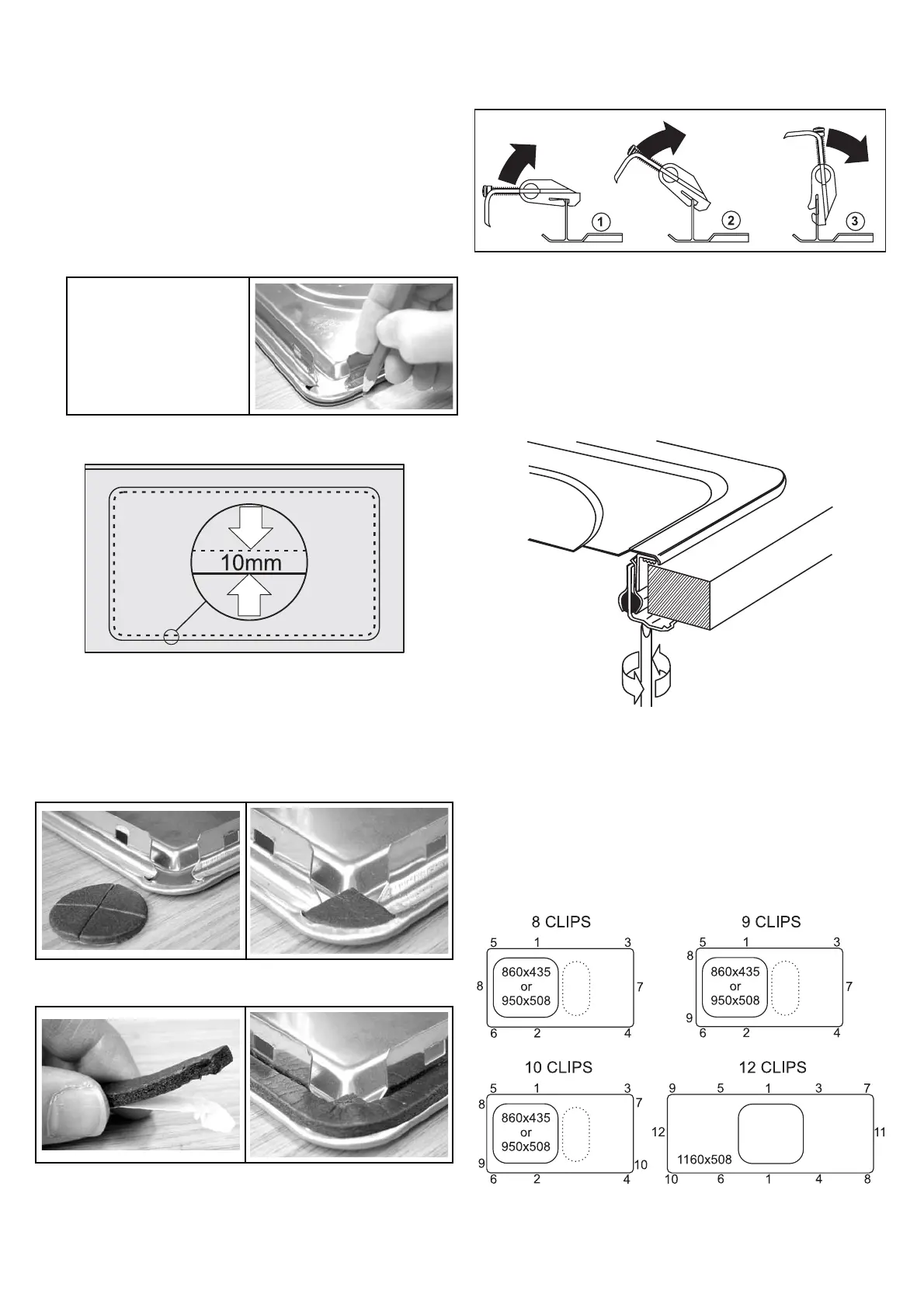

1. It is recommended that the inset sink is fi tted to the
worktop before being permanently fi xed to the cabi-
net.
2. Place the sink upside down on worktop. Position the
sink relative to the worktop as required, ensuring
that the cabinet framework will be clear of all parts of
the sink, or alternatively where provided use cut-out
template found on sink wrapper.
With sharp soft pencil
draw round sink as ac-
curately as possible.
3. Remove the sink and draw another line 10mm inside
the outline of the sink top.
This is the cutting line for the aperture.
4. Drill as large a hole as possible inside the cutting
line. Using a pad saw, jig saw or similar, cut out the
aperture to the cutting line.
5. Remove the paper backing from the quadrant section
and apply to all 4 corners of the sink.
Remove the protective back from the main seal and
stick to the underside of sink.
6. Attach the fi xing clips to the sink rail ensuring that
the two ‘prongs’ of the clip face inwards. Open the
hinge on the clip.
Stainless Steel Inset Sinks with Fixed Position Clips
7. Turn the sink upside down and lay the worktop over
the sink. Swing the clip into position. (This is the most
effective method although if the worktop has been
fi xed to the cabinet, the sink can be placed in the
aperture and the fi xing effected from underneath).
8. Loosely tighten the corner fi xing clips to centralise
the sink in the cut-out.
9. Tighten the fi xing screws.
Do not overtighten the fi xing clamps once the sink is
fully bedded in the sealing tape. Do not tighten fully
at the fi rst attempt.
10. In certain circumstances it may not be possible to fi t
a clip to all the fi xed positions; provided a good seal
is achieved it is not detrimental to omit clips where
diffi culty arises.
Recommended tightening sequence for sink
fi xing clips
