Strona 1/4
MDT technologies GmbH
•
51766 Engelskirchen
•
Papiermühle 1
Tel.: + 49 - 2263 - 880
•
Fax: + 49 - 2263 - 4588
•
knx@mdt.de
•
www.mdt.de
Stand: 0920
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom - Danger High Voltage
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet. Installation and commissioning of the device
only be carried out by authorised electricans. The relevant standards, directives, regulations and instructions must be
observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.
• Nach dem Einbau des Gerätes und Zuschalten der Netzspannung kann an den Ausgängen Spannung anliegen.
After Installation and connecting mains power supply the outputs can be alive.
• In eingebauten Zustand kann ein KNX-Bustelegramm die Ausgänge jederzeit spannungsführend schalten.
After installation a KNX bus telegram can switch the outputs alive.
• Vor Arbeitsbeginn am Gerät immer über die vorgeschalteten Sicherungen spannungsfrei schalten.
Disconnect the mains power supply prior to installation or disassembly.

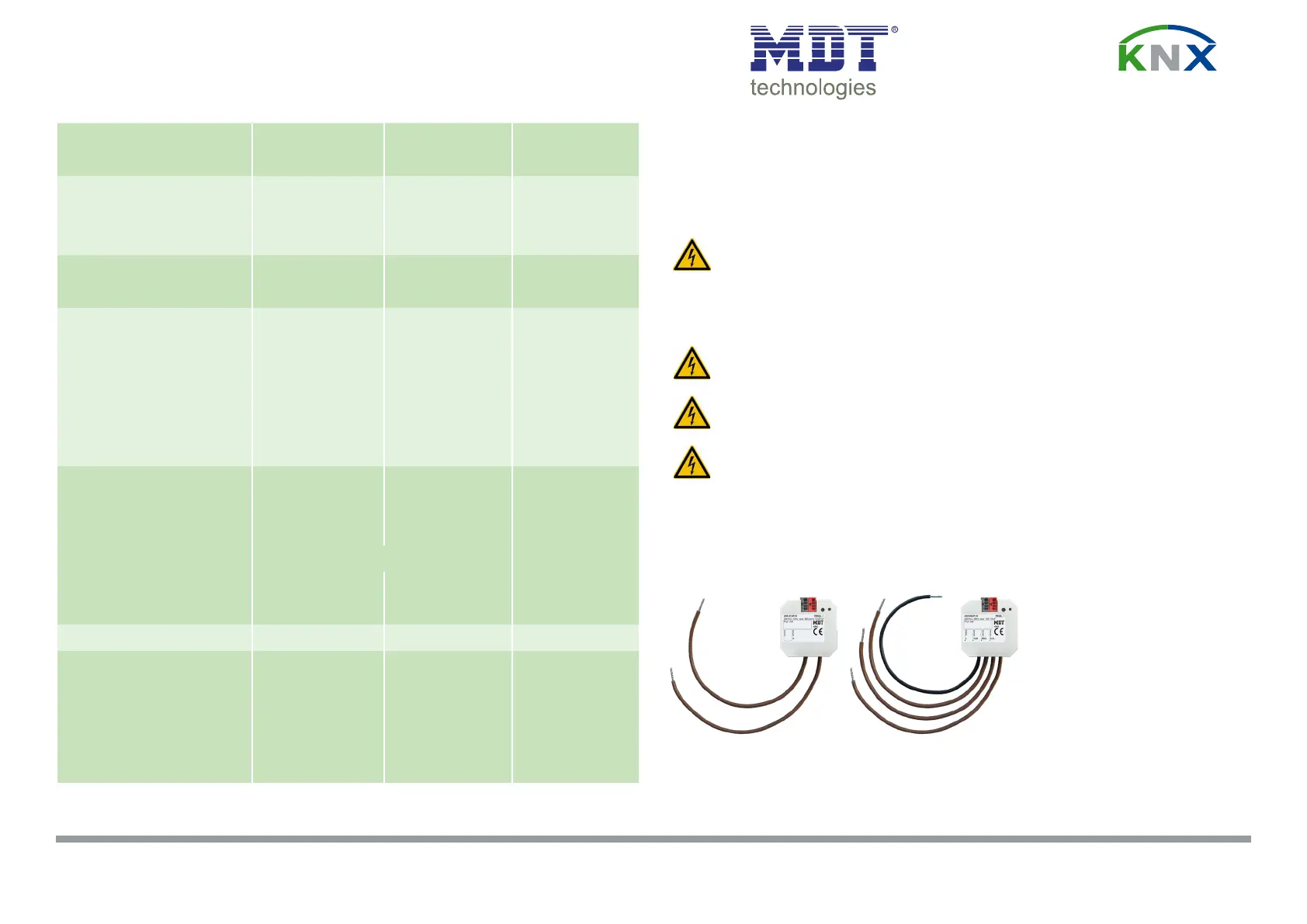

Anschlussklemmen, Bedien- und Anzeigeelemente Schaltakor AKK UP
Terminals, Operating and Display Switch Actuator AKK UP
Technische Daten Schaltaktor AKK UP - Technical Data Switch Actuator AKK UP
Betriebsanleitung Schaltaktor AKK UP
nur für autorisiertes Elektrofachpersonal
Operating Instructions Switch Actuator AKK UP
for authorised electricans
1 - Busanschlussklemme
- KNX busconnection terminal
2 - Programmiertaster
- Programming key
3 - Rote Programmier LED
- Red programming LED
4 - Anschlussklemmen
- Output power terminal

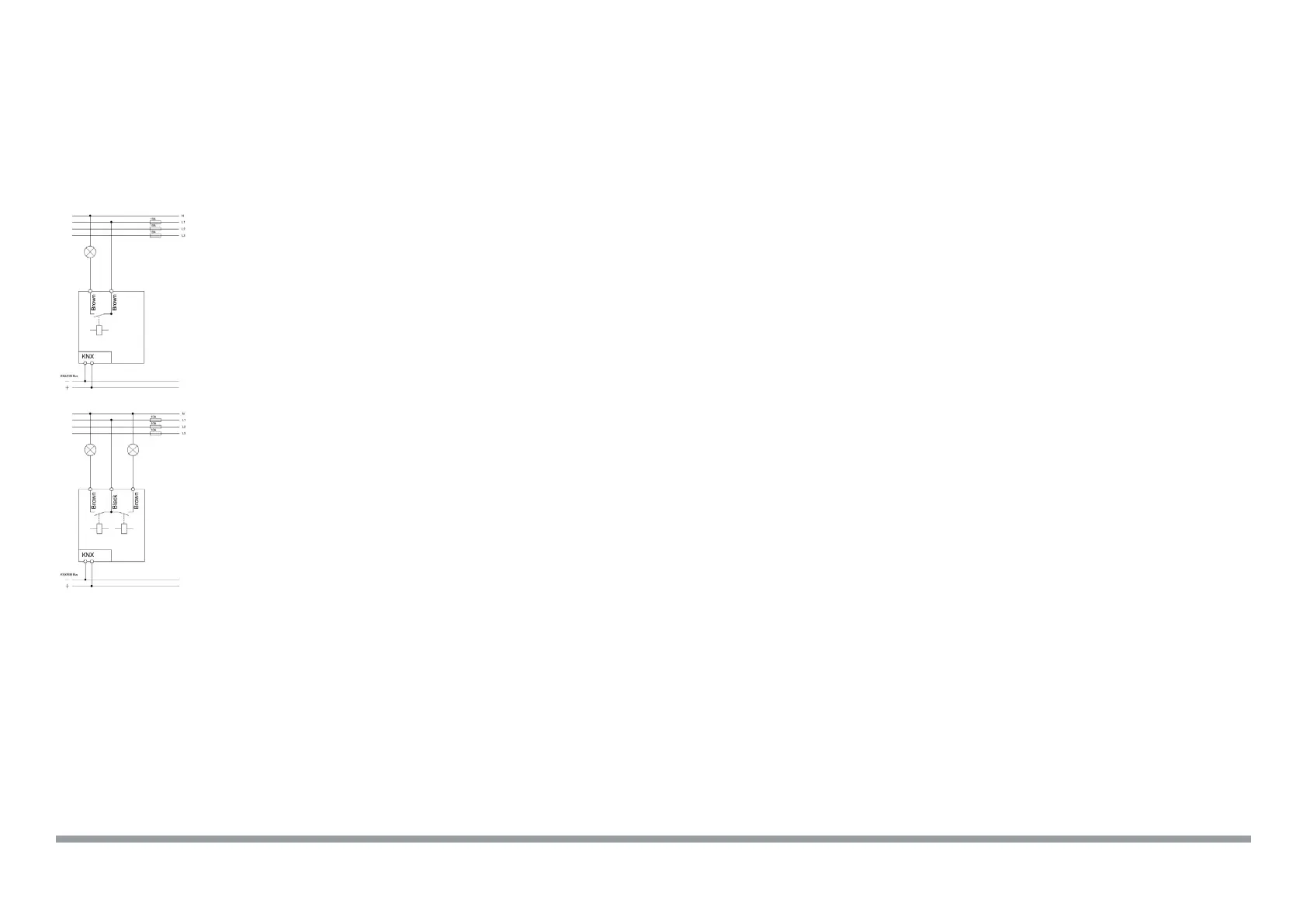

1 2 34
AKK-02UP.03
1 2 34
AKK-01UP.03
Technische Daten
Technical Data
AKK-01UP.03 AKK-02UP.03
Anzahl Ausgänge
Number of outputs
1 2
Maximale Schaltleistung
Output switching ratings
Ohmsche Last
Ohmic load
16A 10A
Kapazitive Last
Capacitive load
70µF 14µF bei 10A
Spannung
Voltage
Maximaler Einschaltstrom
Maximum inrush current
300A/150µs
125A/600µs
150A/150µs
50A/600µs
Maximale Last
Maximum lamp loads
Glühlampen
Incandescent lamps
2500W 1500W
HV- Halogenlampen
Halogen lamp 230V
2200W 1200W
NV- Halogenlampen
Halogen lamp, electronic transformer
1200W 500W
Leuchtstofampen unkompensiert
Fluorescent lamp not compensated
1800W 500W
Leuchtstofampen parallelkompensiert
Fluorescent lamp parallel compensated
800W 120W
max. Anzahl EVG
max. number of electronic transformers
10 2
mech. Schalthäugkeit
Output life expectancy (mech.)
1.000.000 1.000.000
Summenstrombelastbarkeit des Aktors
max. total current of the actuator
16A 16A
Absicherung
Fuse protection
16A 10A
Spezikation KNX Schnittstelle
Specication KNX interface
TP-256 mit Long Frame Unterstützung für ETS5
TP-256 with long frame support for ETS5
Verfügbare KNX Datenbanken
Available application software
ETS 4/5 ETS 4/5
Max. Kabelquerschnitt
Permitted wire gauge
KNX Busklemme
KNX busconnection terminal
0,8mm Ø, solid core 0,8mm Ø, solid core
Versorgungsspannung
Power supply
KNX Bus KNX Bus
Leistungsaufnahme KNX Bus typ.
Power consumption KNX bus typ.
< 0,3W < 0,3W
Umgebungstemperatur
Operation temperature range
0 bis + 45°C 0 bis + 45°C
Schutzart
Enclosure
IP 20 IP 20
Abmessungen (B x H x T)
Dimensions (W x H x D)
41mm x 41mm x 22mm 41mm x 41mm x 22mm
®
