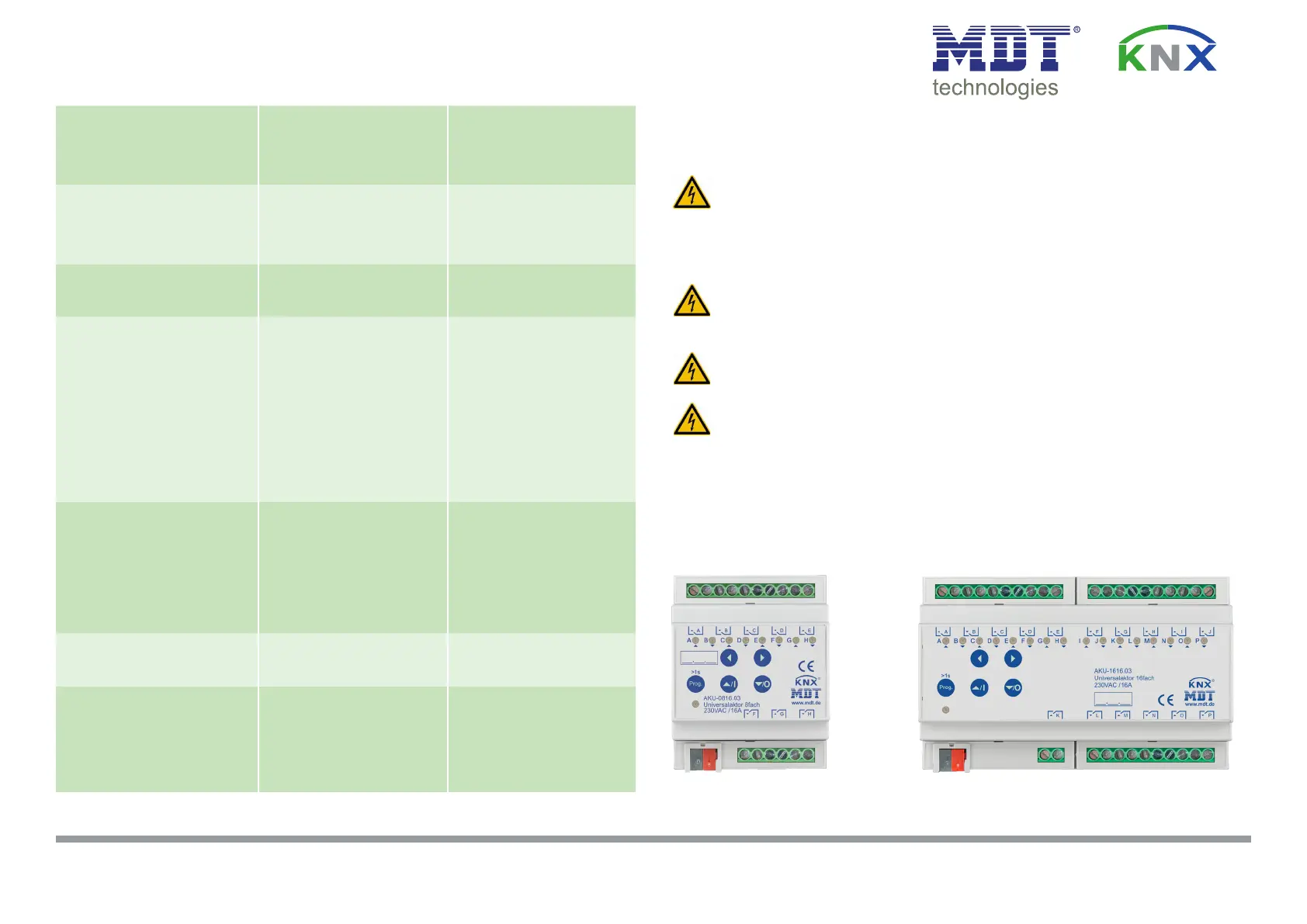

Strona 1/4
MDT technologies GmbH
•
51766 Engelskirchen
•
Papiermühle 1
Tel.: + 49 - 2263 - 880
•
Fax: + 49 - 2263 - 4588
•
knx@mdt.de
•
www.mdt.de
Stand: 0321
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Technische Daten
Technical Data
AKU-0416.03
AKU-0616.03
AKU-0816.03
AKU-1616.03
AKU-2416.03
Max. Anzahl Schaltausgänge
Number of Switching outputs
4/6/8/16/24
Max. Anzahl Jalousieausgänge
Number of Shutter outputs
2/4/4/8/16
Maximale Schaltleistung
Output switching current
Ohmsche Last
Ohmic load
16A
Kapazitive Last
Capacitive load
100µF
Spannung
Voltage
230VAC
Maximaler Einschaltstrom
Maximum inrush current
400A/150µs
200A/600µs
Maximale Last
Maximum load
Rolladenmotoren*
Shutter motor*
600W
Glühlampen
Incandescent lamps
2300W
HV- Halogenlampen
Halogen lamps 230V
2300W
NV- Halogenlampen**
Halogen lamps, electronic transformer**
1300W
Leuchtstofampen unkompensiert
Fluorescent lamps, not compensated
2000W
Leuchtstofampen parallelkompensiert
Fluorescent lamps, parallel compensated
1200W
Max. Anzahl EVG
Max. number of electronic transformers
15
Mech. Schalthäugkeit
Output life expectancy
1.000.000
Summenstrombelastbarkeit des Aktors
Max. total current of the actuator
64A
Spezikation KNX Schnittstelle
Specication KNX interface
TP-256 mit Long Frame Unterstützung für
ETS5
Verfügbare KNX Datenbanken
Available application software
ETS 5
Max. Kabelquerschnitt
Permitted wire gauge
Schraubklemmen
Screw terminal
1 x (0,5 - 4,0mm²)
2 x (0,5 - 2,5mm²)
KNX Busklemme
KNX busconnection terminal
0,8mm Ø, solid core
Anzugsmoment Schraubklemme
Torque screw terminal
0,5Nm
Leistungsaufnahme KNX Bus typ.
Power Consumption KNX bus typ.
< 0,15W
Umgebungstemperatur
Operation temperature range
0 bis + 45°C
Schutzart
Enclosure
IP 20
Technische Daten Universalaktor AKU - Technical Data Universal Actuator AKU
* keine Drehstrommotoren * no three-phase asynchronous motor
1 1
2
2
3
3
4
4 4
5
6
AKU-0816.03 AKU-1616.03
®
Allgemeine Sicherheitshinweise - Important safety notes Lebensgefahr durch elektrischen Strom - Danger High Voltage
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet. Installation and commissioning of the device
only be carried out by authorised electricans. The relevant standards, directives, regulations and instructions must be
observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.
• Nach dem Einbau des Gerätes und Zuschalten der Netzspannung kann an den Ausgängen Spannung anliegen.
Über die eingebauten Kanaltaster lassen sich die Ausgänge ausschalten. After Installation and connecting mains power
supply the outputs can be alive. The outputs can be switched OFF using the push buttons on top of the device.
• In eingebauten Zustand kann ein KNX-Bustelegramm die Ausgänge jederzeit spannungsführend schalten.
After installation a KNX bus telegram can switch the outputs alive.
• Vor Arbeitsbeginn am Gerät immer über die vorgeschalteten Sicherungen spannungsfrei schalten.
Disconnect the mains power supply prior to installation or disassembly.
• Alle spannungsführenden Klemmen und Anschlüsse müssen nach der Installation vollständig durch die Schalttafel-
abdeckung berührungssicher verschlossen werden. Die Schalttafelabdeckung darf nicht ohne Werkzeug zu öffnen sein.
All screw terminals and connections under current must be covered completely against touching by the switch panel.
It should not be possible to open the switch panel cover without using tools.
Anschlußklemmen, Bedien- und Anzeigeelemente Universalaktor AKU
Terminals, Operating and Display Universal Actuator AKU
Betriebsanleitung Universalaktor AKU - nur für autorisiertes Elektrofachpersonal
Operating Instructions Universal Actuator AKU - for authorised electricans
1 - Busanschlußklemme
- KNX busconnection terminal
2 - Programmiertaster
- Programming key
3 - Rote Programmier LED
- Red programming LED
4 - Anschlußklemmen
- Output power terminal
5 - Grüne Kanalanzeige LED
- Green ON/OFF Led
6 - Taster Handbetätigung
- Buttons for manual actuation
5
6
44
