MDT technologies GmbH

•

51766 Engelskirchen

•

Papiermühle 1

Tel.: + 49 - 2263 - 880

•

Fax: + 49 - 2263 - 4588

•

knx@mdt.de

•

www.mdt.de

Stand: 0920

Technische Änderungen und Irrtümer vorbehalten,

Abbildungen können abweichen.

Technische Daten

Technical Data

SCN-RTN55S.01SCN-RTN63S.01

Messbereich Temperatursensor

Measurement range temperature sensor

-10 bis + 50°C-10 bis + 50°C

Messbereich Feuchtesensor

Measurement range humidy sensor

0 bis 95%*0 bis 95%*

Empfohlene Montagehöhe

Recommended installation height

1,6m1,6m

Spezikation KNX Schnittstelle

Specication KNX interface

TP-256TP-256

Verfügbare KNX Datenbanken

Available application software

ETS 5ETS 5

Max. Kabelquerschnitt

Permitted wire gauge

KNX Busklemme

KNX busconnection terminal

0,8mm Ø, solid core0,8mm Ø, solid core

Versorgungsspannung

Power Supply

KNX BusKNX Bus

Leistungsaufnahme KNX Bus typ.

Power Consumption KNX bus typ.

< 0,3W< 0,3W

Umgebungstemperatur

Operation temperature range

0 bis + 45°C0 bis + 45°C

Umgebungsfeuchte (dauerhaft)

Ambient humidity (permanent)

20 - 80%20 - 80%

Umgebungsfeuchte (kurzzeitig)

Ambient humidity (short-term)

0 - 95%0 - 95%

Schutzart

Enclosure

IP 20IP 20

Abmessungen (B x H)

Dimensions (W x H)

55mm x 55mm63mm x 63mm

Einbautiefe in Schalterdose

Installation depth in installation box

12mm12mm

Technische Daten KNX Raumtemperatur-Nebenstelle Smart 55/63

Technical Data KNX Room Temperature Extension Unit Smart 55/63

Allgemeine Sicherheitshinweise - Important safety notes

Lebensgefahr durch elektrischen Strom - Danger High Voltage

• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen

Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE

Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet. Installation and commissioning of the device

only be carried out by authorised electricans. The relevant standards, directives, regulations and instructions must be

observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.

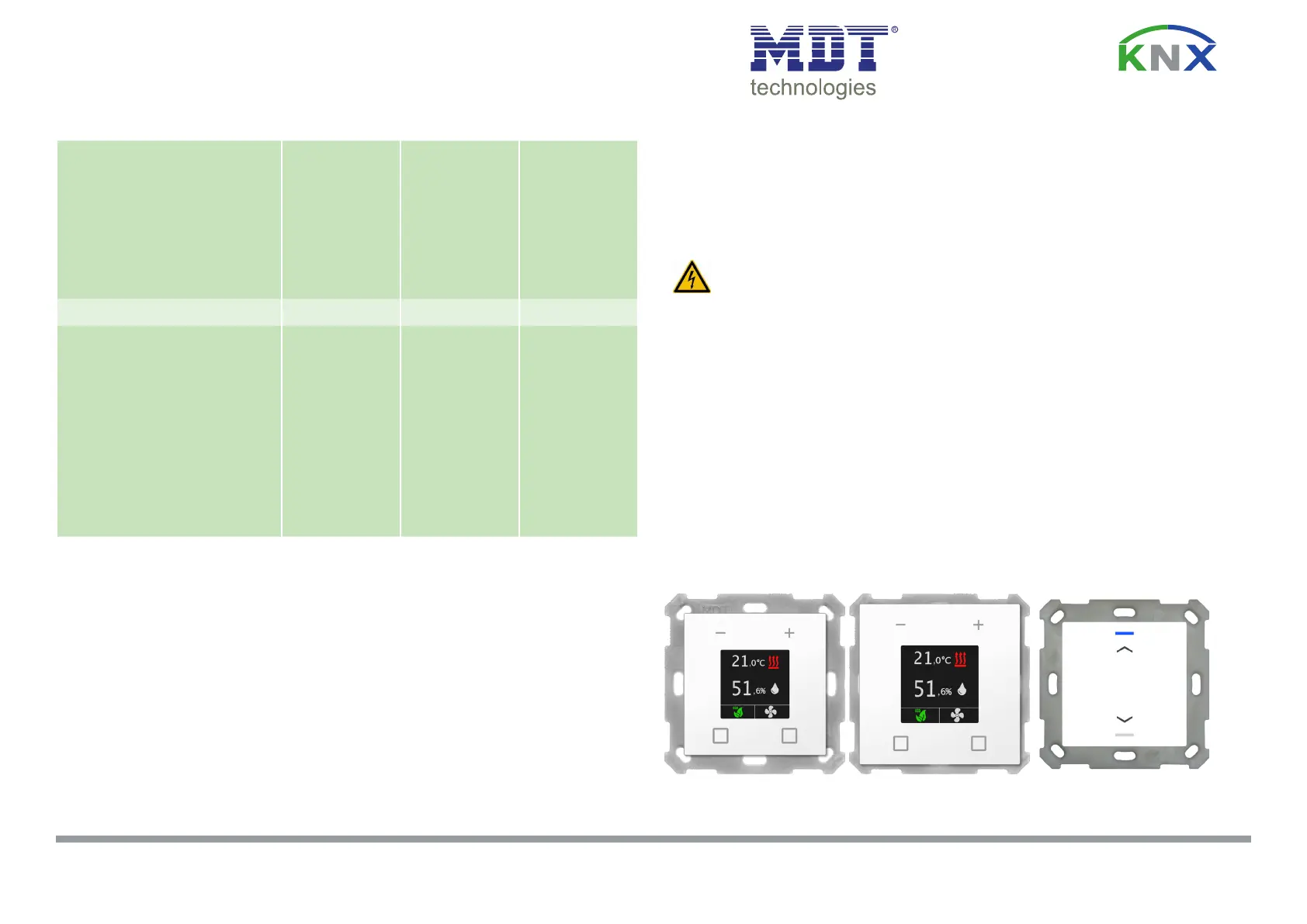

Betriebsanleitung KNX Raumtemperatur-Nebenstelle Smart 55/63

nur für autorisiertes Elektrofachpersonal

Operating Instructions KNX Room Temperature Extension Unit Smart 55/63

for authorised electricans

Anschlussklemmen, Bedien- und Anzeigeelemente KNX Raumtemperatur-Nebenstelle 55/63

Terminals, Operating and Display KNX Room Temperature Extension Unit Smart 55/63

1,2,3,4 - Schaltächen zur Bedienung eingestellten Funktionen

- Push buttons to operate the adjusted functions

5 - Programmiertaster

- Programming key

SCN-RTN55S.01 Front

12

6 - Rote Programmier LED

- Red programming LED

7 - Busanschlussklemme

- KNX busconnection terminal

34

* Betauung vermeiden

Avoid condensation

SCN-RTN55S.01 Back

5

7

6

SCN-RTN63S.01 Front

12

34

®
