Strona 1/4

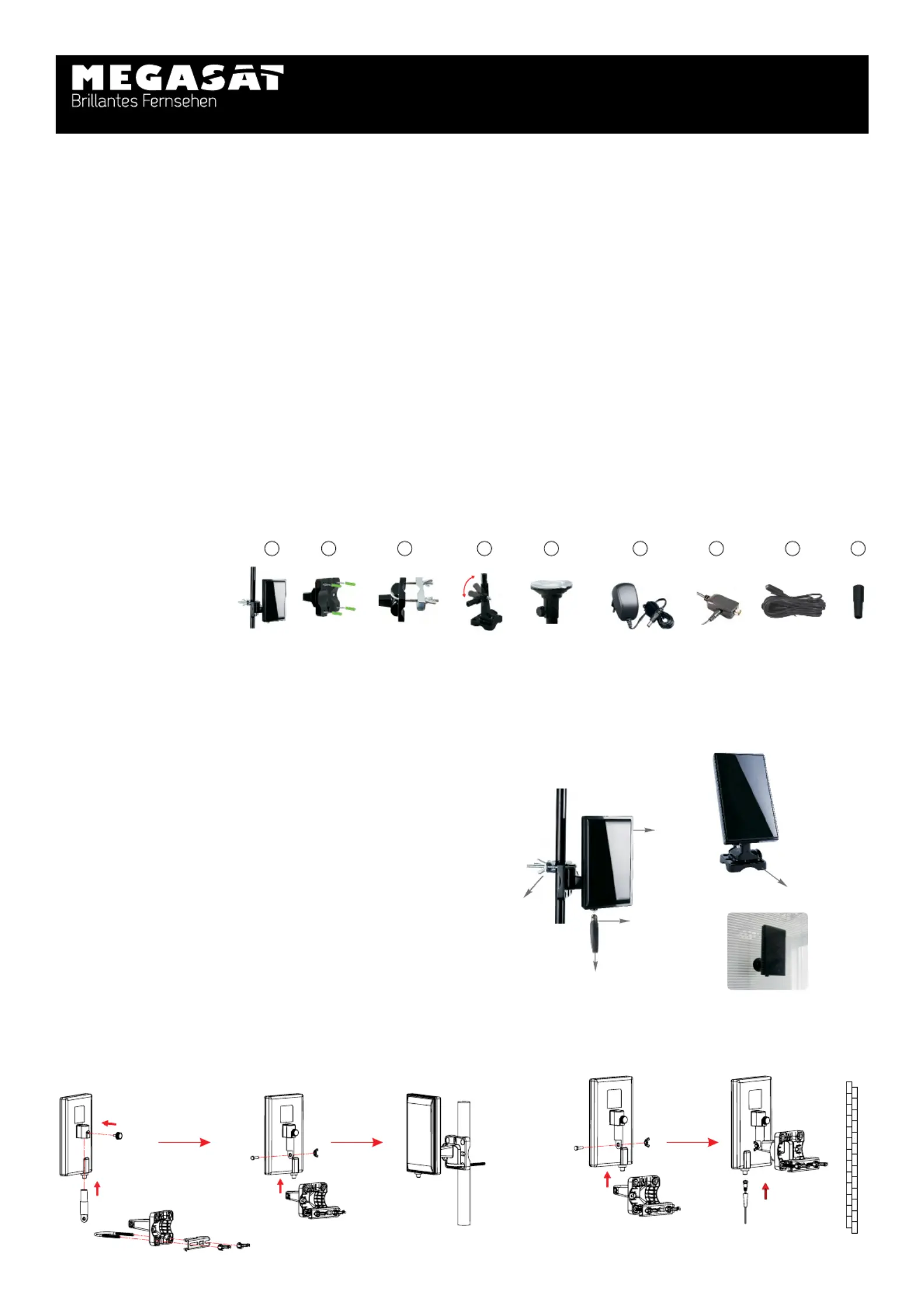

DVB-T 40 Outdoor Powerantenne

Bedienungsanleitung #1/2

Einleitung:

Dies ist eine speziell entwickelte Antenne für analogen und digitalen terrestrischen Fernsehempfang. Es ist die beste Lösung für Home- und digi-

taler portabler TV-Empfang. Die Antenne kann am DVB-T Receiver mit aktiver Stromversorgung über das Koaxialkabel doer mit dem beiliegendem

Netzeil betrieben werden. Komplettes Zubehör für Wand-oder Mastmontage inklusive. Mit dem Anti-UV und wasserdichten Gehäuse kann sie

sowohl im Innen- und Außenbereich verwendet werden.

Technische Daten:

• Frequenzbereich: VHF 87.5 - 230 MHz

UHF 470 - 862 MHz

• Empfangsbereich: UHF / VHF / FM

• Max. Verstärkung: 28 dB

• Ausgangssignal: max. 100 dBµV

• Widerstand: 75 Ohm

• Rauschmaß: < 3 dB

• Stromversorgung: separates AC/DC Netzteil (DC 12V / 50mA)

oder über DVB-T Receiver (DC 5V / 40mA)

• Anschluss: F-Stecker

Im Lieferumfang enthalten:

Vor der Installation, überprüfen Sie bitte den Inhalt.

1. Antenne

2. Wandbefestigung

3. Mastbefestigung

4. Standfuß für den Innenbereich

5. Saugfuß

6. AC/DC Netzteil

7. DC Stromverteiler

8. Koaxialkabel

9. Wetterschutz

1 2 3 4 5 6 7 8 9

Produktmerkmale:

• SMD-Schaltungstechnik Design

• Stylisches und kompaktes Design

• Abschirmung für minimale Interferenzen

• Integrierter High-Gain- und rauscharmer Verstärker

• Mobile Einsatzmöglichkeiten (Camping, Boot, usw.)

• Anti-UV Beschichtung und Wetterschutz für lange Haltbarkeit

• Speziell kompatibel mit HDTV von verschiedenen digitalen terrestri-

schen Signalen (DVB-T, ISDB-T, DMB-T / H, ATSC) und DAB / FM-Radios.

Installation:

Hinweis: Für den besten Empfang, überprüfen Sie bitte die folgenden

Schritte.

1. Halten Sie die Antenne entfernt von den Störquellen. Halten Sie

die Antenne weg von Geräten mit großem Stromverbrauch wie z.B.

Klimaanlage, Aufzug, Fön, Mikrowelle, usw.

2. Positionieren Sie die Antenne in der Nähe von einem Fenster, wenn

die Antenne in Innenräumen verwendet wird.

3. Installieren Sie die Antenne so hoch wie möglich, um Störungen und

Unterbrechungen zwischen Sendemast und Empfangsantenne zu

vermeiden.

Befestigung der Antenne:

Hinweis: Die Antenne kann im Außenbereich installiert werde.

Bitte verwenden Sie dazu die Mast- oder Wandhalterung.

(Abb. 1) verwenden Sie die Masthalterung, um die Antenne an einem Mast zu befestigen

(Abb. 2) verwenden Sie die Wandhalterung, um die Antenne an einer Wand zu befestigen

Abb. 1 Abb. 2

Mastmontage-

halter

Wetterschutz

Koaxialkabel

Standfuß für Innenbereich

Befestigung am Fenster

Antennen-

gehäuse

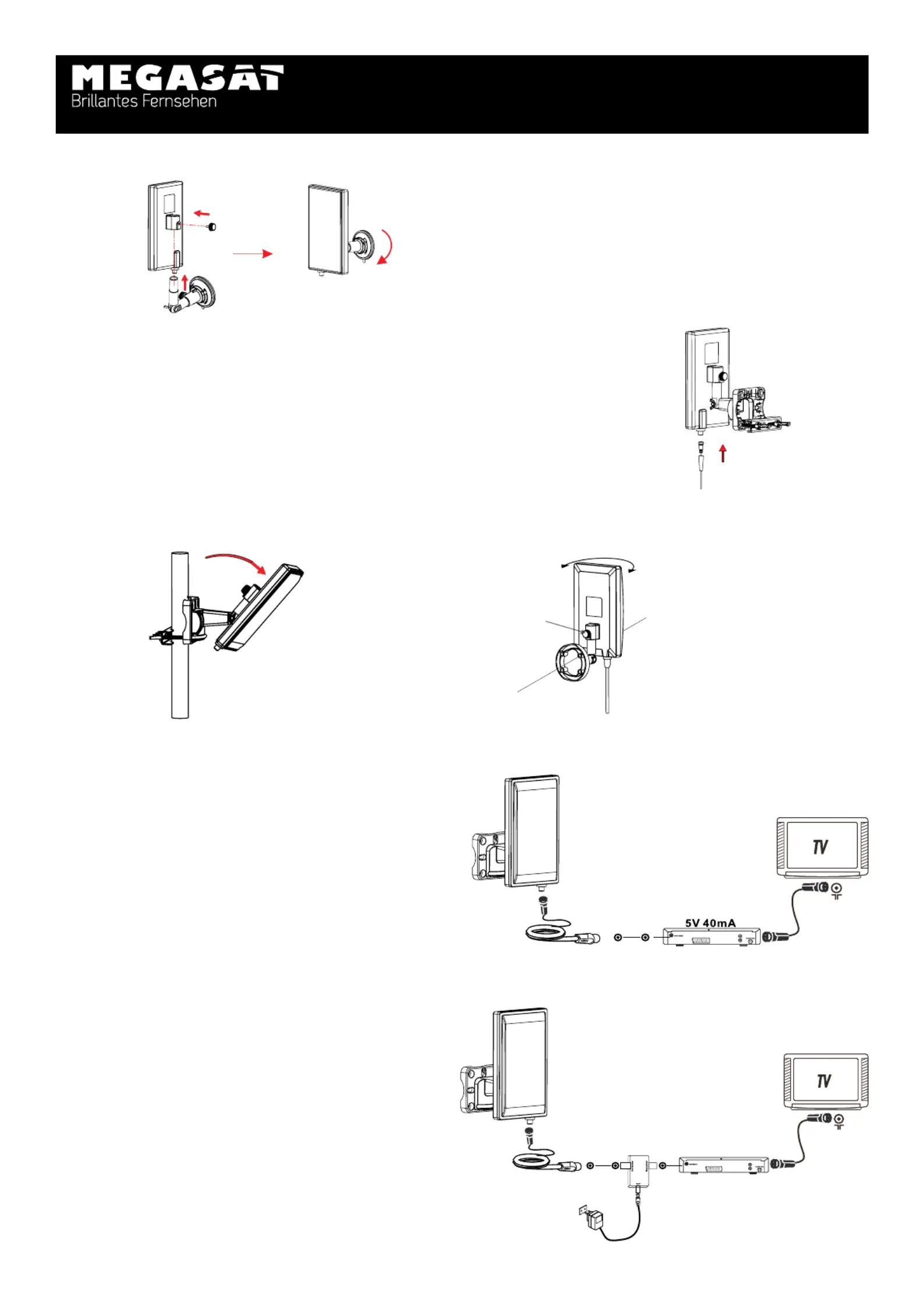

DVB-T 40 Outdoor Powerantenne

Bedienungsanleitung #2/2

(Abb. 3) verwenden Sie den Saugfuß, um die Antenne an einem Fenster zu befestigen

Sicherung

(Abb. 4) Verbinden Sie den F-Stecker des Koaxialkabels mit dem F-Anschluss der Antenne

und stecken Sie die wasserdichte Kappe am Ende des angeschlossenen F-Steckers an.

(Abb. 5) Befestigungsschraube A zum Einstellen der Position der Antenne in vertikaler Richtung.

(Abb. 6) Befestigungsschraube B zum Einstellen der Position der Antenne in horizontaler Richtung.

Hinweis: Nach dem die Antennenmontage abgeschlossen ist, bewegen Sie bitte die

Antenne um den bestmöglichsten Empfang zu erzielen. Es gibt zwei verschiedene Möglichkeiten

die Antenne einzustellen.

Fixing crew B

Abb. 3

Fig. 4

Abb. 5 Abb. 6

Abb. 7

Abb. 8

Installation 1: Stromversorgung über den Receiver (Abb. 7)

Vergewissern Sie sich, dass ihr Receiver die 5V DC Stromversorgung über

das Koaxialkabel unterstützt.

Schritt 1: Verbinden Sie das Koaxialkabel mit der Antenne und dem

Receiver.

Schritt 2: Verbinden Sie den Receiver mit dem Fernseher. Vergewissern

Sie sich, das die Stromversorgungs-Funktion Ihres Receivers über das

Koaxialkabel eingeschaltet ist. (Lesen Sie optional in Ihrem Handbuch des

Receivers)

Schritt 3: Richeten Sie die Antenne so aus, das ein klares Bild über den TV

empfangen wird, dann befestigen Sie die Antenne.

Schritt 4: Verlegen Sie das Koaxialkabel fachgerecht und sicher.

Installation 2: Stromversorgung über AC/DC Netzteil (Abb. 8)

Schritt 1: Verbinden Sie die Antenne mit dem Stromverteiler über das

Koaxialkabel (an der Seite steht die Bezeichnung „Antenne“).

Schritt 2: Die andere Seite wird an den Receiver angeschlossen.

Schritt 3: Verbinden Sie den Receiver mit dem Fernseher.

Schritt 4: Stecken Sie das Netzteil DC Ausgang in den DC Eingang des

Stromverteilers, danach stecken Sie das Netzteil in die Steckdose

Schritt 5: Richeten Sie die Antenne so aus, das ein klares Bild über den TV

empfangen wird, dann befestigen Sie die Antenne.

Schritt 6: Verlegen Sie das Koaxialkabel fachgerecht und sicher.

DVB-T 40 Outdoor Powerantenne

user manual #1/2

Introduction:

This is a special designed antenna for digital terrestrial TV broadcasting reception. It is the best solution for home reception and digital portable

TV reception. The antenna is an active antenna that can be used with TV or set-top-box which can be powered by coaxial cable or external power

adapter. Complete accessories are included for wall or pole mounting. With the anti-UV water proof housing, it can be used both indoor and

outdoor.

Technical Data:

• Frequency range: VHF 87.5 - 230 MHz

UHF 470 - 862 MHz

• Receiving range: UHF / VHF / FM

• Max. gain: 28 dB

• Output level: max. 100 dBµV

• Out Impedance: 75 Ohm

• Noise ﬁgure: < 3 dB

• Power supply: via separate AC/DC adapter (DC 12V / 50mA)

or via DTV set-top-box (DC 5V / 40mA)

• Connector: F-connector

1 2 3 4 5 6 7 8 9

Product Features:

• SMD circuit technology design

• Stylish and compact size design

• Shielded for minimum interference

• Built-In high gain and low noise ampliﬁer

• Portable for mobile use (camping, boating, etc.)

• Anti-UV coating and water-proof design for durability

• Specially compatible with HDTV of various digital terrestrial signal

(DVB-T, ISDB-T, DMB-T/H, ATSC) and DAB/FM radios.

Operation Instruction:

Note: For the best reception, please check the following conditions.

1. Keep the antenna away from the sources of interference: Keep the

antenna away from those big power consumption devices, such as air

conditioner, elevator, hair dryer and microwave oven etc.

2. Place the antenna near windows when use the antenna in indoor

environment.

3. Install the antenna as high as possible: In digitalterrestrial reception,

if there are some interceptions between antenna and transmission

tower, it will cause the signal loss temporarily. So if the antenna is

installed as possible, those interceptions will be reduced.

Mounting the antenna:

Note: This antenna can be used outdoor, with the included mounting accesso-

ries, it can be mounted on the wall or the pole.

(Fig. 1) use the pole mounting accessories to ﬁx the antenna on the pole

(Fig. 2) use the wall mounting accessories to ﬁx the antenna on the wall

Fig. 1 Fig. 2

Pole mounting kits

water-proof kit

Coax cable

Supporter for indoor use

On the window

Antenna

body

Included in package:

Before start your installation, please check the contents.

1. Antenna main unit

2. wall mounting accessories

3. pole mounting accessories

4. Supporter for indoor use

5. Air-sucker bottom

6. AC/DC power adapter

7. DC power insert

8. Coax cable

9. Water-proof kit

Specyfikacje produktu

Marka:	Megasat
Kategoria:	odbiornik
Model:	DVB-T 40
Kolor produktu:	Czarny
Wysokość produktu:	190 mm
Szerokość produktu:	110 mm
Głębokość produktu:	22 mm
Podręcznik użytkownika:	Tak
Ilość na paczkę:	1 szt.
Impedancja:	75 Ω
Zasilacz sieciowy:	Tak
Wewnętrzny:	Nie
Zakresy tunera:	FM, UHF, VHF
Wymiary produktu (SxGxW):	110 x 22 x 190 mm
Zasilanie:	6V DC, 100 mA
System formatu sygnału cyfrowego:	DVB-T, DVB-T2
Złącze(a):	F, DC
Płeć konektora:	Męska
Zysk anteny:	28 dB
Zakres odbioru (VHF):	87.5 - 230 MHz
Zakres odbioru (UHF):	470 - 862 MHz
