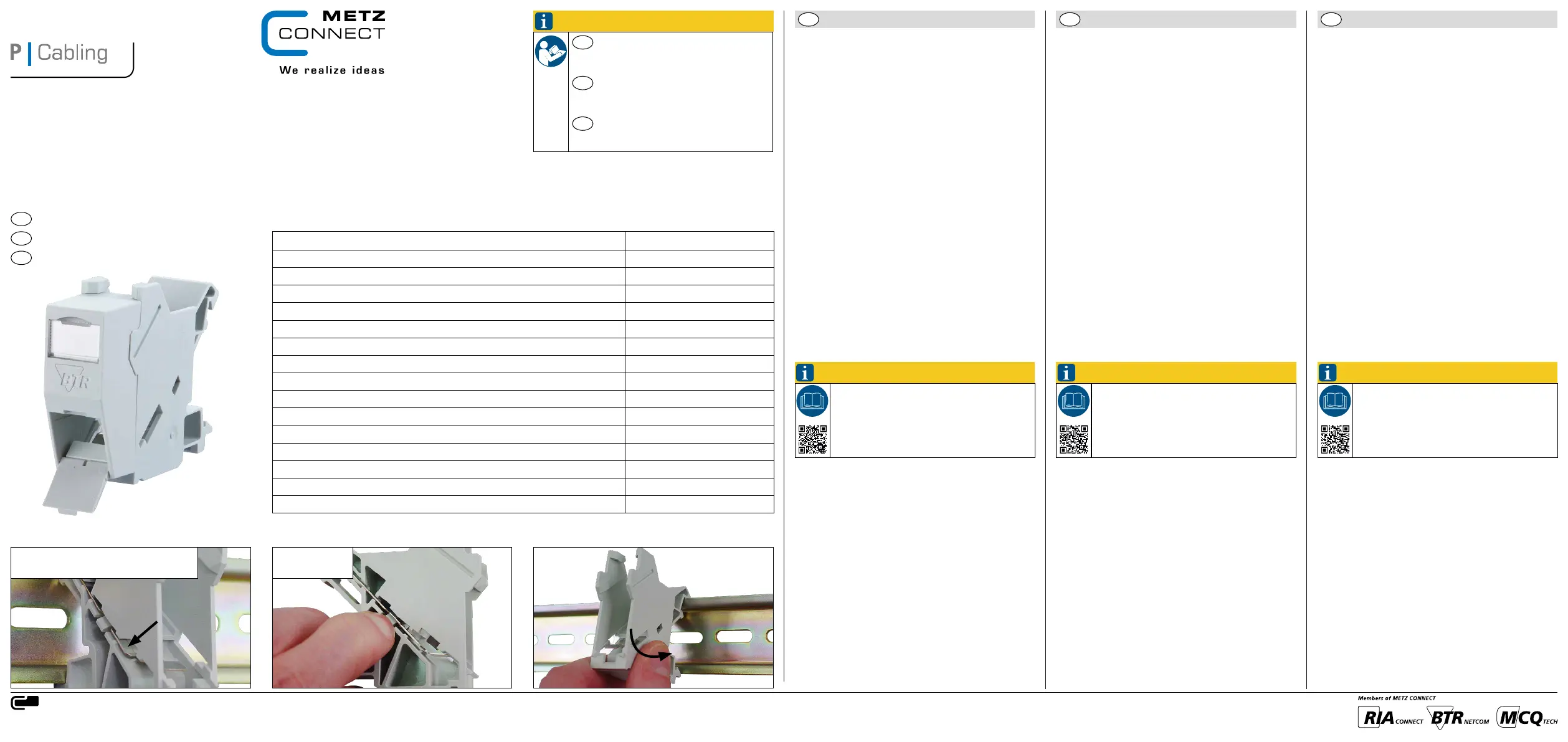

E-DAT modul REG IP20 unbestückt

E-DAT modul REG IP20 unequipped

E-DAT modul REG IP20 non équipé

1309426103-E

A034/899032

Montagehinweis für den Installateur

Mounting note for the installer

Notice d‘installation pour l‘installateur

de

en

fr

• Anschlusseinheit unbestückt für ein Einzelmodul mit Modul-

bauform zur Montage auf Tragschiene TH35 nach

DIN EN 60715

• die Baubreite von 1TE ermöglicht den Einbau von bis zu

12 REGs in Standard-Elektroverteiler

• bei Einbau als Gerät der Schutzklasse I erfolgt der Potenti-

alausgleich über eine integrierte Potentialausgleichsfeder

direkt über die Hutschiene, welche über entsprechende

Kontaktierungsklemmen am Gebäudepotentialausgleich

anzuschließen ist

• Das Modul ist durch eine Abdeckung vor direkter Berührung

geschützt. Bei Montage in schutzisolierten Verteilern bleibt

die Schutzklasse II somit bestehen. Hierfür muss die Potenti-

alausgleichsfeder entfernt werden.

• integrierte Staubschutzklappe (auch farbig erhältlich)

• es lassen sich folgende Module einbauen: E-DAT modul,

E-DAT modul Kupplung 180°, UAE modul,

OpDAT modul LC-D und ST sowie Koax Module

• Achtung: nicht geeignet für C6

A

modul

DEUTSCH

de

ENGLISH

en

FRANÇAIS

fr

• unequipped termination unit for individual module in Modul

design for mounting on TH35 rail to DIN EN 60715

• width of 1HP allows mounting up to 12 REG in standard

electrical distribution panels

• when mounted as a device of protection class I, the equi-

potential bonding is realized directly over the top hat rail by

means of an integrated equipotential spring. This has to be

connected to the equipotential bonding of the building by

means of a bonding terminal

• a cover protects the module against direct contact. If

mounted in distributor panels with protective insulation,

protection class II is guaranteed. In this case, it is necessary

to remove the equipotential bonding spring.

• integrated dust protection cover (also colored)

• the following modules can be mounted:

E-DAT modul, E-DAT modul coupler 180°, UAE modul,

OpDAT modul LC-D and ST as well as Koax modules

• please note: not suitable for C6

A

modul

• Unité de raccordement non équipée pour un module indivi-

duel, format : Modul, pour montage sur rail DIN TH35 selon

DIN EN 60715

• La largeur utile de 1 UL (unité de division) permet de mon-

ter 12 REG au maximum dans des répartiteurs électriques

standard

• En cas de montage comme appareil de la classe de protec-

tion I, la liaison équipotentielle est effectuée via un ressort

de mise à la terre intégré directement sur le rail DIN qui doit

être raccordé via des borniers de contact correspondants sur

la mise à la terre du bâtiment

• Un cache sur le module empêche le contact direct. Le mon-

tage sur des répartiteurs à double isolation permet ainsi de

maintenir la classe de protection II. Dans ce but, il convient

d’enlever le ressort de mise à la terre.

• Clapet anti-poussière intégré (existe aussi en couleur)

• Les modules suivants peuvent être montés : E-DAT modul,

coupleur E-DAT modul 180°, UAE modul,

OpDAT modul LC-D et ST ainsi que les modules Koax

• Attention : ne convient pas pour C6

A

modul

Anschlussfehler vermeiden!

Vor dem Anschluss Montageanleitung sorg-

fältig lesen!

Avoid connection errors!

Read installation instructions carefully before

connecting!

Eviter des erreurs de raccordement !

A lire attentivement avant de procéder au

raccordement !

de

en

fr

HINWEIS / NOTE / NOTICE

HINWEISNOTENOTICE

Passende Module / Suitable modules / Modules appropriés

Ausführung/Version/VersionArt.-Nr./Part No./Référence

E-DATmodul Cat.6

A

8(8) T568A130910-I

E-DATmodul Cat.6

A

8(8) T568B130910-I-B1

E-DATmodul Kupplung/Coupler/Coupleur 8(8) 180°1309A0-I

UAEmodul Cat.6 T568A130909-I

UAEmodul Cat.6 T568B130909-I-B1

UAEmodul Cat.5e 8(8) T568A130908-I

UAEmodul Cat.5e 8(8) T568B130908-I-B1

UAEmodul Cat.6

A

perlweiß / pearl white / blanc perlé130A11-I

UAEmodul Cat.6

A

schwarz / black / noir130A11-29-I

OpDAT modul LC-D SM blau / blue / bleu15091071-I

OpDAT modul LC-D SM APC grün / green / verte15091076-I

OpDAT modul LC-D MM erikaviolett / heather violett / violett bruyère15091075-I

OpDAT modul LC-D MM aqua15091072-I

OpDAT modul LC-D MM beige15091070-I

OpDAT modul ST SM15091001-I

METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Germany

Phone +49 7702 533-0 | Fax +49 7702 533-433

Weitere technische Dokumentationen siehe / For more technical documentation see/ Plus de documentation technique à télécharger sur www.metz-connect.com

Die Erdung der Module erfolgt über die Erdungskon takt-

feder direkt auf die Montageschiene. Diese wird durch eine

Erdungsklemme mit dem Potentialausgleich verbunden. Mon-

tageschiene muss elektrisch leitend sein.

Soll ein Modul nicht geerdet werden, den Rasthaken am

Gehäuse nach unten drücken und die Erdungskon taktfeder

entnehmen.

Anschließend das Gehäuseunterteil auf die Montageschiene

rasten.

Erdung/Potentialausgleich

Grounding/Potential equalisation

Mise à la terre/Compensation équipotentielle

Erdungskontaktfeder

Ground contact spring

Ressort de contact de mise à la terre

Isolierter Einbau

Isolated Mounting

Montage isolée

A |Montagevorbereitung / Preparation / Préparation

The modules are directly grounded to the mounting rail by

the ground contact spring. The rail is connected to earth by

a ground clamp. The mounting rail needs to be electrically

conductive.

Press the mounting latch at the housing downward and re-

move the ground contact clamp if a module is to be mounted

without grounding.

Then click the lower housing part onto the rail.

Les modules sont directement mis à la terre sur le rail par le

ressort de contact de mise à la terre. Le rail est raccordé à la

compensation équipotentielle par une borne de terre. Le rail

doit être électriquement conducteur.

Si un module ne doit pas être mis à la terre presser les brides

de fixation vers le baset enlever le ressort de contact.

Ensuite encliqueter la partie inférieure sur le rail de montage.

A |Montagevorbereitung

Beschreibung

A |Preparation

Description

A |Préparation

Description

More detailed information and documentation

such as data sheet are available as download at

www.metz-connect.com

Zusätzliche Informationen und weiterführende

Dokumentationen wie Datenblatt, stehen zum

Download unter www.metz-connect.com für Sie

bereit.

Des informations et documentations supplémen-

taires comme la fiche technique, sont disponibles

pour téléchargement sur www.metz-connect.com.
