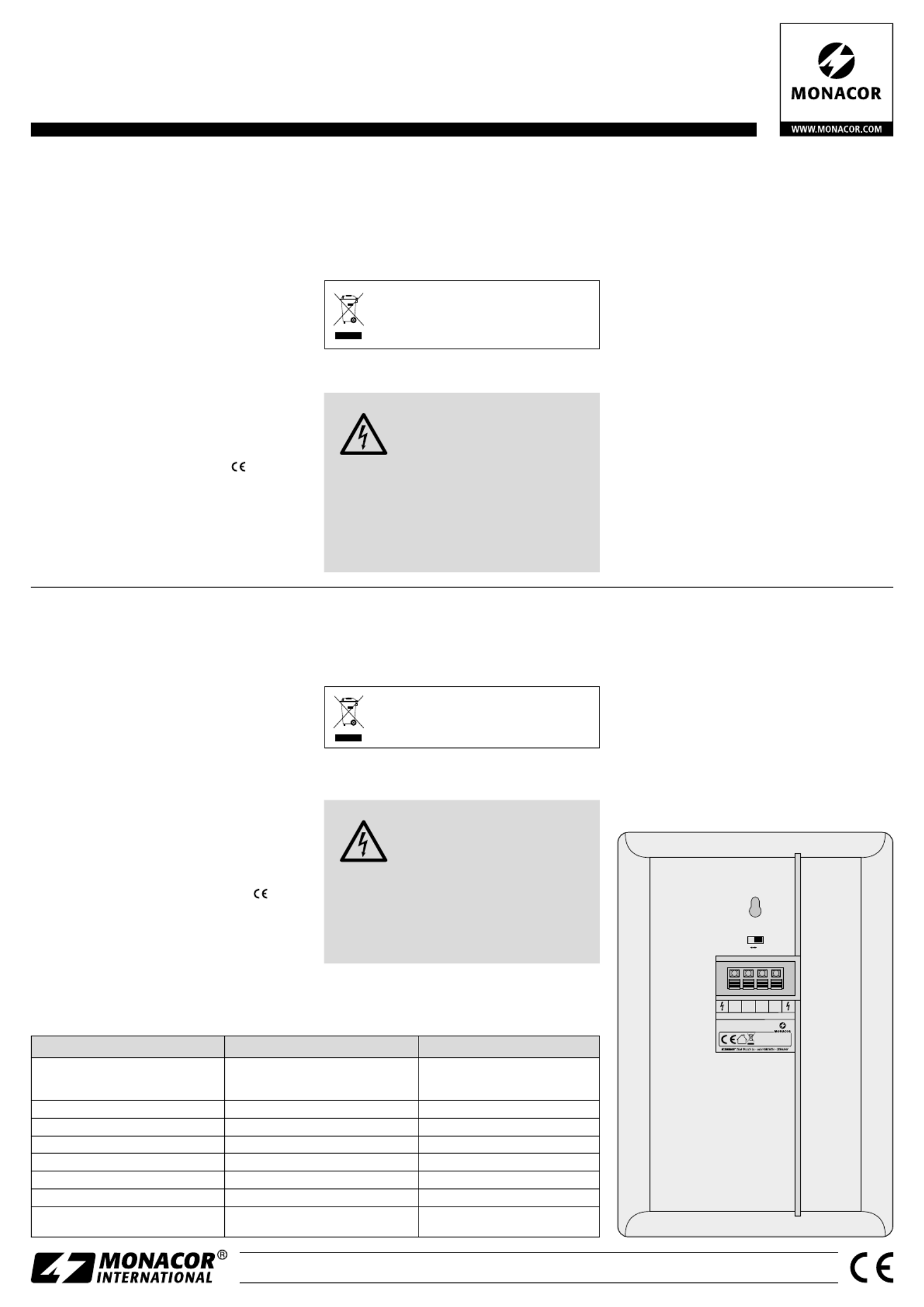

Strona 1/4
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS
ESP-134/ WS
Bestell-Nr. • Order No. 1000264
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright© by MONACOR INTERNATIONAL. All rights reserved. A-2096.99.01.03.2021
ESP-134/WS
Be s t .-Nr. 1 00264
PA WALL SPEAKER
COM 4 Ω 3 W 6 W
100 V AU DIO
4 Ω 1 V 00
PA Wall Speaker
These instructions are intended for installers
with specific knowledge in sound reproduc-
tion using 100 V technology. Please read the
instructions carefully prior to installation and
keep them for later reference.
1 Applications
This flat wall speaker is specially designed for PA
systems. It is suited both for systems using 100 V
technology and for connection to a low-imped-
ance amplifier output (4 Ω mode). The 2-way
design (neodymium bass-midrange speaker and
dome tweeter) ensures a particularly good sound
reproduction.
2 Safety Notes
The speaker corresponds to all relevant directives
of the EU and is therefore marked with .
• The speaker is suitable for indoor use only. Pro-
tect it against dripping water, splash water and
high air humidity. The admissible ambient tem-
perature range is 0 – 40 °C.
• For cleaning the speaker only use a dry, soft
cloth; never use chemicals or water.
• No guarantee claims for the speaker and no lia-
bility for any resulting personal damage or ma-
terial damage will be accepted if the speaker
is used for other purposes than originally in-
tended, if it is not correctly installed or con-
nected, or if it is overloaded.
If the speaker is to be put out of opera-
tion definitely, dispose of the speaker in
accordance with local regulations.
3 Installation
WARNING During operation in 100 V systems,
there is a hazard of contact with a
dangerous voltage of up to 100 V
at the speaker cable. Installation
must be carried out by skilled per-
sonnel only.
Avoid overload of the amplifier: In a 100 V sys-
tem, the total power of all speakers connected
must not exceed the amplifier power. Overload
may damage the amplifier!
Switch off the speaker first so that the speaker
cable will not carry any voltage. Then connect the
speaker and find a suitable place to install it.
– For 100 V operation, connect the speaker to the
PA amplifier via the terminals COM and 3 W or
6 W (corresponding to the rated load desired).
Set the switch 4 Ω 100 V to the position 100 V.
– For operation at a low-impedance amplifier
output, connect the speaker via the terminals
COM and 4 Ω. Set the switch 4 Ω 100 V to
the position 4 Ω.
When connecting several speakers, make sure
that the polarity is the same for all speakers (e. g.
black terminal for the negative connection).
Subject to technical modification.
ELA-Wandlautsprecher
Diese Anleitung richtet sich an Installateure
mit Fachkenntnissen in der 100-V-Beschal-
lungstechnik. Bitte lesen Sie die Anleitung
vor der Installation gründlich durch und
heben Sie sie für ein späteres Nachlesen auf.
1 Verwendungsmöglichkeiten
Dieser flache Wandlautsprecher ist speziell für den
Einsatz in ELA-Anlagen konzipiert. Er eignet sich
sowohl für Anlagen, die mit 100-V-Technik arbei-
ten als auch für den Anschluss an einen nieder-
ohmigen Verstärkerausgang (4-Ω-Betrieb). Durch
die 2-Wege-Ausführung (Neodym-Tief mittel töner
und Kalottenhochtöner) wird eine besonders gute
Klangwiedergabe erreicht.
2 Sicherheitshinweise
Der Lautsprecher entspricht allen relevanten Richt-
linien der EU und trägt deshalb das -Zeichen.
• Verwenden Sie den Lautsprecher nur im Innen-
bereich und schützen Sie ihn vor Tropf- und
Spritzwasser sowie vor hoher Luftfeuchtigkeit.
Der zulässige Einsatztemperaturbereich beträgt
0 – 40 °C.
• Säubern Sie den Lautsprecher nur mit einem
trockenen, weichen Tuch, niemals mit Wasser
oder Chemikalien.
• Wird der Lautsprecher zweckentfremdet, nicht
fachgerecht montiert, falsch angeschlossen
oder überlastet, kann keine Haftung für daraus
resultierende Sach- oder Personenschäden und
keine Garantie für den Lautsprecher übernom-
men werden.
Soll der Lautsprecher endgültig aus dem
Betrieb genommen werden, entsor-
gen Sie ihn gemäß den örtlichen Vor-
schriften.
3 Installation
WARNUNG Beim Betrieb in 100-V-Anlagen
liegt berührungsgefährliche Span-
nung bis 100 V an der Lautspre-
cherleitung an. Die Installation darf
nur durch Fachpersonal erfolgen.
Achten Sie darauf, den Verstärker nicht zu über-
lasten: In einer 100-V-Anlage darf die Summe
der Leistungen aller angeschlossenen Lautspre-
cher die Verstärkerleistung nicht überschrei-
ten. Eine Überlastung kann den Verstärker be-
schädigen!
Zuerst den Verstärker ausschalten, damit die
Lautsprecherleitung spannungsfrei ist, dann den
Lautsprecher anschließen und fachgerecht an ge-
eigneter Stelle aufhängen.
– Für den 100-V-Betrieb den Lautsprecher über
die Klemmen COM und 3 W oder 6 W (entspre-
chenden der gewünschten Nennbelastung) an
den ELA-Verstärker anschließen. Den Schiebe-
schalter 4 Ω 100 V in die Position 100 V stel-
len.
– Für den Betrieb an einem niederohmigen Ver-
stärkerausgang den Lautsprecher über die
Klemmen COM und 4 Ω anschließen. Den
Schiebeschalter 4 Ω 100 V in die Position 4 Ω
stellen.
Beim Anschluss von mehreren Lautsprechern
darauf achten, dass die Lautsprecher alle gleich
gepolt werden (z. B. schwarze Klemme für den
Minus anschluss).
Änderungen vorbehalten.
DeutschEnglish
Technische Daten Specifications ESP-134 / WS
Nennbelastbarkeit
100-V-Betrieb
4-Ω-Betrieb
Power rating
100 V mode
4 Ω mode 6 W / 3 W
20 W
Frequenzbereich Frequency range 80 – 18 000 Hz
Kennschalldruck Sensitivity 91 dB (1 W /1 m)
Max. Nennschalldruck Max. SPL 104 dB
Abstrahlwinkel horizontal / vertikal Radiation angle, horizontal / vertical 100°/ 60°
Einsatztemperatur Ambient temperature 0 – 40 °C
Abmessungen (B × H × T), Gewicht Dimensions (W × H × D), weight 185 × 275 × 38 mm, 1,2 kg
Anschluss Connection Klemmanschlüsse
spring-loaded terminals
