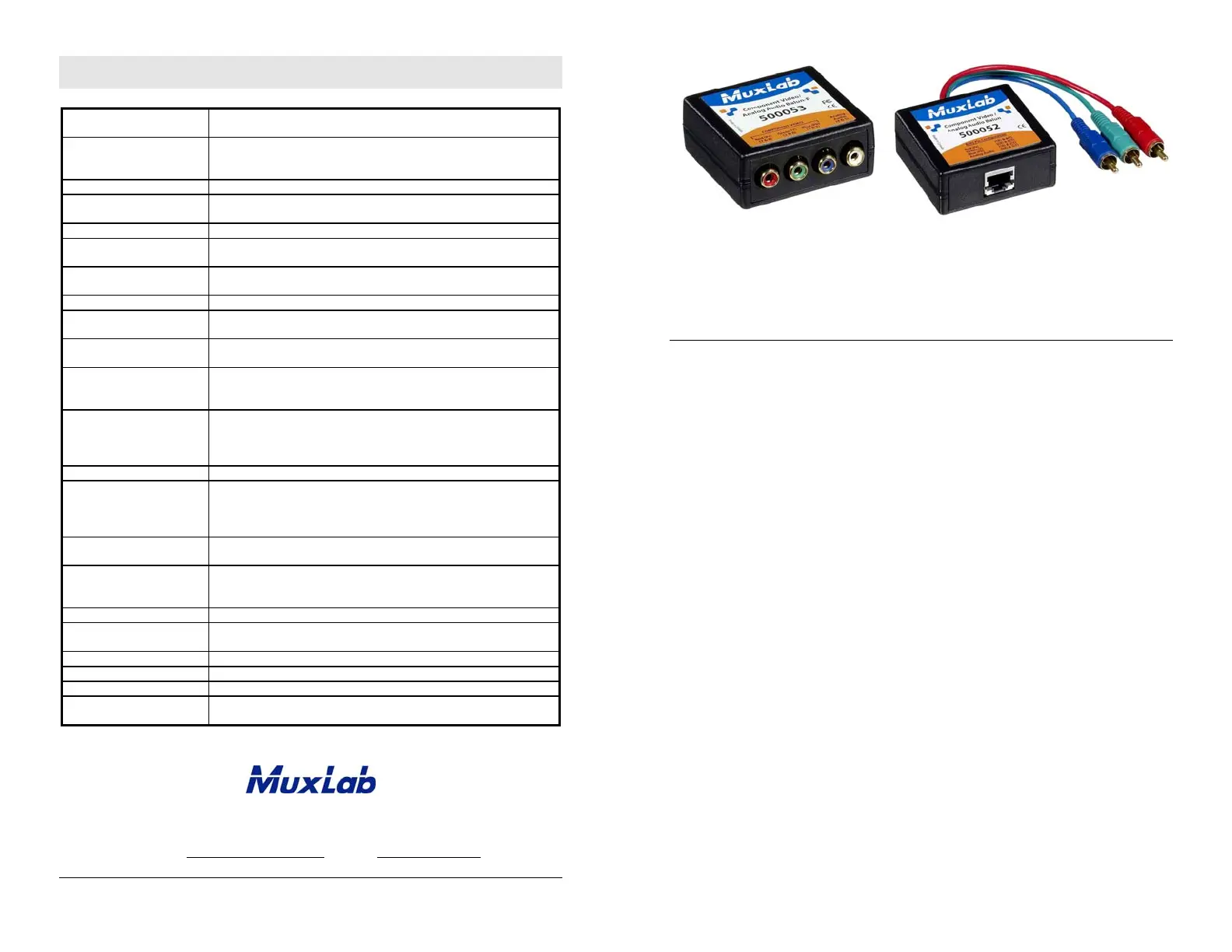

Strona 1/2
8495 Dalton Road, Mount Royal, Quebec, Canada. H4T 1V5
Tel: (514) 905-0588 Fax: (514) 905-0589
Toll Free (North America): (877) 689-5228
E-mail: videoease@muxlab.com URL: www.muxlab.com
© MuxLab Inc. 94-000613-B SE-000597-B
Specifications
Environment
Component Video (YPbPr), RGB Video (sync on green). 480i/p, 720p,
1080i/p. Line level analog audio.
Devices
DVD players, satellite receivers, plasma displays, projectors, monitors, up-
converters, amplifiers, switchers, home theatre and other equipment
supporting HDTV component video and/or analog audio.
Transmission
Transparent to the user
Bandwidth
Video: 60 MHz, 3 dB roll off
Analog audio: 20 Hz to 20 kHz
Maximum Input
1.1 Vp-p
Insertion Loss per Pair
(Video)
0.1 dB for 0.1 MHz
Gradually increasing to 3.0 dB over the frequency range
Insertion Loss per Pair
(Audio)
Less than 2 dB per pair over the frequency range
Return Loss (Video)
Greater than 15 dB over the frequency range
Common Mode Rejection
Ratio (Video)
-55 dB max.
Common Mode Rejection
Ratio (Audio)
Greater than 60 dB at 1 kHz
Greater than 40 dB over the frequency and distance range
Max. Distance Color via
Cat 5E/6 UTP/STP Cable
480i/p: 1,000 ft (305 m)
720p and 1080i: 500 ft (152 m)
Analog Audio: 3,250 ft (990 m)
Cable:
Cat 5E/6 UTP/STP
24 AWG or lower solid copper twisted pair wire
Impedance: 100 ohms at 1 MHz
Maximum capacitance: 20 pf/ft
Attenuation: 6.6 dB/1,000 ft at 1 MHz
Cable: Coax
Impedance: 75 ohms at 1 MHz
Connectors
500052: Three RCA-M connectors: Green (Y), Blue (Pb), Red (Pr)
500053: Three RCA-F connectors: Green (Y), Blue (Pb), Red (Pr)
One (1) RCA-F connector for analog audio
RJ45S for twisted pair
Pin Configuration
Reverse polarity sensitive
Red (Pr): Pins 7(R) & 8(T) Green (Y): Pins 3(R) & 6(T)
Blue (Pb): Pins 1(R) & 2(T) Analog Audio: Pins 4(R) & 5(T)
Temperature
Operating: 0° to 55°C
Storage: -20° to 85°C
Humidity: Up to 95% non-condensing
Enclosure
ABS fire retardant plastic
Dimensions
500052: 2.40” x 2.25” x 1.00” (6.10 x 5.72 x 2.54 cm)
500053: Plus 6” (15 cm) cable lead for video
Weight
2.9 oz (81 g)
Regulatory
FCC, CE, RoHS
Warranty
Lifetime
Order Information
500052 Component Video / Analog Audio Balun, M
500053 Component Video / Analog Audio Balun, F
Component Video / Analog Audio Balun
500052, 500053
Quick Installation Guide
Overview
The Component Video/Analog Audio Balun (500052, 500053) allows one component
video (YPbPr or RGB) signal and one Analog Audio signal to be transmitted via a cost-
effective unshielded twisted pair (UTP) cable.
Used in pairs, the Component Video/Analog Audio Balun supports 480i/p, 720p and
1080i/p resolution for hi-definition (HDTV) video applications.
The product allows four coaxial cables to be replaced by one Category 5E/6 twisted pair
cable allowing standard structured cabling techniques to be used for more efficient
cabling.
