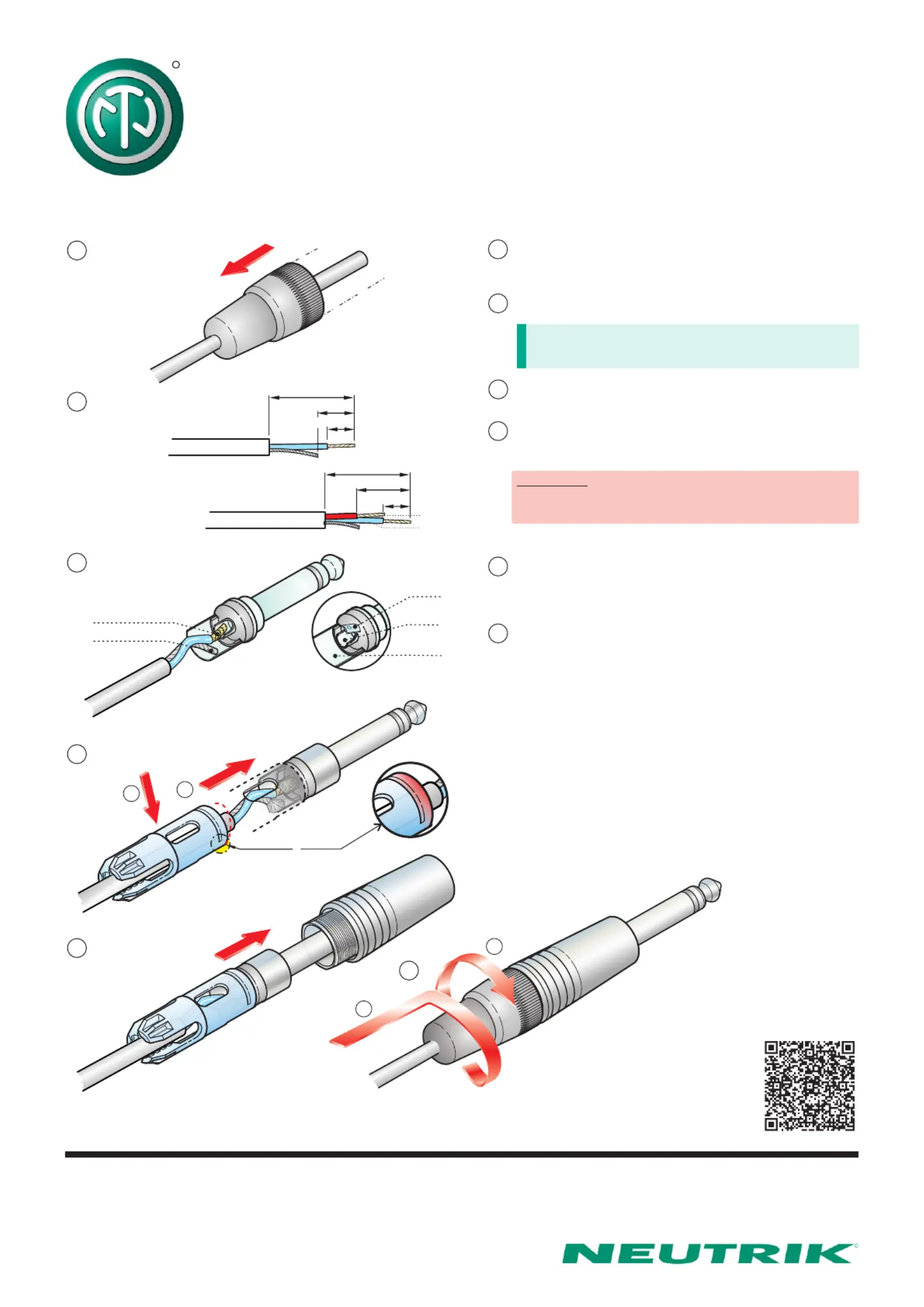

Slide the boot onto the cable.

Prepare the cable as shown.

Cable O.D.: 4.0 - 7.0 mm[0.157 - 0.276”]

2

Wire size: 1 mm(AWG 18)

Solder the wire ends.

Position the chuck onto the cable and align

chuck with plugfinger.

Attention:

If using a cable with O.D. > 5.50 mm [0.216”]

break away this part of the chuck.

Slide the housing onto the plugfinger with

the chuck.

Finish the installation by tightening the

bushing onto the connector.

A

B

C

E

F

A

D

B

C

D

E

F

1.

2.

NP2C & NP3C 1/4” Professional Phone Plug

|

NP2C

14

4

[]

0.63”

[]

0.16”

6

[]

0.24”

NP3C

14

4

[]

0.63”

[]

0.16”

8

[]

0.35”

Ring

Tip

Shield

Tip

NP2C

Shield

Tip

Ring

NP3C

Find more details of Professional

Phone Plug on www.neutrik.com.

1.

2.

break off
