Instrukcja obsługi Planar EP5550

Planar monitor EP5550

Przeczytaj poniżej 📖 instrukcję obsługi w języku polskim dla Planar EP5550 (121 stron) w kategorii monitor. Ta instrukcja była pomocna dla 10 osób i została oceniona przez 5.5 użytkowników na średnio 3.8 gwiazdek

Pobierz PDF

Strona 1/121

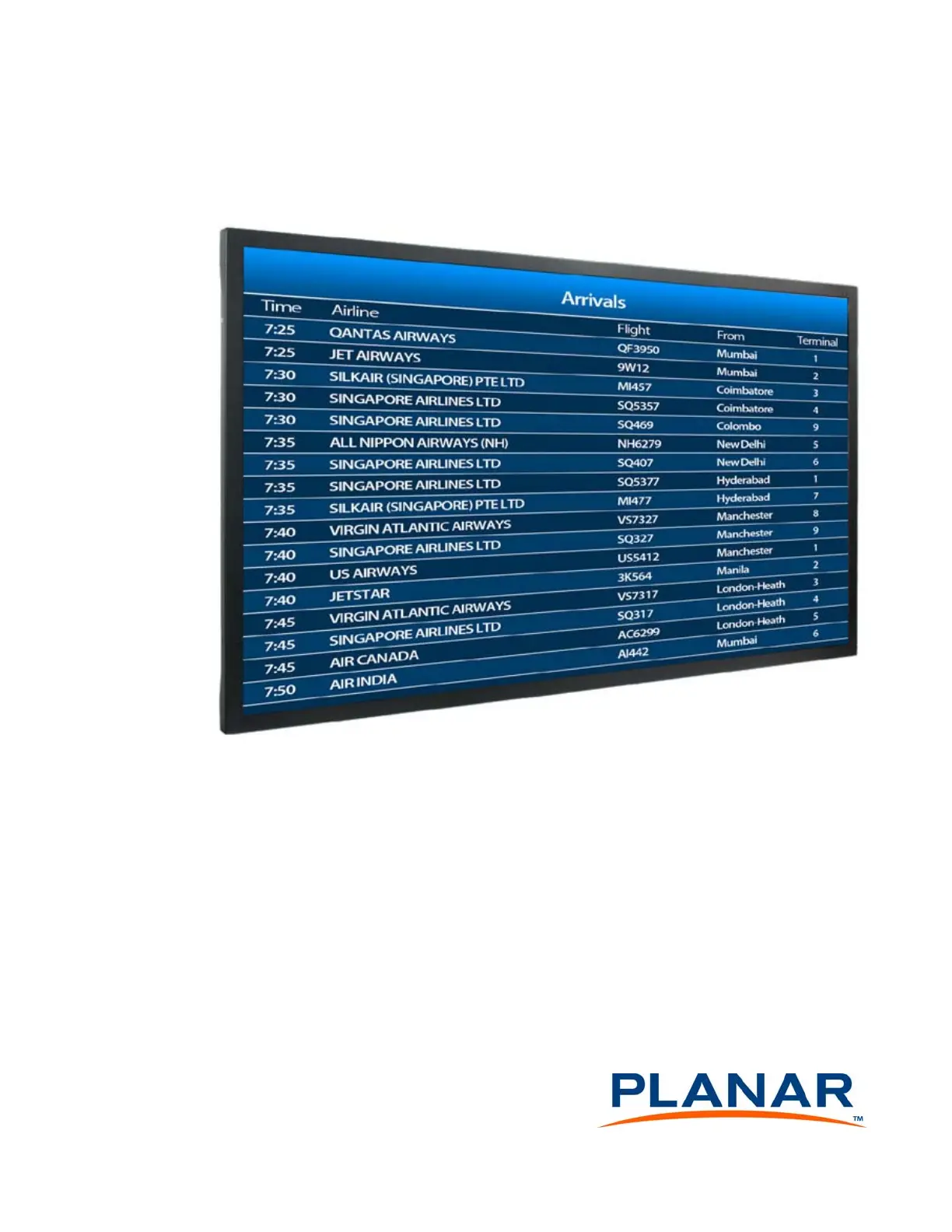

EP4650/EP5550 User

Guide

Contents of this publication may not be reproduced in any form without permission of Planar

Systems, Inc.

Trademark Credits

Windows™ is a trademark of Microsoft Corp.

All other companies are trademarks or registered trademarks of their respective companies.

Disclaimer

The information contained in this document is subject to change without notice. Planar

Systems, Inc. makes no warranty of any kind with regard to this material. While every

precaution has been taken in the preparation of this manual, the Company shall not be liable

for errors or omissions contained herein or for incidental or consequential damages in

connection with the furnishing, performance, or use of this material.

Warranty and Service Plans

Planar warranty and service plans will help you maximize your investment by providing great

support, display uptime, and performance optimization. From post-sale technical support to

a full suite of depot services, our services are performed by trained Planar employees. When

you purchase a Planar product, you get more than a display, you get the service and support

you need to maximize your investment. To find the latest warranty and service information

regarding your Planar product, please visit http://www.planarcontrolroom.com/support

RoHS Compliance Statement

The EP4650/EP5550s are fully RoHS compliant.

Part Number: 020-1228-01A

EP4650/EP5550 User Manual i

Table of Contents

EP4650/EP5550 User Guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Safety Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Safety Precautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 . . . . . . . . . . . .

Recommended Usage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

VESA Mounts, General Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Cleaning the EP4650/EP5550 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Package Contents. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Unpacking the EP4650/EP5550 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

EP4560 - Front . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

EP4560 - Rear . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

EP4560 - Side. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Standard Inputs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Optional HD-SDI/VW Inputs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

EP5550 - Front . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

EP5550 - Rear . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

EP5550 - Side. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Installing an EP4650/EP5550 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Before You Begin. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Power Input. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Operating the EP4560/EP5550. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Specyfikacje produktu

Marka:	Planar
Kategoria:	monitor
Model:	EP5550
Kolor produktu:	Czarny
Częstotliwość wejściowa AC:	50 - 60 Hz
Napięcie wejściowe AC:	100 - 240 V
Wysokość produktu:	719.4 mm
Szerokość produktu:	1248.6 mm
Głębokość produktu:	52.2 mm
Waga produktu:	31000 g
Podręcznik użytkownika:	Tak
Wbudowane głośniki:	Tak
Moc wyjściowa (RMS):	10 W
Port USB:	Nie
Typ HD:	Full HD
Długość przekątnej ekranu:	55 "
Ilość portów Ethernet LAN (RJ-45):	1
Zakres temperatur (eksploatacja):	5 - 40 °C
Zakres wilgotności względnej:	20 - 80 %
Rozdzielczość:	1920 x 1080 px
Współczynnik kontrastu (typowy):	4000:1
Natywne proporcje obrazu:	16:9
Ekran dotykowy:	Nie
Pobór mocy w trybie czuwania:	- W
Przewodowa sieć LAN:	Tak
Waga wraz z opakowaniem:	38000 g
Ilość portów DVI-D:	1
Ilość portów HDMI:	2
Złącze RS232:	Tak
Ilość DisplayPort:	1
Technologia wyświetlacza:	LCD
Kąt widzenia (poziomy):	178 °
Kąt widzenia (pionowy):	178 °
Czas odpowiedzi (typowy):	6.5 ms
Rozmiar plamki:	- mm
Standard VESA:	Tak
Interfejs do montażu panelu:	400 x 400 mm
HDCP:	Tak
Jasność:	700 cd/m²
Ilość wbudowanych glosników:	2
Konstrukcja produktu:	Płaski panel Digital Signage
Obsługiwane rozdzielczości grafiki:	1920 x 1080 (HD 1080)
Wejście komponentu wideo (ypbpr/ycbcr):	1
Złożone wejście wideo:	1
Wyjście audio (prawe/lewe):	1
Obsługiwane tryby wideo:	1080p
Port DVI:	Tak
Funkcja Picture-in-Picture:	Tak
Wejście audio dla PC:	Tak
Port podczerwieni:	Tak
Obraz-Obraz:	Tak
Wejścia VGA (D-Sub):	1
System komputerowy:	Nie
Żywotność panelu:	- h
