Strona 1/104

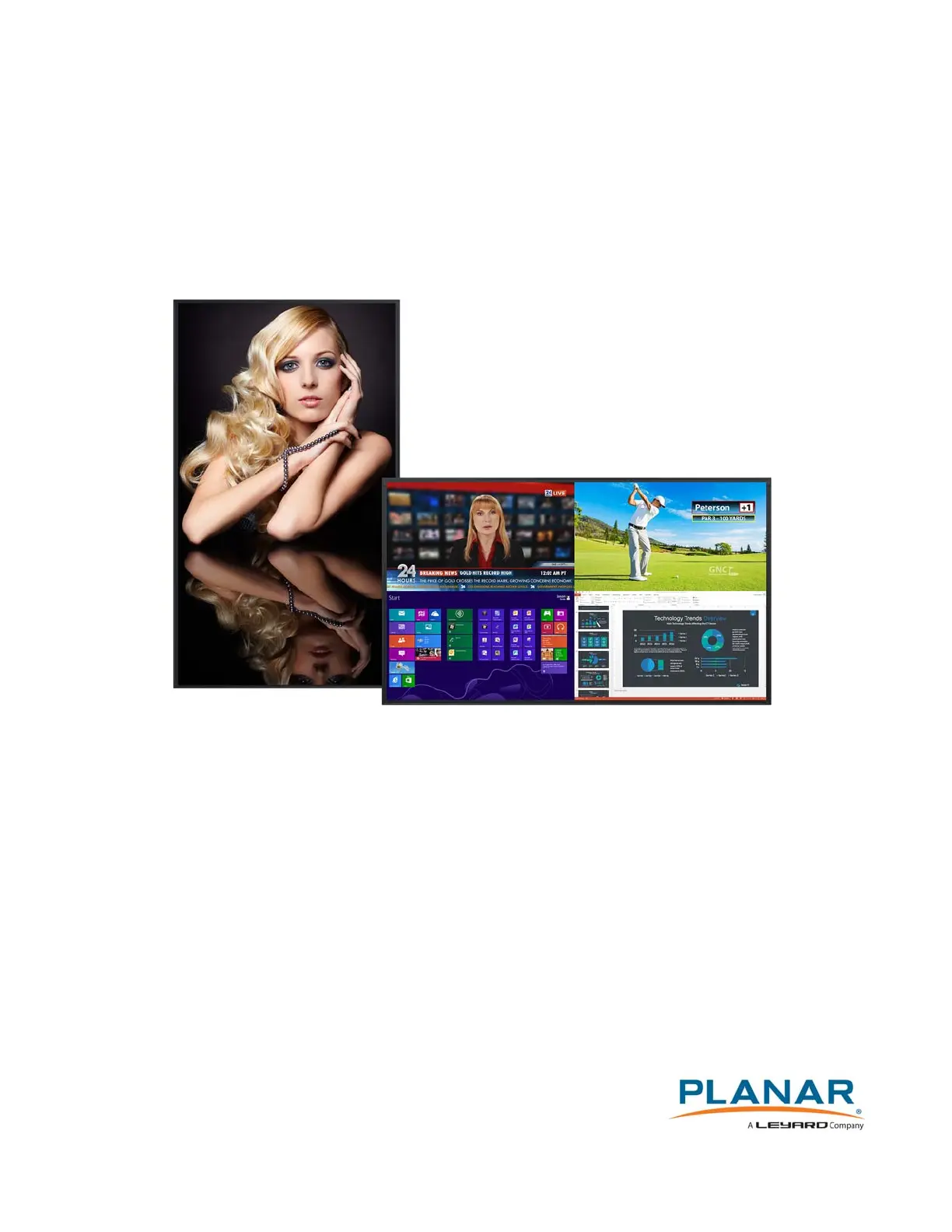

Planar UltraRes Series

User Manual

UR7551-MX

UR8651-MX

UR9851

Contents of this publication may not be reproduced in any form without permission of Planar

Systems, Inc.

Trademark Credits

Windows™ is a trademark of Microsoft Corp.

All other companies are trademarks or registered trademarks of their respective companies.

Disclaimer

The information contained in this document is subject to change without notice. Planar

Systems, Inc. makes no warranty of any kind with regard to this material. While every

precaution has been taken in the preparation of this manual, the Company shall not be liable

for errors or omissions contained herein or for incidental or consequential damages in

connection with the furnishing, performance, or use of this material.

Warranty and Service Plans

Planar warranty and service plans will help you maximize your investment by providing great

support, display uptime, and performance optimization. From post-sale technical support to

a full suite of depot services, our services are performed by trained Planar employees. When

you purchase a Planar product, you get more than a display, you get the service and support

you need to maximize your investment. To find the latest warranty and service information

regarding your Planar product, please visit http://www.planar.com/support

Part Number: 020-1301-01B

Planar UltraRes Series User Manual i

Contents

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Safety Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Safety Precautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 . . . . . . . . . . . .

Recommended Usage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Mounting with a VESA Mount. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Cleaning the Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Unpacking and Checking Accessories. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Package Contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Accessory Kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Planar UltraRes Series - Standard Inputs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Installing the Displays . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Installing the Planar Profile Mounting System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Installing OPS Expansion (Optional) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Supported Graphics Cards . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Operating the Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

OSD Keypad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Remote Control Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

LED Indicators. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Using the Display in Portrait Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Using the Display in Flat or Tilted Orientation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Using the Remote Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

IR Command Protocol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Turning the Display On . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Specyfikacje produktu

Marka:	Planar
Kategoria:	monitor
Model:	UR9851
Kolor produktu:	Czarny
Częstotliwość wejściowa AC:	50 - 60 Hz
Napięcie wejściowe AC:	100 - 240 V
Wysokość produktu:	1258 mm
Szerokość produktu:	2203 mm
Głębokość produktu:	93 mm
Waga produktu:	115000 g
Wbudowane głośniki:	Tak
Moc wyjściowa (RMS):	20 W
Certyfikaty:	FCC Class A, CE, cTUVus, CCC
Ilość portów USB:	3
Port USB:	Tak
Typ HD:	4K Ultra HD
Długość przekątnej ekranu:	98 "
Przeznaczenie:	Wewnętrzna
Ilość portów Ethernet LAN (RJ-45):	1
Zakres temperatur (eksploatacja):	0 - 30 °C
Zakres wilgotności względnej:	20 - 85 %
Rozdzielczość:	3840 x 2160 px
Współczynnik kontrastu (typowy):	1300:1
Natywne proporcje obrazu:	16:9
Pobór mocy w trybie czuwania:	- W
Przewodowa sieć LAN:	Tak
Pobór mocy:	410 W
Ilość portów HDMI:	4
Złącze RS232:	Tak
Ilość DisplayPort:	1
Technologia wyświetlacza:	LCD
Kąt widzenia (poziomy):	178 °
Kąt widzenia (pionowy):	178 °
Czas odpowiedzi (typowy):	8 ms
Rozmiar plamki:	0.562 x 0.562 mm
Standard VESA:	Tak
Interfejs do montażu panelu:	600 x 400 mm
Wersja HDMI:	1.4/2.0
Wersja DisplayPort:	1.2
Jasność:	500 cd/m²
Ilość wbudowanych glosników:	2
Dopuszczalna wysokość podczas eksploatacji (n.p.m.):	0 - 3000 m
Konstrukcja produktu:	Płaski panel Digital Signage
Wersja USB:	2.0/3.2 Gen 1 (3.1 Gen 1)
Paleta barw:	72 %
Obsługiwane rozdzielczości grafiki:	1920 x 1080 (HD 1080),1920 x 2160,3840 x 2160
Zdalne wejście IR:	1
Wyjście audio (prawe/lewe):	1
Obsługiwane tryby wideo:	480p, 576p, 720p, 1080i, 1080p, 2160p
Typ podświetlenia LED:	Podświetlana dioda LED
Orientacja:	Poziomy/Pionowy
Żywotność panelu:	- h
Aktywna powierzchnia ekranu (szer x wys.):	2159 x 1214 mm
Szerokość ramki (dół):	22 mm
Szerokość ramki (bok):	22 mm
Szerokość ramki (góra):	22 mm
