Instrukcja obsługi Supermicro SuperServer 2028TR-H72FR

Supermicro serwer SuperServer 2028TR-H72FR

Przeczytaj poniżej 📖 instrukcję obsługi w języku polskim dla Supermicro SuperServer 2028TR-H72FR (136 stron) w kategorii serwer. Ta instrukcja była pomocna dla 13 osób i została oceniona przez 7 użytkowników na średnio 4.5 gwiazdek

Pobierz PDF

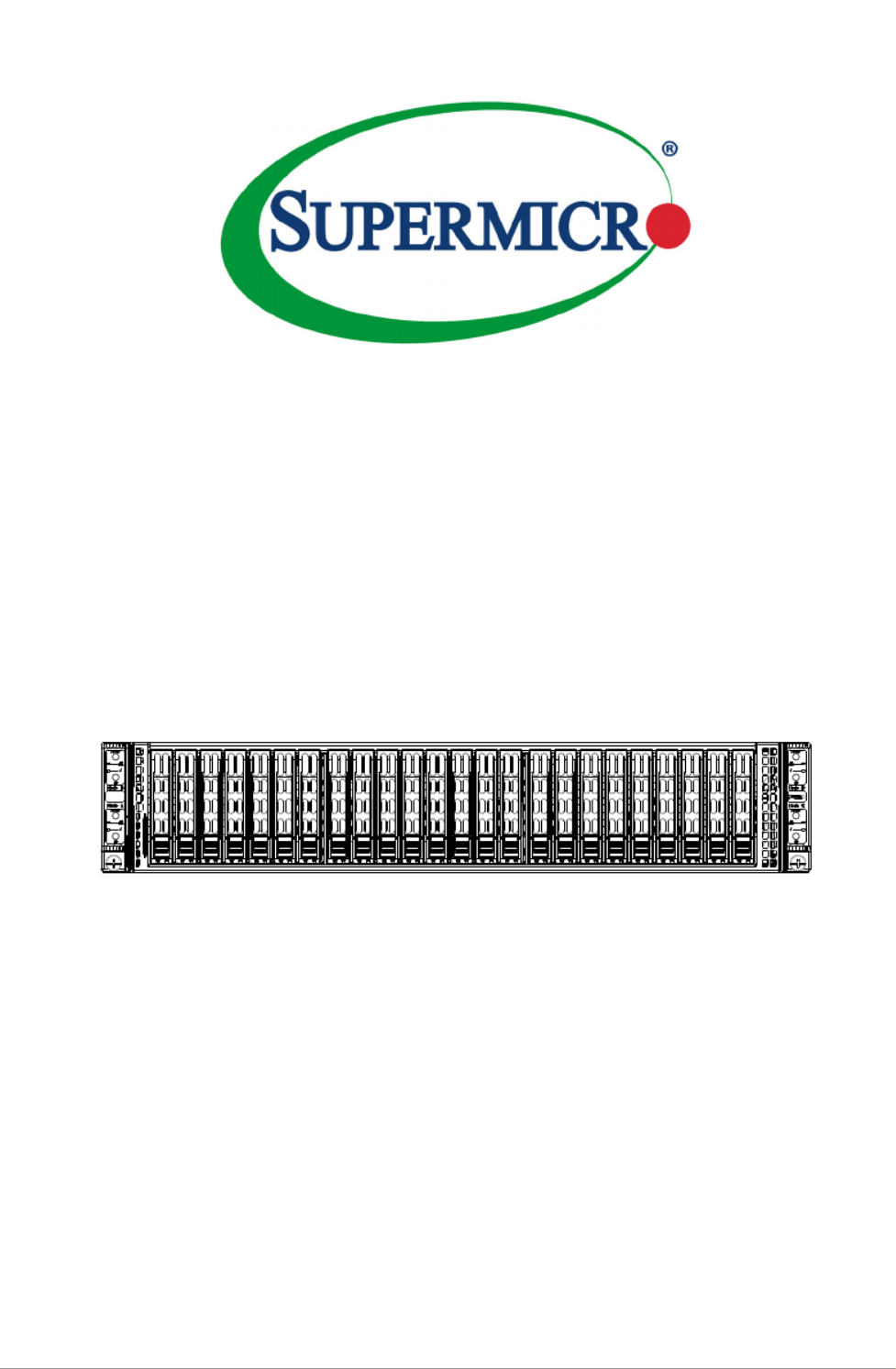

Strona 1/136

USER’S MANUAL

1.0b

S SUPER ERVER®

2028TR-HTR

2028TR-HTFR

2028TR-H72R

2028TR-H72FR

Specyfikacje produktu

Marka:	Supermicro
Kategoria:	serwer
Model:	SuperServer 2028TR-H72FR
Kolor produktu:	Czarny
Wbudowany wyłącznik:	Tak
Częstotliwość wejściowa AC:	50 - 60 Hz
Napięcie wejściowe AC:	100 - 240 V
Wysokość produktu:	88 mm
Szerokość produktu:	438 mm
Głębokość produktu:	679 mm
Waga produktu:	24700 g
Szerokość opakowania:	284.5 mm
Wysokość opakowania:	670.6 mm
Głębokość opakowania:	1010.9 mm
Certyfikat środowiskowy (zrównoważonego rozwoju):	RoHS
Certyfikaty:	UL/cUL/CB/BSMI/CE/CCC
Procesor wbudowany:	Nie
Prędkość transferu danych przez Ethernet LAN:	10,100,1000 Mbit/s
Ilość portów Ethernet LAN (RJ-45):	2
Zakres temperatur (eksploatacja):	10 - 35 °C
Zakres wilgotności względnej:	8 - 90 %
Przewodowa sieć LAN:	Tak
Waga wraz z opakowaniem:	38600 g
Diody LED:	HDD, Network, Power
Zakres temperatur (przechowywanie):	-40 - 70 °C
Dopuszczalna wilgotność względna:	5 - 95 %
Ilość obsługiwanych rozmiarów dysków pamięci:	6
Obsługiwane rodzaje dysków:	HDD & SSD
Obsługiwane rozmiary dysków pamięci:	2.5 "
Ilość portów USB 3.2 Gen 1 (3.1 Gen 1) Typu-A:	2
Obudowa:	Rack (2U)
Liczba wentylatorów:	4 went.
Obsługiwane rodzaje pamięci:	DDR4-SDRAM
Maksymalna pojemność pamięci:	1000 GB
Gniazdo procesora:	LGA 2011 (Socket R)
Procesor:	Intel® Xeon®
Układ płyty głównej:	Intel® C612
Poziomy raid:	0, 1,5, 6,10, 50
Typ BIOS:	AMI
PCI Express x16 gniazda:	1
Ilość złączy SATA III:	8
Zasilanie:	1600 W
Prąd wejściowy:	7 - 11 A
Wspierane interfejsy dysków twardych:	Serial Attached SCSI (SAS)-2, Serial ATA III
Rodzaj interfejsu sieci Ethernet:	Fast Ethernet, Gigabit Ethernet
Kontroler LAN:	Intel I350, Realtek RTL8201N
Liczba portów VGA (D-Sub):	1
Przycisk reset:	Tak
Obsługa funkcji Plug & Play:	Tak
Korekcja ECC:	Tak
Rozmiar pamięci BIOS:	16 Mbit
Wersja ACPI:	1.0 / 2.0
Wersja systemu BIOS (SMBIOS):	2.3
Technologia okablowania Copper Ethernet:	10BASE-T, 100BASE-TX, 1000BASE-T
Wskaźnik magistrali systemowej:	9.6 GT/s
Model karty graficznej on-board:	Aspeed AST2400
Obsługa zasilania zapasowego (RPS):	Tak
Wersja gniazd typu Slot (PCI Express):	3.0
Rodzaj pamięci:	288-pin DIMM
Napięcie pamięci:	1.2 V
Intel® Xeon series:	E5-2600
Ilość slotów DIMM:	8
Liczba obsługiwanych procesorów:	2
Prędkość zegara pamięci RDIMM:	1600,1866,2133,2400 MHz
Przemieszczanie twardej wnęki na napęd HDD:	Tak
Certyfikat 80 PLUS:	80 PLUS Titanium
Ilość zainstalowanych, nadmiarowych źródeł zasilania:	1
Średnica czaszy wentylatora:	80 mm
Magistrala pamięci:	72 bit
Maksymalna pojemność pamięci RDIMM:	256 GB
Obsługuje rozmiary DIMM:	4GB, 8GB, 16GB, 32GB, 64GB, 128MB
Prąd stały (+12 V):	133 A
Obsługa IPMI:	Tak
Zintegrowany BMC z IPMI:	Tak
Port IPMI LAN (RJ-45):	Tak
Maksymalna pamięć podręczna:	55 MB
Wymiary zasilacza (szer. x głęb. x wys.):	76 x 336 x 40.4 mm
Typ magistrali systemowej:	QuickPath Interconnect (QPI)
Liczba portów SAS:	6
Funkcje BIOS:	APM 1.2, PCI 2.2, Plug & Play, SMBIOS 2.3, UEFI
Kontroler pamięci:	LSI SAS2208
