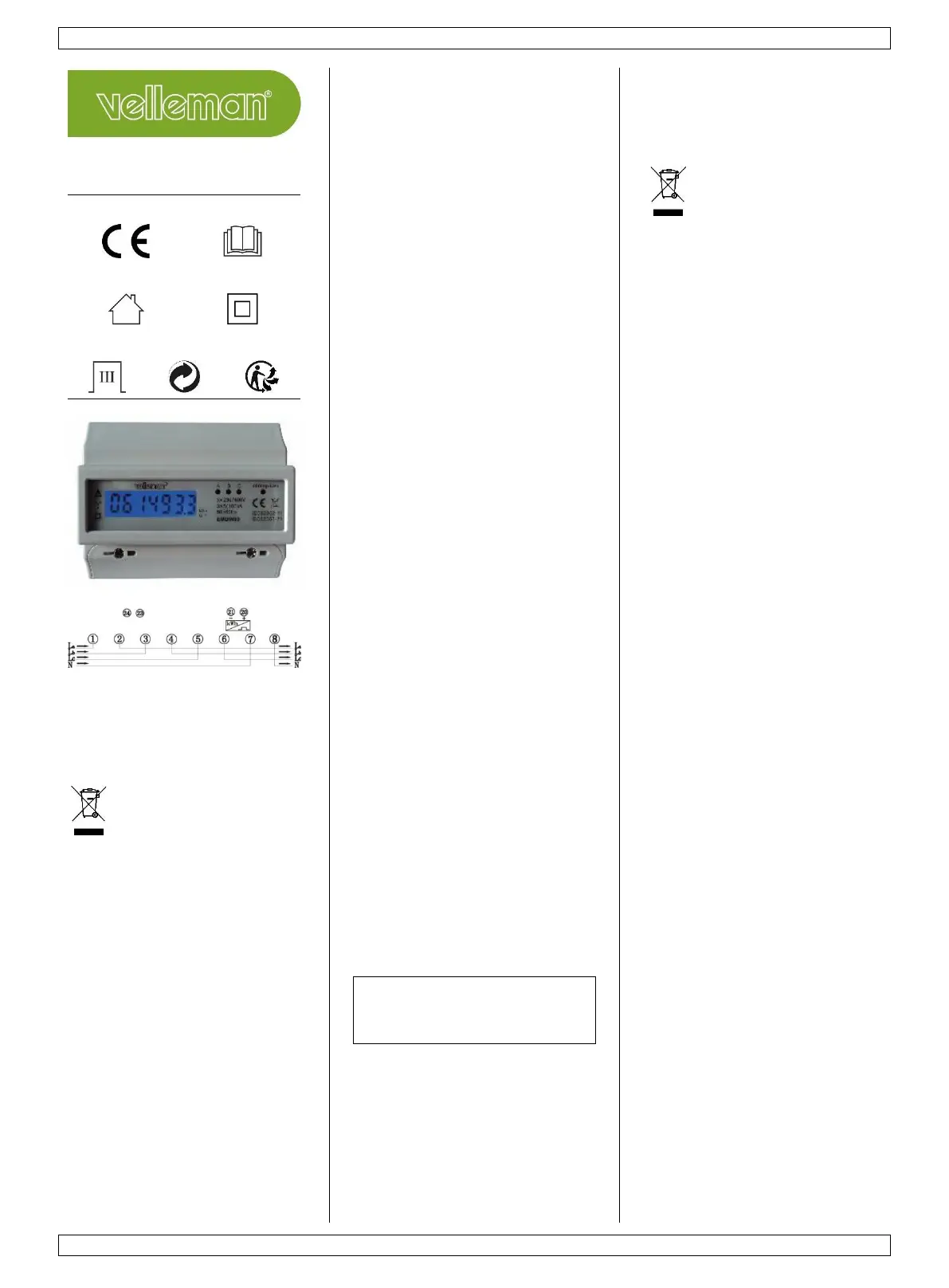

EMDIN03
V. 10 08/12/2022 1 ©Velleman Group –nv
EMDIN03
01
02
03
04
05
06
07
USER MANUAL
1. Introduction
To all residents of the European Union
Important environmental information about this
product
This symbol on the device or the package indicates that
disposal of the device after its lifecycle could
harm the environment. Do not dispose of the
unit (or batteries) as unsorted municipal
waste; it should be taken to a specialized
company for recycling. This device should be
returned to your distributor or to a local
recycling service. Respect the local environmental rules. If
in doubt, contact your local waste disposal
authorities.
Thank you for choosing Velleman! Please read the manual
thoroughly before bringing this device into service. If the
device was damaged in transit, do not install or use it and
contact your dealer.
2. Symbols
01
CE marking.
02
Read and understand this manual and all
safety signs before using this appliance.
03
Indoor use only.
04
Class II equipment.
05
Overvoltage category III.
06
Green dot.
07
Triman.
3. Safety Instructions
● This device can be used by children aged from 8 years
and above, and persons with reduced physical, sensory or
mental capabilities or lack of experience and knowledge if
they have been given supervision or instruction concerning
the use of the device in a safe way and understand the
hazards involved. Children shall not play with the device.
Cleaning and user maintenance shall not be made by
children without supervision. A qualified technician ●
should install and service this device. ● The measurements
provided by this device are for information purposes only.
● Refer to the Velleman® Service and Quality Warranty on
www.velleman.eu. ● Protect this device from shocks and
abuse. Avoid brute force when operating the device.
● Familiarise yourself with the functions of the device
before actually using it. ● All modifications of the device
are forbidden for safety reasons. Damage caused by user
modifications to the device is not covered by the warranty.
● Only use the device for its intended purpose. Using the
device in an unauthorised way will void the warranty.
● Damage caused by disregard of certain guidelines in this
manual is not covered by the warranty and the dealer will
not accept responsibility for any ensuing defects or
problems. ● Keep this manual for future reference.
4. Description
Three-phase four-wire electronic watt-hour meter with
pulse counting output. Very accurate, reliable, light and
compact device.
5. Features
• LCD display (with blue backlight)
• pulse output
• LED indicator
Note:
• LEDs A, B and C light when L1 A/L2 B/L3 C are actively
connected.
• The pulse counting output terminal port (internal test
point) is only intended for testing purposes
(manufacturer). It is not for connecting real-time to
other equipment (installation).
6. Installation
This device must be mounted on a DIN-rail.
7. Interconnection to Accessories
and Other Equipment
Direct type, no interconnection to other equipment.
8. Reset
This device does not have a reset function.
9. Specifications
dimensions ...................................... 7 modules DIN-rail
voltage .................................................. 3 x 230/400 V
current ................................................ 3 x 0) A 5 (10 (1)
accuracy class ........................................................ 1.0
frequency ...................................................... 50/60 Hz
display mode ........................ LCD 6+1 = 999999.9 kWh
power consumption . ................................ ≤ 2 10W ( VA)
temperature range -20 to 55 ..................................... °C
max. operating altitude ..................................... 2000 m
LED indicator ...................................... 1 blink per pulse
pulse output ............................................ 800 imp/kWh
voltage: 12 to 27 V
current: 27 mA
impulse width: 90 ms
(1)
3 x 0)A: 3 x (Ib = 5 A) and ( 0) 5(10 5 →10 →
I max = 100 A.
The internal measurement always happens at
3 x 5 A (Ib) (5 A per phase), this via an internal
voltage divider. For example, a live current of
25 or 32 A flows through the circuit. The max
current for this kwh meter may be 0 A (I 10
max).
Note: the most accurate measurement for
these kWh meter, is by a live current of 5 A
through the circuit.
Use this device with original accessories only.
Velleman Group nv cannot be held responsible in the
event of damage or injury resulting from (incorrect)
use of this device. For more info concerning this
product and the latest version of this manual, please
visit our website www.velleman.eu. The information
in this manual is subject to change without prior
notice.
© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman
Group nv. All worldwide rights reserved. No part of
this manual may be copied, reproduced, translated or
reduced to any electronic medium or otherwise without the
prior written consent of the copyright holder.
HANDLEIDING
1. Inleiding
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit
product
Dit symbool op het toestel of de verpakking geeft aan dat,
als het na zijn levenscyclus wordt
weggeworpen, dit toestel schade kan
toebrengen aan het milieu. Gooi dit toestel
(en eventuele batterijen) niet bij het gewone
huishoudelijke afval; het moet bij een
gespecialiseerd bedrijf terechtkomen voor
recyclage. U moet dit toestel naar uw verdeler of naar een
lokaal recyclagepunt brengen. Respecteer de plaatselijke
milieuwetgeving. Hebt u vragen, contacteer dan de
plaatselijke autoriteiten betreffende de
verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig
door voor u het toestel in gebruik neemt. Werd het toestel
beschadigd tijdens het transport, installeer het dan niet en
raadpleeg uw dealer.
2. Symbolen
01
CE-markering.
02
Lees en begrijp deze handleiding en de
veiligheidsinstructies vóór ingebruikname.
03
Uitsluitend voor gebruik binnenshuis.
04
Toestel klasse II.
05
Overspanningscategorie III.
06
Groene punt.
07
Triman.
3. Veiligheidsvoorschriften
● Dit toestel is geschikt voor gebruik door kinderen vanaf
8 jaar, door personen met fysieke, zintuiglijke of
verstandelijke beperkingen, of door personen met gebrek
aan ervaring en kennis, op voorwaarde dat dit onder
toezicht gebeurt van een persoon die verantwoordelijk is
voor hun veiligheid of hun aanwijzingen heeft gegeven,
hoe zij het toestel moeten gebruiken en zich bewust zijn
van de risico's die het gebruik van het toestel met zich
meebrengt. Kinderen mogen niet met het toestel spelen.
De reiniging en het onderhoud van het toestel mogen niet
worden uitgevoerd door kinderen, tenzij ze onder toezicht
staan. ● Laat dit toestel installeren en onderhouden door
een geschoolde technicus. ● De afmetingen van dit toestel
zijn louter informatief. Raadpleeg de Velleman®
service- en
kwaliteitsgarantie op www.velleman.eu. ● Bescherm tegen
schokken. Vermijd brute kracht tijdens de bediening van
het toestel. ● Leer eerst de functies van het toestel kennen
voor u het gaat gebruiken. ● Om veiligheidsredenen mag
u geen wijzigingen aanbrengen. Schade door wijzigingen
die de gebruiker heeft aangebracht valt niet onder de
garantie. ● Gebruik het toestel enkel waarvoor het
gemaakt is. De garantie vervalt automatisch bij
ongeoorloofd gebruik. ● De garantie geldt niet voor schade
door het negeren van bepaalde richtlijnen in deze
handleiding en uw dealer zal de verantwoordelijkheid
afwijzen voor defecten of problemen die hier rechtstreeks
verband mee houden. ● Bewaar deze handleiding voor
verdere raadpleging.
4. Omschrijving
Driefasige 4-draad elektronische DIN-rail kWh-meter met
impulsuitgang. Een zeer nauwkeurig, betrouwbaar, licht en
compact toestel.
5. Eigenschappen
• LCD display (met blauwe achtergrondverlichting)
• impulsuitgang
• ledaanduiding
Opmerking:
• leds A, B en C lichten op wanneer L1 A/L2 B/L3 C actief
aangesloten zijn.
• De uitgangsaansluiting voor impulsmeting (interne
meetpunt) is alleen bestemd voor meetdoeleinden
(fabrikant), en is niet bedoeld voor continue aansluiting
op andere apparatuur (installatie).
6. Installatie
Dit toestel is ontworpen voor DIN-rail montage.
7. Verbinding met accessoires en
andere apparatuur
Direct type, geen verbinding met andere apparatuur.
8. Reset
Dit toestel heeft geen reset-functie.
9. Specificaties
afmetingen .................................... 7 modules DIN-RAIL
spanning ................................................3 x 230/400 V
stroom ................................................ 3 x 5 (100) A (1)
nauwkeurigheidsklasse ............................................ 1,0
frequentie ...................................................... 50/60 Hz
displaymodus ........................ LCD 6+1 = 999999.9 kWh
