Strona 1/4
I
AVVERTENZE DI SICUREZZA
Attenzione:
Le apparecchiature elettriche devono essere installate e montate
esclusivamente da elettricisti qualificati e in stretta osservanza
delle norme antinfortunistiche applicabili.
La mancata osservanza delle istruzioni di installazione può causare
incendi o altri pericoli.
L’impiego di cavi di collegamento diversi da quelli approvati da
Gewiss non è permesso e può avere un effetto negativo sulla
sicurezza elettrica e sulle funzioni del sistema.
INFORMAZIONI SUL SISTEMA
Questo dispositivo è un prodotto del sistema KNX/EIB ed è conforme alle
direttive KNX.
Condizione essenziale per una corretta comprensione è una conoscenza
tecnica dettagliata acquisita in corsi di formazione instabus.
La funzionalità del dispositivo dipende dal software utilizzato.
Informazioni dettagliate sul software che può essere caricato e sulle
funzionalità ottenibili, oltre che sul software stesso, sono disponibili nel
database di prodotti del produttore.
Le operazioni di pianificazione, installazione e messa in funzione
dell’unità vengono eseguite utilizzando software certificato KNX.
Una versione aggiornata del database di prodotti e delle descrizioni
tecniche è disponibile in Internet sul sito www.gewiss.com.
FUNZIONE
• L’ingresso analogico elabora i dati di misurazione di sensori analogici.
All’ingresso possono essere collegati fino a quattro trasduttori analogici
liberamente programmabili.
• L’ingresso analogico valuta i segnali sia di tensione che di corrente:
segnali di corrente 0...20 mA DC 4...20 mA DC
segnali di tensione 0...1 V DC 0...10 V- DC
• Gli ingressi di corrente sono monitorati per rilevare eventuali rotture del filo.
INSTALLAZIONE
Avvertenze di sicurezza
L’impiego di cavi di collegamento diversi da quelli approvati da
Gewiss non è permesso e può avere un effetto negativo sulla
sicurezza elettrica e sulle funzioni del sistema.
Montare il dispositivo su una guida profilata 35 x 7,5 conforme a DIN
EN 50022. Per il funzionamento la stazione meteo EIB necessita di
un’alimentazione 24 V esterna, come l’alimentatore AC 24 V/1 A, codice
GW 90 780. Quest’ultimo può alimentare anche i sensori collegati, o il
loro riscaldamento oppure un modulo di ingressi analogici.

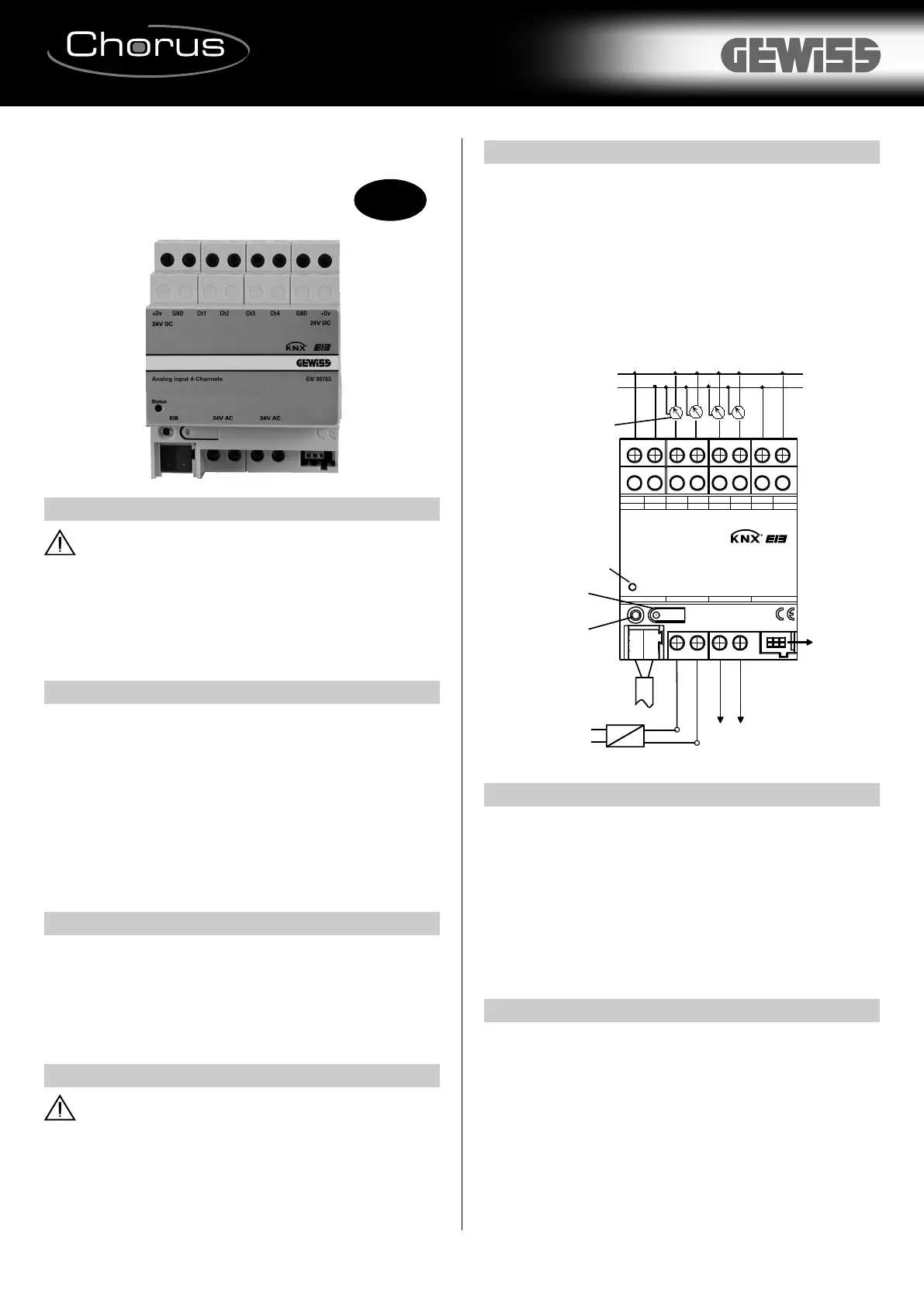

COLLEGAMENTO, COMANDI (FIG. 1)
+Ov: alimentazione di trasduttori esterni
GND: potenziale di riferimento per +Ov e ingressi CH1... CH4
CH1 ... CH4: ingressi valori misurati
EIB: morsetto di collegamento EIB
24 V AC: tensione di alimentazione esterna
sistema bus a 6 poli: connettore del sistema, 6 poli, per il collegamento
d
i un modulo di ingressi analogici
A: tasto di programmazione
B: LED di programmazione
C: LED di stato, a tre colori (rosso, arancione, verde)
D: trasduttore
ALIMENTAZIONE DEI SENSORI COLLEGATI
• Tutti i sensori collegati possono essere alimentati attraverso morsetti +Ov
e GND dell’ingresso analogico (vedere Fig.1).
• Il consumo totale di corrente di tutti i sensori così alimentati non deve
superare 100 mA.
• I morsetti +Ov e GND sono previsti doppi e sono interconnessi
internamente.
• In caso di corto circuito fra +Ov e GND, la tensione viene disattivata.
• I sensori collegati possono anche essere alimentati esternamente (per es.
se il loro consumo di corrente supera 100 mA). In tal caso, il
collegamento agli ingressi dei sensori deve essere realizzato fra i morsetti
CH1 ...CH4 e GND.
INSTALLAZIONE DI UN MODULO DI ESTENSIONE
Per installare un modulo di estensione, osservare le seguenti regole di base:
• Può essere collegato un modulo di ingressi analogici.
• La sostituzione di un modulo di ingressi analogici (se difettoso) con un
modulo dello stesso tipo può essere effettuata durante il funzionamento
(a questo scopo, scollegare il modulo dall’alimentazione).
Dopo la sostituzione, l’ingresso analogico effettuerà un reset dopo circa
25 secondi.
Questo reinizializzerà tutti gli ingressi e le uscite dell’ingresso analogico e
dei moduli collegati ed effettuerà un reset al loro stato originario.
• Non sono permessi la rimozione o l’aggiunta di moduli senza un
adattamento della loro configurazione e il successivo donwload
nell’ingresso analogico, perché ciò provocherà un malfunzionamento
del sistema.
INGRESSO ANALOGICO 4 CANALI
Articolo n.
GW 90 763
DNG
e
t
a
tS
CH1 CH2 CH3 CH4 DNG
BIE
+Ov
+
Ov
C
D
V
4
2
C
D
V4
2
-
C
A V4
2
+- C
A
V
42
+
CD V01-0
Am02-)4(0
CD V42 :sU/
0
1
.
x
a
m
Am0
BIE
C
H1 CH2 CH3 CH4
+Ov
D
N
G
CA V032
-032VS
A
1.42
CA
V
42
D
B
A
C
Bus di sistema
a 6 poli
