Strona 1/1

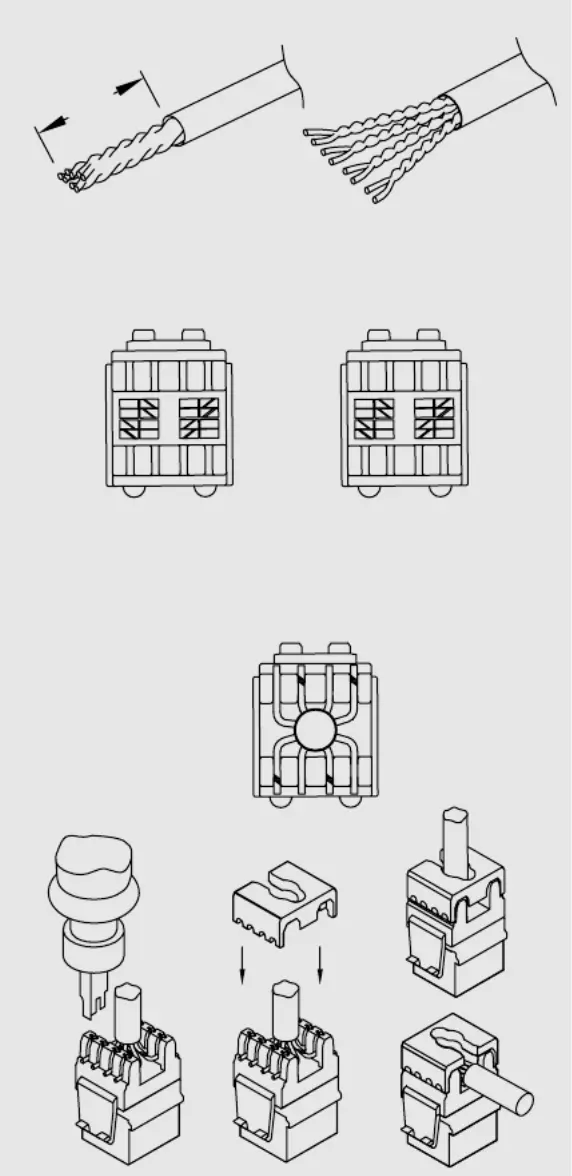

3. Sort wires and place into the IDC.
Note: For maximum performance, minimize the untwisting of
individual pairs to 0.125”
4. Terminate wires using a Punch-Down Tool.
1. Strip approximately 1.50” of cable jacket and separate wires.
1.50”
2. Choose between TIA 568-A or TIA 568-B wiring configuration.
TIA 568-A TIA 568-B
OR
8 Brown
7 White/Brown
6 Green
3 White/Green
5 White/Blue
4 Blue
1 White/Orange
2 Orange
8 Brown
7 White/Brown
2 Orange
1 White/Orange
5 White/Blue
4 Blue
3 White/Green
6 Green
Specyfikacje produktu
| Marka: | ICC |
| Kategoria: | nieskategoryzowany |
| Model: | IC1078F6GY |
| Kolor produktu: | Grey, Red |
| Wysokość produktu: | 20.83 mm |
| Szerokość produktu: | 16.26 mm |
| Głębokość produktu: | 30.48 mm |
| Zakres temperatur (eksploatacja): | -40 - 68 °C |
| Materiał pokrycia styków: | Nikiel/Złoto |
