I N S T A L L A T I O N I N S T R U C T I O N S

Swing Frame Wall Mount Rack, 25 RMS

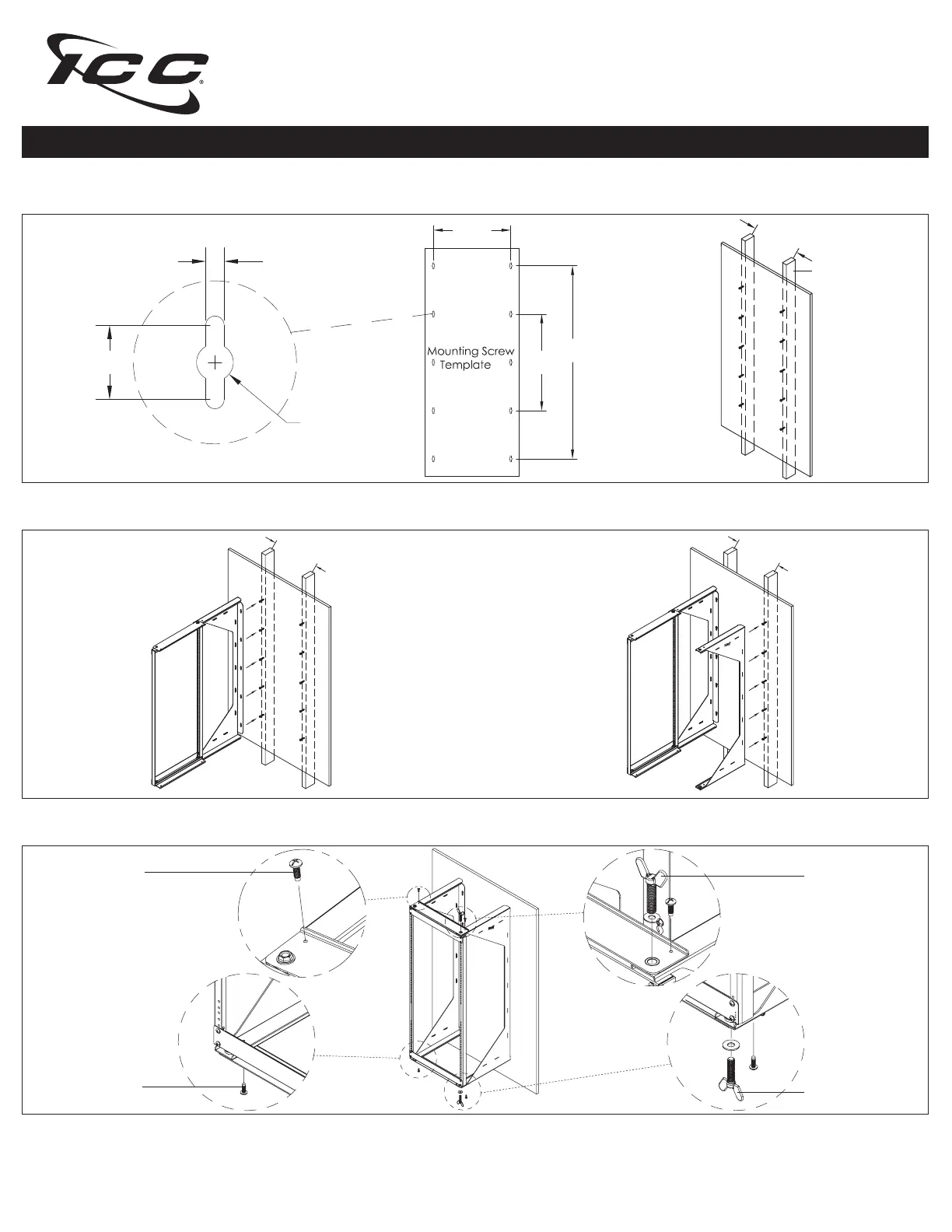

Step 1: Locate studs, then use the template to mark 10 locations for mounting screws (not provided). Pre-drill the screws without fully

tighting them.

Step 2: Rack can be installed to swing open left or right. Place the left and right brackets onto the pre-drilled screws then tighten all

screws.

Step 3: Use four #12-24 screws and two wing bolts to secure the top and bottom of the frame to the brackets. Please do not CAUTION!

exceed more than 85 lbs weight capacity.

Wooden studs

16.00”

16.00”16.00”

16.00”

0.2400”

R0.2400”

.97” 20.00”

40.00”

Screw

Wing bolt

F E A T U R E S A N D B E N E F I T S

888-ASK-4ICC csr@icc.com icc.com

O P T I O N A L A C C E S S O R I E S

I N S T A L L A T I O N I N S T R U C T I O N S

Swing Frame Wall Mount Rack, 25 RMS

Item # Dimensions #12-24 screws

ICCMSSFR25 19.50”W x 49.125”H x 18.00”D 12 screws

1 RMS (Rack Mount Space) = 1.75”

Blank Panels

ICCMSCMPB1 1.75”H x 19”W, 1 RMS

ICCMSCMPB2 3.50”H x 19”W, 2 RMS

ICCMSCMPB3 5.25”H x 19”W, 3 RMS

ICCMSCMPB4 7.00”H x 19”W, 4 RMS

• Fills empty spaces between

mounted equipment

• Steel construction for durability

Metal Ring Panels

ICCMSCMPK1 Panel with cover, 1 RMS

ICCMSCMPK2 Panel with cover, 2 RMS

• For horizontal cable routing

Single Horizontal Finger Ducts

ICCMSCMA41 1.75”H x 3.19”D, 1 RMS

ICCMSCMA42 3.50”H x 3.23”D, 2 RMS

• For front cable management

• Durablesteelbasewithplasticngers

• Includes slide-on cover

Patch Panels

ICMPP0245E CAT 5e 24-Port, 8P8C, 1 RMS

ICMPP0485E CAT 5e 48-Port, 8P8C, 2 RMS

ICMPP02460 CAT 6 24-Port, 8P8C, 1 RMS

ICMPP04860 CAT 6 48-Port, 8P8C, 2 RMS

• Exceeds ANSI/TIA-568 standards

• Rear 110-Type IDC termination

• Manufactured with heavy duty steel.

• Supports up to 85 lbs. when properly mounted and fastened.

• Swing out feature allows for easy maintenance and upgrades.

• Rack can be installed to swing open left or right.

Specyfikacje produktu

Marka:	ICC
Kategoria:	nieskategoryzowany
Model:	MSSFR25
Kolor produktu:	Czarny
Szerokość opakowania:	540 mm
Wysokość opakowania:	170 mm
Głębokość opakowania:	1300 mm
Ilość na paczkę:	1 szt.
Kraj pochodzenia:	Chiny
Waga wraz z opakowaniem:	16981 g
Model:	Rama stojaka
Montaż naścienny / rzutowanie na sufit:	Tak
Pojemność stelaża:	25U
Rodzaj ramy:	Otwarty
