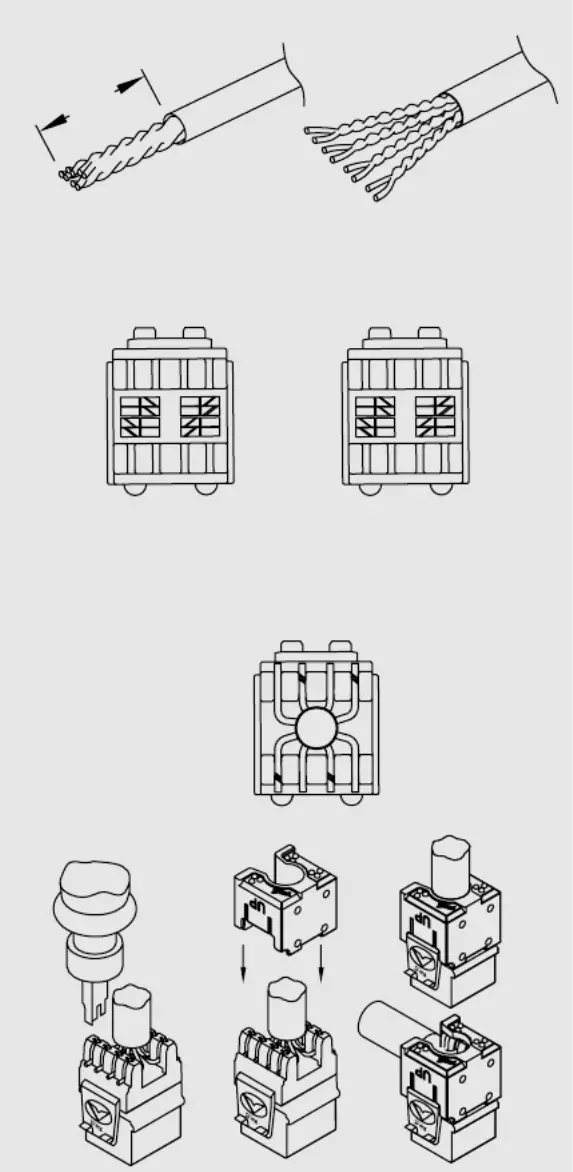

3. Sort wires and place into the IDC.

Note: For maximum performance, minimize the untwisting of

individual pairs to 0.125”

4. Terminate wires using a Punch-Down Tool. Apply wire cap to

secure termination.

1. Strip approximately 1.50” of cable jacket and separate wires.

1.50”

2. Choose between TIA 568-A or TIA 568-B wiring conﬁguration.

TIA 568-A TIA 568-B

8 Brown

7 White/Brown

2 Green

1 White/Green

5 White/Blue

4 Blue

3 White/Orange

6 Orange

8 Brown

7 White/Brown

2 Orange

1 White/Orange

5 White/Blue

4 Blue

3 White/Green

6 Green

Specyfikacje produktu

Marka:	ICC
Kategoria:	nieskategoryzowany
Model:	IC1078GARD
Kolor produktu:	Black, Red, White
Wysokość produktu:	19.81 mm
Szerokość produktu:	17.02 mm
Głębokość produktu:	30.48 mm
Zakres temperatur (eksploatacja):	-10 - 60 °C
Materiał pokrycia styków:	Złoto
