Strona 1/16
Montage
ANLEITUNG
Verwenden Sie einen Innensechskantschlüssel, zur Einstellung der
Beweglichkeit. Drehen Sie gegen den Uhrzeigersinn, um sie zu verringern
und im Uhrzeigersinn, um sie zu erhöhen.
Führen Sie die Kabel in die Kabelabdeckungen ein. Verwenden Sie die
Kabelklemme, um die Kabel am Grundrohr zu befestigen.
0-8kgs/0-17.6lbs
Last
15” - 32” 75x75, 100x100
VESA
-90°/+85° 180° 360°
23873 Bildschirm-
Halter
Neigungs- und Schwenkverstellung
Arm Schwenk-
einstellung
VESA SchwenkeinstellungVESA Neigungseinstellung
Installation der Kabelführung
Neigung
Schwenkbar Drehbar
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
23873-000-55 Rev.01 3/21
B
C
S=3mm

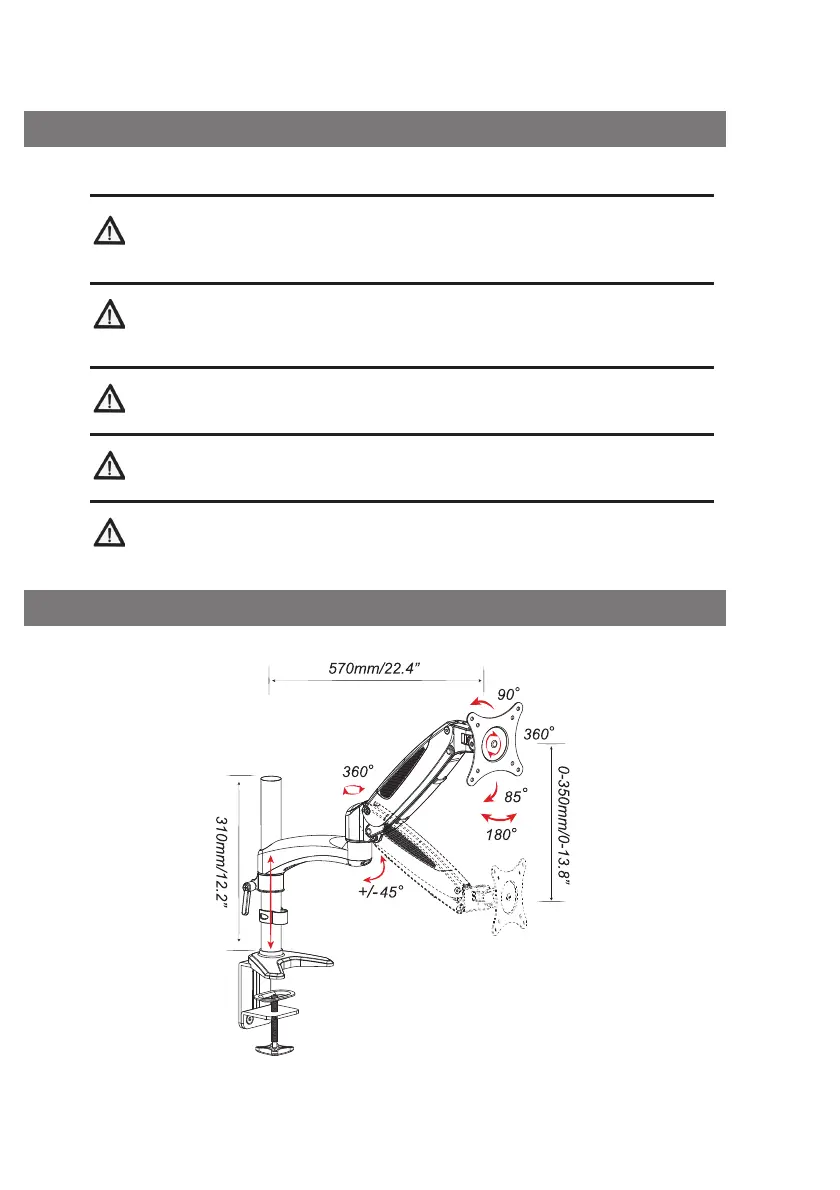

WARNHINWEISE
ABMESSUNGEN
Warnung
Vor der Installation dieses Produkts muss die Installationsanleitung vollständig
gelesen werden. Bei Nichtbeachtung kann es zu Personen- und Sachschäden
oder zum Erlöschen der Garantie kommen.
Installieren Sie den Halter nicht an einer Stelle, an der er Vibrationen,
Bewegungen oder Stößen ausgesetzt ist. Falls erforderlich, verstärken Sie die
Tischplatte vor der Installation. Verwenden Sie den Halter nicht auf Spanplatten.
Die Tischklemme hat einen Klemmbereich von maximal 85 mm. Überprüfen Sie
die Stärke der Tischplatte vor der Montage.
Achten Sie auf die Tragfähigkeit des Halters. Eine Überschreitung kann zur
Funktionsunfähigkeit oder sogar zu schweren Personen- und Sachschäden führen.
Verwenden Sie den Halter niemals, wenn Teile fehlen oder beschädigt sind.
Wenden Sie sich für Garantieleistungen an Ihren zuständigen Fachhändler.
Verwenden Sie einen Innensechskantschlüssel, um die Spannung des
Gasdruckfederarms einzustellen, sodass Monitore mit unterschiedlichem
Gewicht in jeder Position gehalten werden können.
06
Einstellen der Spannung der Gasdruckfeder
Drücken Sie den
Arm nach unten in
die horizontale Position
1 Umdrehung
§OEV§NJ
HINWEIS: Drehen Sie im Uhrzeiger-
sinn, um die Spannung bei leichteren
Monitoren zu verringern, und gegen
den Uhrzeigersinn, um die Spannung
EHLVFKZHUHUHQ0RQLWRUHQ]XHUK|KHQ
3UIHQ6LHGDV*HZLQGH9HUVWHOOHQ6LHGLH
Schraube im Uhrzeigersinn, wird das
*HZLQGHOlQJHUXQGGLH/DVWZLUGOHLFKWHU
9HUVWHOOHQ6LHGLH6FKUDXEHJHJHQGHQ
Uhrzeigersinn, das Gewinde wird kürzer
XQGGLH/DVWZLUGVFKZHUHU6LHPVVHQ
möglicherweise mehrere Zyklen
durchführen, um die perfekte Position zu
HUUHLFKHQ
Achten Sie darauf, dass der Arm während
GHU(LQVWHOOXQJLQKRUL]RQWDOHU3RVLWLRQEOHLEW
Andernfalls wäre es schwierig, den Halter
HLQ]XVWHOOHQ
B

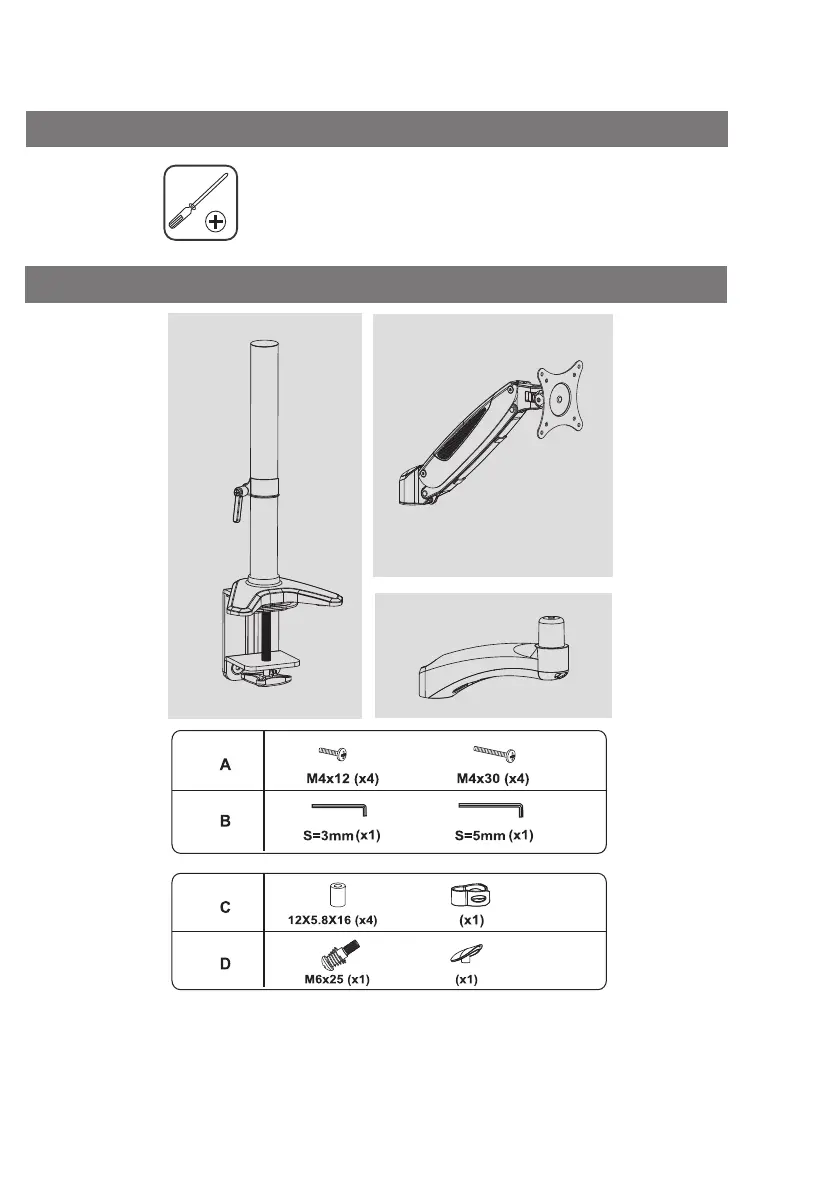

BENÖTIGTE WERKZEUGE (nicht im Lieferunfang)
LIEFERUMFANG
a
b
05
Stecken Sie den Verlängerungsarm auf das Grundrohr.
c
Heben Sie den Federarm zusammen mit dem Monitor an und setzen Sie ihn
auf den Verlängerungsarm.
Installation des Arms
Führen Sie die Schraube
durch die Bohrung des
Verlängerungsarms in
Richtung der Abdeckkappe.
D
