Strona 1/16
Montage
ANLEITUNG
0-8kgs/0-17.6lbs
Load
15” - 24” 75x75, 100x100
VESA
-90°/+85° 180° 360°
Neigungs- und Schwenkverstellung
Cable Management Installation
Führen Sie die Kabel in die Kabelabdeckungen ein. Verwenden Sie die
Kabelklemme, um die Kabel am Grundrohr zu befestigen.
D
S=3mm
S=5mm
Verwenden Sie einen Innensechskantschlüssel, zur Einstellung der
Beweglichkeit. Drehen Sie gegen den Uhrzeigersinn, um sie zu verringern
und im Uhrzeigersinn, um sie zu erhöhen.
Arm Schwenk-
einstellung
)PSKZJOPYT
Dreifachhalter
7
S=5mm
S=5mm
VESA Neigungseinstellung VESA Schwenkeinstellung
Neigung
Schwenkbar Drehbar
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
23878-000-55 Rev.01 3/21
S=3mm
D
8

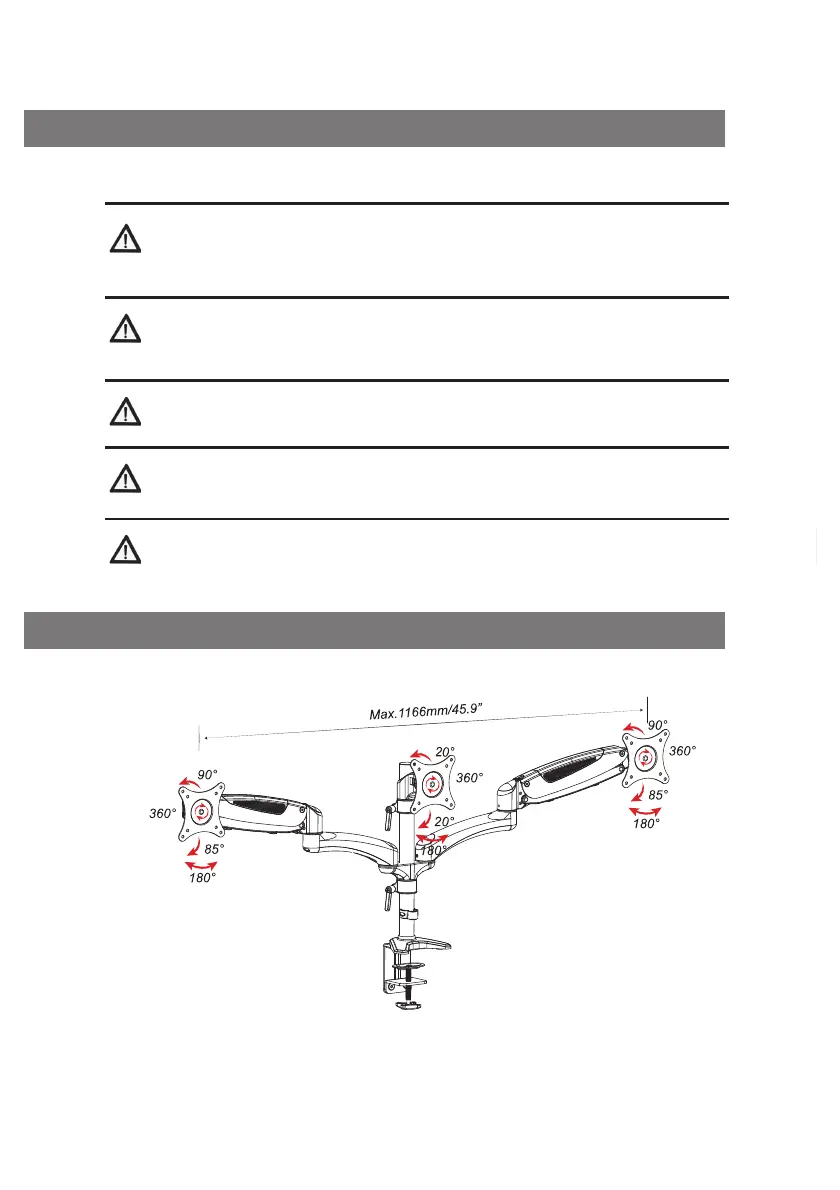

WARNHINWEISE
ABMESSUNGEN
Warnung
Vor der Installation dieses Produkts muss die Installationsanleitung vollständig
gelesen werden. Bei Nichtbeachtung kann es zu Personen- und Sachschäden
oder zum Erlöschen der Garantie kommen.
Installieren Sie den Halter nicht an einer Stelle, an der er Vibrationen,
Bewegungen oder Stößen ausgesetzt ist. Falls erforderlich, verstärken Sie die
Tischplatte vor der Installation. Verwenden Sie den Halter nicht auf Spanplatten.
Achten Sie auf die Tragfähigkeit des Halters. Eine Überschreitung kann zur
Funktionsunfähigkeit oder sogar zu schweren Personen- und Sachschäden führen.
Verwenden Sie den Halter niemals, wenn Teile fehlen oder beschädigt sind.
Wenden Sie sich für Garantieleistungen an Ihren zuständigen Fachhändler.
Die Tischklemme hat einen Klemmbereich von maximal 85 mm. Überprüfen Sie
die Stärke der Tischplatte vor der Montage.
C
M6x25
Heben Sie die VESA-Platten zusammen mit dem Monitoren an und
setzen Sie diese auf die Halterung.
5
Einstellen der Spannung der Gasdruckfeder
HINWEIS: Drehen Sie im Uhrzeiger-
sinn, um die Spannung bei leichteren
Monitoren zu verringern, und gegen
den Uhrzeigersinn, um die Spannung
bei schwereren Monitoren zu erhöhen.
Prüfen Sie das Gewinde. Verstellen Sie die
Schraube im Uhrzeigersinn, wird das
Gewinde länger und die Last wird leichter.
Verstellen Sie die Schraube gegen den
Uhrzeigersinn, das Gewinde wird kürzer
und die Last wird schwerer. Sie müssen
möglicherweise mehrere Zyklen
durchführen, um die perfekte Position zu
erreichen.
S=5mm
6
Verwenden Sie einen Innensechskantschlüssel, um die Spannung des
Gasdruckfederarms einzustellen, sodass Monitore mit unterschiedlichem
Gewicht in jeder Position gehalten werden können.
Drücken Sie den
Arm nach unten in
die horizontale Position
1 Umdrehung
§OEV§NJ
Achten Sie darauf, dass der Arm während
der Einstellung in horizontaler Position bleibt.
Andernfalls wäre es schwierig, den Halter
einzustellen.
Führen Sie die Schraube durch die
Bohrungen des Verlängerungsarme
in Richtung der Abdeckkappen.
BENÖTIGTE WERKZEUGE (nicht im Lieferunfang)
LIEFERUMFANG
a
b
c
d
(x2)
(x2)
(x1)
0[[) 0[[
0[[
12X5.8X16 (x12)
(x1)
S=3mm
(x1)
S=5mm
A
B
C
D
E
[
(x2)
(x1)
Bündige Montage: Montieren Sie die VESA-Halterung mit den der 4
Schrauben am Monitor.
ODER
ODER
A
0[ 0[
0[
0[
X
TVTV TV TV
Abgesetzte Montage: Legen Sie die 4 Abstandshalter zwischen die VESA-
Halterung und den Monitor. Montieren Sie die VESA-Halterung, mit den 4
Schrauben durch die Abstandshalter am Monitor.
B
12X5.8X16
0[
0[
Installation des Monitors
