MODERN SOUND FOR YOUR CLASSIC
Installation Guide
Parts List (parts will vary depending on product purchased)
Antenna Cable
Antenna Base
Spacers
Rocker
Rubber Gasket
Slanted Bezel
Nut
Antenna Mast
Antenna Adapter
Antenna Nut
Step #1 Connect Antenna Cable to Antenna Base
Connect the Antenna Cable to the Antenna Base by threading the cable
onto the bottom of the Antenna Base.
Antenna Cable with Antenna Base attached
Antenna Cable
Antenna Base
Antenna Base
Antenna Base Antenna Adapter Nut Spacers
Slanted BezelRocker
Antenna Mast
Antenna Nut
Rubber Gasket
Antenna Cable
Antenna Cable
Step #2 Add the Spacer on the Antenna Base
Step #3 Add the Rocker
Antenna Cable with Antenna Base attached Spacer
align notches
on Spacer and
Antenna Base
Place one of the two Spacers on the Antenna Base by lining up the notches
on the Spacer with the Antenna Base.
Place the Rocker onto the Spacer with the rounded side down.
(this allows the Antenna Base to match the angle of the Slanted Bezel)
Place the antenna assembly through the opening
on the fender.
Spacers
Rocker
FENDER
Slanted Bezel
Rubber Gasket

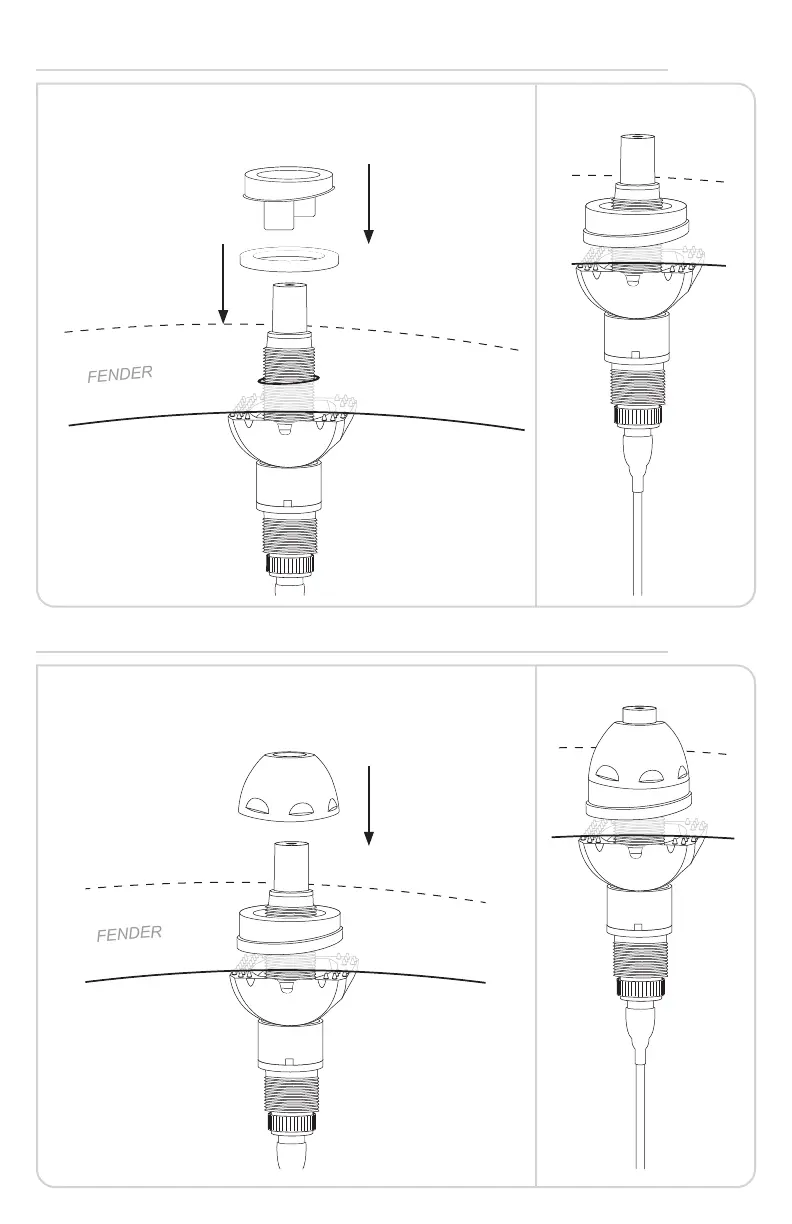

Step #4 Add the Rubber Gasket and Slanted Bezel
Step #5 Add the Antenna Nut
With the antenna assembly placed through the
fender, add the Rubber Gasket and then the Slanted
Bezel.
Add the Antenna Nut onto the top of the antenna
assembly. DO NOT OVERTIGHTEN.
FENDER
FENDER
