EN
Open the collection canister
DE
Önen Sie den Sammelbehälter
FR
Ouvrez le réservoir de collecte
IT
Aprire la scatola contenitrice.
NL
Open de verzamelbak
TR
Toplama kutusunu açın
AR
FA
FI
Avaa keräyssäiliö
NO
Åpne oppsamlingsbeholderen
SV
Öppna insamlingsbehållaren
PL
Otwórz zbiornik
ES
Abra el depósito de extracción
PT
Abra o recipiente de recolha
HU
Nyissa ki a gyűjtőtartályt
EN
Remove the silicone gasket (15a) from the canister
lid (15)
DE
Entfernen Sie die Silikondichtung (15a) vom Kanister
Deckel (15)
FR
Retirez le joint en silicone (15a) du couvercle du
réservoir (15)
IT
Rimuovere la guarnizione in silicone (15a) dal coper-
chio del contenitore (15)
NL
Verwijder de siliconen pakking (15a) uit het deksel
van de bak (15)
TR
Silikon contayı (15a) toplama kutusu kapağından (15)
çıkarın.
)
AR
FA
FI
Irrota silikonitiiviste (15a) säiliön kannesta (15)
NO
Fjern silikonpakningen (15a) fra beholderlokket (15)
SV
Ta bort silikonpackningen (15a) från behållarens lock
(15)
PL
Zdejmij silikonową uszczelkę (15a) z pokrywy zbi-
ornika (15)
ES
Retire la junta de silicona (15a) de la tapa del
depósito (15)
PT
Remova o vedante de silicone (15a) da tampa do
recipiente (15)
HU
Távolítsa a szilikon tömítést (15a) a tartályfedélről (15)
EN
Place the switch to the “O” (OFF) position
DE
Stellen Sie den Schalter auf die Position “O” (OFF).
FR
Positionnez l’interrupteur sur « O » (ARRÊT).
IT
Posizionare l’interruttore nella posizione “O” (SPENTO).
NL
Zet de schakelaar in de stand “O” (UIT).
TR
Düğmeyi “O” (KAPALI) konumuna getirin.
O
AR
O
FA
FI
Aseta kytkin “O” (POIS) -asentoon.
NO
Sett strømbryteren til «O» (av).
SV
Placera strömbrytaren i läget “O” (AV).
PL
Przestaw włącznik na pozycję „O” (WYŁĄCZENIE)
ES
Coloque el interruptor en la posición “O” (APA-
GADO).
PT
Coloque o interruptor na posição “O” (Desligado)
HU
Nyomja a kapcsolót “O” (KI) pozícióba
EN
Collapse the tubing and check the vacuum gauge
to test that the level varies when the vacuum regula-
tor is acted on. Adjust the level of vacuum prescribed
by the doctor turning vacuum regulator. Note: Turn
the regulator clockwise, in the “+” direction to obtain
a higher vacuum; or anticlockwise for a lower vacuum
DE
Um zu prüfen, ob das Niveau vom Vakuum vari-
iert, klappen Sie den Schlauch zusammen wen
der Vakuumregler eingeschaltet ist. Stellen Sie das
Vakuum ein, wie der Arzt es vorgeschrieben hat.
Hinweis: Drehen Sie den Regler im Uhrzeigersinn,
in der “+” - Richtung, um ein höheres Vakuum zu
erhalten. Oder gegen den Uhrzeigersinn für ein
tieferes Vakuum.
FR
Neutralisez le tuyau et vériez l’indicateur de vide
pour vous assurer que le niveau varie lorsque le
régulateur de vide est actionné. Réglez le niveau
de vide prescrit par le médecin en tournant le ré-
gulateur de vide. Remarque : Tournez le régula-
teur dans le sens des aiguilles d’une montre, dans
le sens du « + » pour obtenir un niveau de vide su-
périeur ou dans le sens inverse des aiguilles d’une
montre pour un niveau de vide inférieur.
IT
Piegare il tubo e vericare il calibratore vacuum
per assicurarsi che il livello vari quando il regola-
tore vacuum è attivato. Regolare il livello di vac-
uum prescritto dal medico girando il regolatore.
Note: Girare il regolatore in senso orario, nella di-
rezione del “+”per ottenere un vacuum maggiore;
o antiorario per un vacuum minore.
NL
Vouw de slangen in en controleer de vacuüm-
meter om te testen of het niveau verschilt als de
vacuümregelaar wordt gebruikt. Stel het door de
arts voorgeschreven vacuümniveau in door aan
de vacuümregelaar te draaien. Opmerking: Draai
de regelaar rechtsom in de richting “+” voor meer
vacuüm of linksom voor minder vacuüm.
TR
Hortumu kıvırıp, vakum düzenleyici çalıştırıldığında
düzeyin değişiklik gösterdiğini test etmek için
vakum göstergesini kontrol edin. Vakum düzen-
leyiciyi döndürerek, doktorun belirttiği vakum
düzeyini ayarlayın. Not: Düzenleyiciyi, daha yük-
sek vakum elde etmek için “+” işareti tarafına saat
yönünde, daha düşük vakum için de saat yönünün
tersinde döndürün.
AR
FA
FI
Paina putki kokoon ja tarkista vakuumimit-
tari testataksesi, että taso vaihtelee, kun vaku-
umisäätimeen kohdistuu toimintaa. Säädä
lääkärin määräämä vakuumin taso kiertämällä
vakuumisäädintä. Huomautus: Kierrä säädintä
myötäpäivään, “+”-suuntaan, saadaksesi korkeam-
man vakuumin tai vastapäivään saadaksesi
matalamman vakuumin.
NO
Slå sammen slangen og kontroller vakuum-
måleren for å bekrefte at nivået varierer når vaku-
umregulatoren justeres. Juster vakuumgraden
som foreskrevet av legen ved å dreie vakuumreg-
ulatoren. Merknad: Drei regulatoren med klokken
(i retningen mot «+») for mer vakuum eller mot
klokken for mindre vakuum
SV
Kläm ihop slangen och kontrollera vakuummä-
taren för att testa så att nivån varierar när vaku-
umregulator hanteras. Justera vakuumnivån
enligt förskrivning av läkare genom att slå på
vakuumregulatorn. OBS! Vrid regulatorn medurs,
i riktning mot “+” för att erhålla ett högre vaku-
umvärde, eller moturs för att erhålla ett lägre
vakuumvärde
PL
Ściśnij wąż i sprawdź, czy po uruchomieniu regula-
tora podciśnienia wskaźnik podciśnienia pokazu-
je odpowiednie poziomy podciśnienia. Obracając
pokrętło regulatora podciśnienia, ustaw poziom
podciśnienia zgodnie ze wskazaniami lekarza.
Uwaga: Obróć regulator w prawo (w kierunku
znaku „+”), aby zwiększyć podciśnienie, albo w
lewo, aby je zmniejszyć.
ES
Contraiga el tubo y verique el indicador de vacío
para comprobar que el nivel varía cuando el regu-
lador de vacío se acciona. Ajuste el nivel de vacío
prescrito por el médico, girando el regulador de
vacío. Nota: Gire el regulador en el sentido de las
agujas del reloj, en la dirección “+” para obtener
un vacío mayor; gírelo en sentido contrario a las
agujas del reloj para disminuir el vacío.
PT
Dobre o tubo e verique o vacuómetro para se
certicar de que o nível varia quando roda o regu-
lador de vácuo. Rode o regulador de vácuo para
ajustar o vácuo para o nível prescrito pelo médico.
Nota: rode o regulador para a direita, em direção a
“+” para obter um nível de vácuo superior; ou para
a esquerda para obter um nível de vácuo inferior.
HU
Eressze le a csövet és ellenőrizze a vákuummér-
téket, annak ellenőrzéséül, hogy a a szint hogyan
változik a vákuumszabályzótól függően. Állítsa a
szíváserősséget a vákuumszabályzó elfordításával.
Megjegyzés: Fordítsa a szabályzót az óramutató
járásával megegyező irányba, a "+" felé a nagyobb
szívóerősségért; az alacsonyabb szívóerősségért
pedig az óramutató járásával ellenkező irányba.
+
6
EN
Switch on the unit (ON/OFF switch)
DE
Stellen Sie den Schalter auf die Position “I”
(ON)
FR
Positionnez l’interrupteur sur « I » (MARCHE).
IT
Posizionare l’interruttore verso la “I” posizione
(ON).
NL
Zet de schakelaar in de stand “I” (AAN)
TR
Düğmeyi “I” (AÇIK) konumuna getirin
I
AR
I
FA
FI
Aseta kytkin “I” (PÄÄLLÄ) -asentoon
NO
Sett strømbryteren til «I» (på)
SV
Ställ strömbrytaren i läget “I” (PÅ).
PL
Przestaw włącznik na pozycję „I” (WŁĄCZENIE)
ES
Coloque el interruptor en la posición “I” (EN-
CENDIDO)
PT
Coloque o interruptor na posição “I” (Ligado)
HU
Nyomja a kapcsolót “I” (BE) pozícióba
EN
Place your nger on the manual regulator to
activate the suction
DE
Legen Sie den Finger auf den Handregler, um
die Saugwirkung zu aktivieren.
FR
Placez votre doigt sur le régulateur manuel
pour activer l’aspiration.
IT
Posizionare il ditto sul regolatore manuale per
attivare l’aspirazione.
NL
Plaats uw vinger op de handmatige regelaar
om het zuigen te activeren.
TR
Emmeyi etkinleştirmek için parmağınızı ma-
nuel düzenleyiciye yerleştirin.
AR
FA
FI
Aseta sormesi manuaaliselle säätimelle ak-
tivoidaksesi imun.
NO
Plasser ngeren på den manuelle regulatoren
for å starte å suge.
SV
Placera ditt nger på den manuella regulatorn
för att aktivera sugningen.
PL
Umieść palec na ręcznym regulatorze, aby
włączyć ssanie.
ES
Coloque el dedo en el regulador manual para
activar la aspiración.
PT
Coloque o dedo sobre o regulador manual
para ativar a sucção.
HU
Helyezze az ujját a manuális szabályzóra a
leszívás aktiválásához.
I
O
7
EN
Connect the suction catheter to the connect-
ing PVC tubing (Ø: 1/4", L: 180 cm)
DE
Verbinden Sie den Saugkatheter mit dem PVC-
Schlauch. (Ø1/4", 180 cm)
FR
Connectez le cathéter d’aspiration au tuyau
de raccordement en PVC (Ø1/4", 180 cm)
IT
Collegare il catetere di aspirazione con il tubo
di collegamento PVC (Ø1/4", 180 cm)
NL
Sluit de zuigkatheter aan op de PVC-aansluit-
slang (Ø1/4", 180 cm)
TR
Emme kateterini PVC bağlantı hortumuna
bağlayın. (Ø1/4", 180 cm)
AR
/PVC
/PVC
FA
FI
Liitä imukatetri yhdistävään PVC-putkeen
(Ø1/4", 180 cm)
NO
Koble sugekateteret til PVC-tilkoblingsslangen
(Ø1/4", 180 cm)
SV
Anslut sugkatetern till anslutningsslangen av
PVC (Ø1/4", 180 cm)
PL
Podłącz wąż ssący do węża z PCW (Ø1/4", 180
cm)
ES
Conecte la cánula de aspiración al tubo de
PVC de unión. (Ø1/4", 180 cm)
PT
Ligue o cateter de sucção ao tubo de ligação
em PVC (Ø1/4", 180 cm)
HU
Csatlakoztassa a szívókatétert a PVC csőhöz
(Ø1/4", 180 cm)
EN
Plug the AC adaptor into the socket. Place the
switch to the “I” (ON) position
DE
Stecken Sie den Netzadapter in die Steckdose.
Stellen Sie den Schalter auf die Position “I” (ON)
FR
Branchez l’adaptateur secteur CA dans la prise.
Positionnez l’interrupteur sur « I » (MARCHE)
IT
Attaccare l’adattatore AC nella presa di corrente.
Posizionare l’interruttore verso la “I” posizione (ON)
NL
Steek de AC-adapter in het stopcontact. Zet de
schakelaar in de stand “I” (AAN)
TR
AC adaptörünü prize takın. Düğmeyi “I” (AÇIK)
konumuna getirin
AR
I
AC
FA
I
FI
Liitä verkkolaite pistorasiaan. Aseta kytkin “I”
(PÄÄLLÄ) -asentoon
NO
Sett vekselstrømadapteren inn i stikkontakten.
Sett strømbryteren til «I» (på)
SV
Anslut växelströmsadaptern i uttaget. Ställ
strömbrytaren i läget “I” (PÅ).
PL
Podłącz zasilacz prądu zmiennego do gniazda zasilania.
Przestaw włącznik na pozycję „I” (WŁĄCZENIE)
ES
Enchufe el adaptador de CA a la toma de cor-
riente eléctrica. Coloque el interruptor en la
posición “I” (ENCENDIDO
PT
Ligue o transformador AC à tomada elétrica.
Coloque o interruptor na posição “I” (Ligado)
HU
Csatlakoztassa az adapter a hálózathoz. Nyomja a
kapcsolót “I” (BE) pozícióba
EN
Remove the overow valve(16) from the canister lid
(15). Remove the rubber valve and oat (16a) from
the overow valve (16)
DE
Entfernen Sie das Überströmventil (16) vom Kanis-
terdeckel (15). Danach entfernen Sie das Gummi
und lösen Sie (16a) vom Überströmventil ab (16)
FR
Retirez la valve de décharge (16) du couvercle du
réservoir (15). Retirez la valve en caoutchouc et le
otteur (16a) de la valve de décharge (16)
IT
Rimuovere la valvola “overow” (16) dal coperchio
del contenitore (15).
Rimuovere la valvola di gomma
ed il galleggiante (16a) dalla valvola “overow” (16)
NL
Verwijder het overloopventiel (16) uit het deksel
van de bak (15). Verwijder de rubberen klep en
drijver (16a) uit het overloopventiel (16)
TR
Taşma supabını (16) toplama kutusu kapağından
(15) çıkarın. Kauçuk supabı ve şamandırayı (16a)
taşma supabından (16) çıkarın
AR
)
FA
(
FI
Poista ylivuotoventtiili (16) säiliön kannesta
(15). Irrota kumiventtiili ja uimuri (16a) ylivuotovent-
tiilistä (16)
NO
Fjern overskuddsventilen (16) fra beholderlokket
(15). Ta gummiventilen og ottøren (16a) av over-
skuddsventilen (16)
SV
Ta bort överströmningsventilen (16) från behålla-
rens lock (15). Ta bort gummiventilen och ottören
(16a) från överströmningsventilen (16)
PL
Odłącz zawór przelewowy (16) od pokrywy zbi-
ornika (15). Odłącz gumowy zawór i pływak (16a) z
zaworu przelewowego (16)
ES
Retire la válvula de desbordamiento (16) de la tapa
del depósito (15). Retire la válvula de goma y el
otador (16a) de la válvula de desbordamiento (16)
PT
Retire a válvula de descarga (16) da tampa (15) do
recipiente. Retire a válvula de borracha e o utua-
dor (16a) da válvula de descarga (16)
HU
Távolítsa el a túlfolyásgátló szelepet (16) a
tartályfedélről (15). Valamint távolítsa el a gumiszel-
epet és a dugót (16a) a túlfolyásgátló szelepről (16).
I
O
5
1400
1400
1200
1000
500
1200
1000
500
www.rossmax.com
IN0XXXXX0000000XX
OBM_QG_SU_V7_
V17_ver2138
WARNING: The symbol on this product means that it’s an electronic product and following the Euro-
pean directive 2012/19/EU the electronic products have to be disposed on your local recycling centre
for safe treatment.
Warranty Card
This instrument is covered by a 2 year guarantee from the purchase date. The guarantee is valid only on
presentation of the guarantee card completed by the dealer confirming purchase date or the receipt.
Suction unit accessories are not included. Opening or altering the instrument invalidates the guarantee.
The guarantee does not cover damage, accidents or noncompliance with the instruction manual. Please
contact your local seller/dealer or www.rossmax.com.
Customer Name: ________________________________________________________________
Address: _______________________________________________________________________
Telephone: ________________________ E-mail address: ______________________________
Product Information
Date of purchase: _______________________________________________________________
Store where purchased: __________________________________________________________
Starting the Suction Disassembling Collection Canister
Setup Before Use
Quick Guide
Model: V7
15
15a
I
O
9
8
10
16
16a
16
15
12
13
14
EN
Suction unit
DE
Absauganlage
FR
Dispositif d'aspiration
IT
Aspiratore
NL
Zuigeenheid
TR
Emme ünitesi
FI
Imulaite
NO
Sugeenhet
SV
Sugenhet
PL
Jednostka ssąca
ES
Unidad de aspiración
PT
Unidade de sucção
HU
Váladékszívó
AR
FA
EN
After application, switch o the device and
remove the AC adaptor from the socket.
DE
Nach Gebrauch, das Gerät ausschalten und
das Netzteil aus der Steckdose ziehen.
FR
Après l’application, éteignez l’appareil et dé-
branchez l’adaptateur secteur CA de la prise.
IT
Dopo l’applicazione, spegnere il dispositivo e
rimuovere l’adattatore AC dalla presa di cor-
rente.
NL
Schakel het apparaat na gebruik uit en verwi-
jder de AC-adapter uit het stopcontact.
TR
Uygulamadan sonra cihazı kapatın ve AC
adaptörünü prizden çıkarın..
AR
FA
AC
FI
Kytke laite käytön jälkeen pois päältä ja poista
verkkolaite pistorasiasta.
NO
Etter bruk slår du av enheten og kobler vek-
selstrømadapteren fra stikkontakten.
SV
Efter appliceringen, stäng av enheten och ta
bort växelströmsadaptern från uttaget.
PL
Po użyciu wyłącz urządzenie i odłącz przewód
zasilacza prądu zmiennego z gniazda zasilania.
ES
Después de la aplicación, apague el disposi-
tivo y desenchufe el adaptador de CA de la
toma de corriente eléctrica.
PT
Após a aplicação, desligue o dispositivo e
desligue o transformador AC da tomada
elétrica.
HU
Ezután kapcsolja ki a készüléket és húzza ki a
hálózati csatlakozót.
11
Rossmax Swiss GmbH,
Widnauerstrasse 1, CH-9435 Heerbrugg, Switzerland
EN

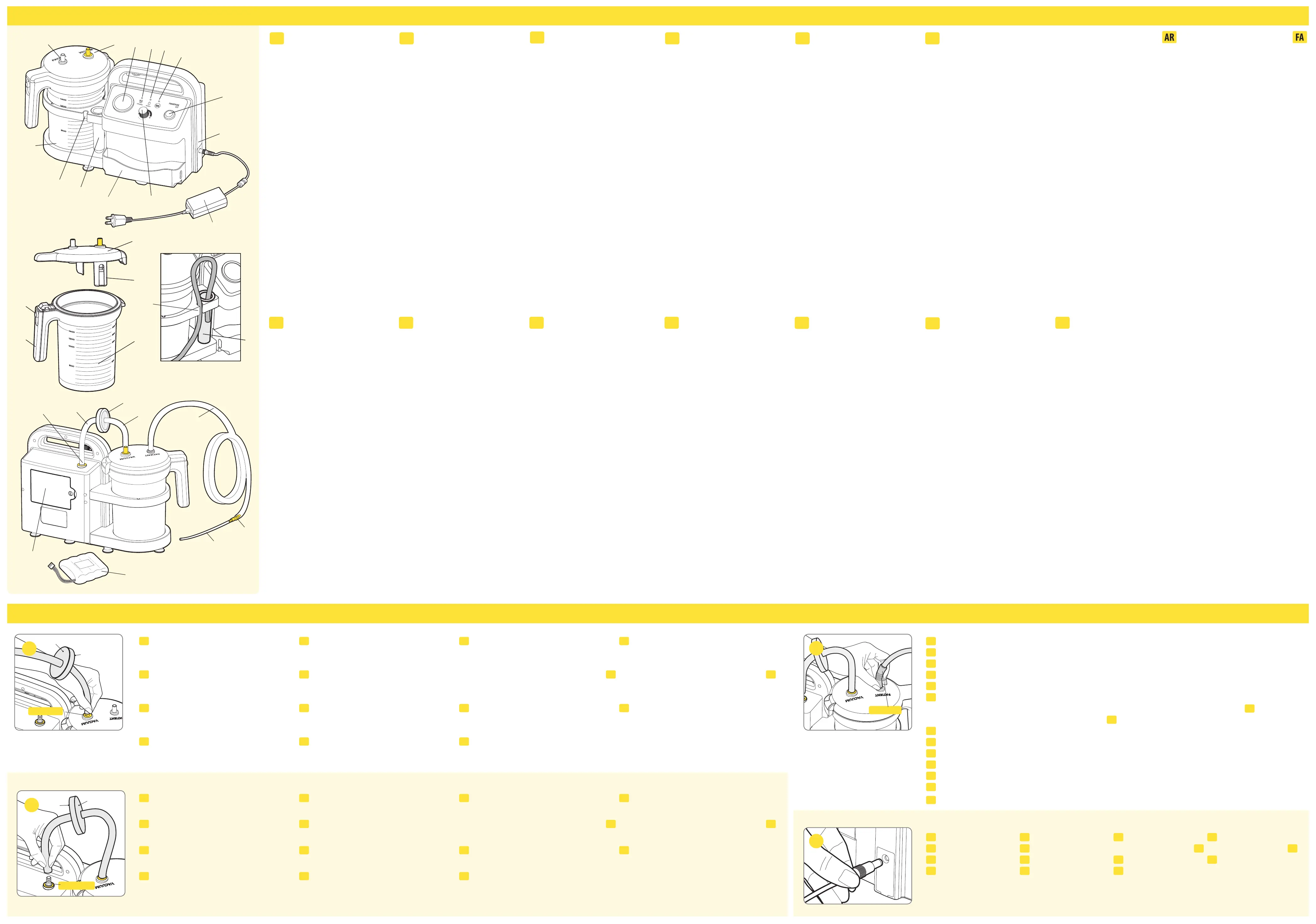

1. Suction unit
2. On/ O switch
3. Power Saving Key
4. LED indicator of Battery status
5. LED indicator of Charging status
6. Vacuum gauge
7. Canister “VACUUM” inlet
8. Canister “PATIENT” inlet
9. Collection canister (1,400 ml)
10. Tubing holder
11. Tubing depository
12. Accessory compartment
13. Vacuum ow adjustment knob/ vacuum
regulator
14. AC/DC switching adaptor/ AC adaptor
15. Canister lid
16. Overow valve
17. Canister supporting handle
18. Switch button of the canister handle
19. Air inlet
20. Connecting silicone tubing (Ø8 mm, 14 cm)
21. Antibacterial lter
22. Connecting PVC tubing (Ø1/4",180 cm)
23. Disposable manual regulator (Single use)
24. Disposable suction catheter (Single use)
25. Battery Cover
26. Battery Pack: Rechargeable Lithium-ion Bat-
tery
Note: Disposable manual regulator (23) and
Disposable suction catheter (24) are not
supplied by Rossmax.
TR
1. Emme ünitesi
2. Açma/Kapatma düğmesi
3. Güç Tasarrufu Anahtarı
4. Pil durumu LED göstergesi
5. Şarj durumu LED göstergesi
6. Vakum göstergesi
7. Toplama kutusu “VACUUM” (VAKUM) girişi
8. Toplama kutusu “PATIENT” (HASTA) girişi
9. Toplama kutusu (1.400 ml)
10. Hortum tutucu
11. Hortum saklama bölmesi
12. Aksesuar bölmesi
13. Vakum akışı ayar düğmesi/vakum düzenleyici
14. AC/DC değiştirme adaptoru/AC adaptoru
15. Toplama kutusu kapağı
16. Taşma supabı
17. Toplama kutusu destek kulpu
18. Toplama kutusu kulpunun açma düğmesi
19. Hava girişi
20. Silikon bağlantı hortumu (Ø8 mm, 14 cm)
21. Antibakteriyel filtre
22. PVC bağlantı hortumu (Ø1/4", 180 cm)
23. Manuel düzenleyici (Tek kullanımlık)
24. Emme kateteri (Tek kullanımlık)
25. Pil Kapağı
26. Pil Takımı: Şarj Edilebilir Lityum İyon Pil
Not: Tek kullanımlık manuel düzenleyici (23) ve
Tek kullanımlık emme kateteri (24) Rossmax
tarafından sağlanmaz.
DE
1. Absauganlage
2. Ein/Aus Knopf
3. Energiesparmodus
4. LED Anzeige von Batterie-Status
5. LED Anzeige von Lade-Status
6. Vakuumanzeige
7. Kanister "VAKUUM" Einlass
8. Kanister "PATIENT" Einlass
9. Sammelbehälter (1.400 ml)
10. Schlauchhalter
11. Schlauch-Verwahrungsort
12. Zubehörfach
13. Vakuum-Flow-Einstellknopf / Vakuumregler
14. AC / DC Schaltadapter / Netzteil
15. Kanister Deckel
16. Überströmventil
17. Kanister Stützgri
18. Schaltknopf des Kanistergries
19. Luft Einlass
20. Silikonschlauch angeschlossen
(Ø8 mm,14 cm)
21. Antibakterieller Filter
22. PVC-Schlauch (Ø1/4", 180 cm)
23. Einweg-Handregler (Einmalgebrauch)
24. Einweg-Saugkatheter (Einmalgebrauch)
25. Batteriefachdeckel
26. Akku: Wieder auadbare Lithium-Ionen-Akku
Hinweis: Einweg-Handregler (23) und Einweg-
Saugkatheter (24) werden nicht von
Rossmax geliefert.
FR
1. Dispositif d'aspiration
2. Interrupteur marche/arrêt
3. Touche d’économie d'énergie
4. Indicateur LED de l’état de la batterie
5. Indicateur LED de l’état de charge
6. Indicateur de vide
7. Entrée « VIDE » du réservoir
8. Entrée « PATIENT » du réservoir
9. Réservoir de collecte (1,400 ml)
10. Support du tuyau
11. Emplacement du tuyau
12. Compartiment pour accessoires
13. Bouton de réglage du ux de vide/régulateur
de vide
14. Adaptateur de commutation CA/CC / Adapta-
teur secteur CA
15. Couvercle du réservoir
16. Valve de décharge
17. Poignée de support du réservoir
18. Bouton de commutation de la poignée du
réservoir
19. Entrée d'air
20. Tuyau de raccordement en silicone (Ø8 mm,14
cm)
21. Filtre antibactérien
22. Tuyau de raccordement en PVC (Ø1/4", 180 cm)
23. Régulateur manuel jetable (usage unique)
24. Cathéter d'aspiration jetable (usage unique)
25. Capot de la batterie
26. Bloc-batterie : Batterie Lithium-ion rechargeable
Remarque : Le régulateur manuel jetable (23) et le
cathéter d'aspiration jetable (24) ne sont
pas fournis par Rossmax.
IT
1. Aspiratore
2. Interruttore ON/OFF
3. Chiave risparmio energetico
4. Indicazione della carica della batteria in LED
5. LED di stato della carica
6. Misuratore vacuum
7. Apertura scatola “VACUUM”
8. Apertura scatola “PATIENT”
9. Scatola contenitrice (1.400 ml)
10. Supporto tubo
11. Contenitore tubo
12. Scomparto accessori
13. Pomello regolazione usso vacuum/regola-
tore vacuum
14. AC/DC adattatore corrente/adattatore AC
15. Coperchio contenitore
16. Valvola overow
17. Maniglia di supporto al contenitore
18.
Bottone di spostamento della maniglia di supporto
19. Apertura aria
20. Tubo di connessione in silicone (Ø8 mm,14 cm)
21. Filtro antibatterico
22. Tubo di collegamento PVC (Ø1/4", 180 cm)
23. Regolatore manuale monouso (usa e getta)
24. Catatere aspirazione monouso (usa e getta)
25. Custodia della batteria
26.
Pacchetto batterie: batterie ricaricabili agli ioni di litio
Note: regolatore manuale monouso (23) e
catetere di aspirazione monouso (24) non
sono forniti da Rossmax
NL
1. Zuigeenheid
2. Aan/uit-schakelaar
3. Energiebesparingsknop
4. LED-indicator van batterijstatus
5. LED-indicator van laadstatus
6. Vacuümmeter
7. Bak “VACUÜM”-inlaat
8. Bak “PATIËNT”-inlaat
9. Verzamelbak (1.400 ml)
10. Slanghouder
11. Opslag slangen
12. Accessoirevak
13.
Knop voor instellen vacuümstroom/vacuümregelaar
14. AC/DC-wisseladapter/ AC-adapter
15. Deksel van bak
16. Overstroomventiel
17. Steungreep bak
18. Schakelaar op bakgreep
19. Luchtinlaat
20. Silicone-aansluitslang (Ø8 mm, 14 cm)
21. Antibacterieel lter
22. PVC-aansluitslang (Ø1/4", 180 cm)
23. Handmatige regelaar voor eenmalig gebruik
24.
Handmatige zuigkatheter voor eenmalig gebruik
25. Batterijdeksel
26. Batterij: Oplaadbare lithium-ion-batterij
Opmerking: Handmatige regelaar voor een-
malig gebruik (23) en zuigkatheter
voor eenmalig gebruik (24) worden
niet geleverd door Rossmax.
FI
1. Imulaite
2. Päälle/Pois-kytkin
3. Virransäästönäppäin
4. Akun tilan LED-merkkivalo
5. Latauksen tilan LED-merkkivalo
6. Vakuumimitta
7. Säiliön “VAKUUMI”-tulo
8. Säiliön “POTILAS”-tulo
9. Keräyssäiliö (1 400 ml)
10. Putkipidike
11. Putkien säilytyspaikka
12. Lisävarustelokero
13. Vakuumivirran säätönuppi / vakuumisäädin
14. AC/DC-kytkentäsovitin/Verkkolaite
15. Säiliön kansi
16. Ylivuotoventtiili
17. Säiliön tukikahva
18. Säiliön kahvan kytkinpainike
19. Ilmanotto
20. Yhdistävä silikoniputki (Ø8 mm, 14 cm)
21. Antibakteerinen suodatin
22. Yhdistävä PVC-putki (Ø1/4", 180 cm)
23. Kertakäyttöinen manuaalinen säädin (yksi
käyttö)
24. Kertakäyttöinen imukatetri (yksi käyttö)
25. Akun kansi
26. Akkupakkaus: Ladattava litium-ioni-akku
Huomautus: Kertakäyttöinen manuaalinen
säädin (23) ja kertakäyttöinen imu-
katetri (24) eivät kuulu Rossmaxin
toimitukseen.
NO
1. Sugeenhet
2. Strømbryter
3. Strømsparingsknapp
4. LED-indikator for batteristatus
5. LED-indikator for ladestatus
6. Vakuummåler
7. Beholderinntak «VAKUUM»
8. Beholderinntak «PASIENT»
9. Beholder (1400 ml)
10. Slangeholder
11. Slangelager
12. Tilbehørsrom
13. Vakuumstrømjusteringsknott/vakuumregu-
lator
14. Veksel-/likestrømadapter
15. Beholderlokk
16. Overskuddsventil
17. Beholderbærebøyle
18. Bryterknapp på beholderhåndtak
19. Luftinntak
20. Silikontilkoblingsslange (Ø8 mm, 14 cm)
21. Antibakterielt lter
22. PVC-tilkoblingsslange (Ø1/4", 180 cm)
23. Manuell regulator (engangsbruk)
24. Sugekateter (engangsbruk)
25. Batterideksel
26. Batteripakke: Oppladbart litium-ion-batteri
Merknad: Manuell regulator (engangsbruk) (23)
og sugekateter (engangsbruk) (24)
leveres ikke av Rossmax.
SV
1. Sugenhet
2. Strömbrytare
3. Energisparknapp
4. LED-indikator för batteristatus
5. LED-indikator för laddningsstatus
6. Vakuummätare
7. Behållarens intag “VACUUM” (VAKUUM)
8. Behållarens “PATIENT”-intag
9. Insamlingsbehållare (1400 ml)
10. Slanghållare
11. Slangförvaring
12. Tillbehörsfack
13. Inställningsvred för vakuumöde/vakuum-
reglering
14. Adapter för växling mellan växel- och lik-
ström/växelströmsadapter
15. Behållarlock
16. Överströmningsventil
17. Stödhandtag för behållaren
18. Omkopplare på behållarhandtaget
19. Luftintag
20. Anslutning av silikonslang (Ø8 mm, 14 cm)
21. Antibakteriellt lter
22. Anslutning av PVC-slang (Ø1/4", 180 cm)
23. Manuell regulator för engångsbruk
24. Manuell sugkateter för engångsbruk
25. Batterilucka
26. Batteripack: Uppladdningsbart litiumjonbatteri
OBS! Manuell regulator för engångsbruk (23)
och sugkateter för engångsbruk (24) med-
följer inte från Rossmax.
PL
1. Jednostka ssąca
2. Przełącznik Włączenie/Wyłączenie
3. Przycisk oszczędzania energii
4. Wskaźnik LED stanu baterii
5. Wskaźnik LED stanu ładowania
6. Wskaźnik podciśnienia
7. Wejście zbiornika PODCIŚNIENIE
8. Wejście zbiornika PACJENT
9. Zbiornik (1400 ml)
10. Uchwyt węża
11. Schowek na wąż
12. Schowek na akcesoria
13. Pokrętło regulacji przepływu/regulator
podciśnienia
14. Przełączany zasilacz prąd zmienny/prąd
stały/Zasilacz prądu zmiennego
15. Pokrywa zbiornika
16. Zawór przelewowy
17. Uchwyt podtrzymujący zbiornik
18. Przycisk przełącznika uchwytu zbiornika
19. Wlot powietrza
20. Podłączenie węża silikonowego (Ø8 mm, 14 cm)
21. Filtr antybakteryjny
22. Podłączenie węża z PCW (Ø1/4", 180 cm)
23. Jednorazowy regulator ręczny
24. Jednorazowy cewnik ssący
25. Pokrywa akumulatora
26. Zestaw baterii: Ładowalna bateria litowo-jonowa
Uwaga: Jednorazowy regulator ręczny (23) i
jednorazowy cewnik ssący (24) nie są
dostarczane przez rmę Rossmax.
ES
1. Unidad de aspiración
2. Interruptor de encendido y apagado
3. Botón de ahorro de energía
4. Indicador LED de estado de la batería
5. Indicador LED de estado de carga
6. Indicador de vacío
7. Entrada “VACUUM” (VACÍO) del depósito
8. Entrada “PATIENT” (PACIENTE) del depósito
9. Depósito de extracción (1400 ml)
10. Soporte del tubo
11. Almacenamiento para los tubos
12. Compartimento para accesorios
13. Perilla de ajuste de ujo de vacío/regulador
de vacío
14.
Adaptador de cambio de CA/CC y adaptador de CA
15. Tapa del depósito
16. Válvula de exceso de ujo
17. Asa de sujeción del depósito
18. Botón de conmutación del asa del depósito
19. Entrada de aire
20. Tubo de silicona de unión (Ø8 mm, 14 cm)
21. Filtro antibacterias
22. Tubo de PVC de unión (Ø1/4", 180 cm)
23. Regulador manual desechable (un solo uso)
24. Cánula de aspiración desechable (un solo uso)
25. Tapa de la batería
26. Paquete de la batería: Batería de iones de
litio recargable
Nota: Rossmax no suministra el regulador
manual desechable (23) ni la cánula de
aspiración (24) desechable.
PT
1. Unidade de sucção
2. Interruptor para Ligar/Desligar
3. Botão de poupança de energia
4. Indicador LED do estado da bateria
5. Indicador LED do estado de carregamento
6. Vacuómetro
7. Entrada “VACUUM” (Vácuo) do recipiente
8. Entrada “PATIENT” (Paciente) do recipiente
9. Recipiente de recolha (1.400 ml)
10. Suporte para tubo
11. Depósito de tubos
12. Compartimento de acessórios
13. Botão de ajuste do uxo do vácuo/regulador
de vácuo
14. Adaptador de comutação AC/DC/Transfor-
mador AC
15. Tampa do recipiente
16. Válvula de descarga
17. Pega do recipiente
18. Botão da pega do recipiente
19. Entrada de ar
20. Tubo de ligação em silicone (Ø8 mm, 14 cm)
21. Filtro antibacteriano
22. Tubo de ligação em PVC (Ø1/4", 180 cm)
23. Regulador manual descartável (Utilização
única)
24. Cateter de sucção descartável (Utilização
única)
25. Tampa da bateria
26. Bateria: Bateria de iões de lítio recarregável
Nota: o regulador manual descartável (23) e o
cateter de sucção descartável (24) não são
fornecidos pela Rossmax.
HU
1. Váladékszívó
2. Be/kikapcsoló gomb
3. Energiatakarékos gomb
4. Elem töltöttségi állapotát jelző LED
5. Töltési állapotot jelző LED
6. Vákuummérték
7. “VACUUM” feliratú csatlakozócsonk
8. “PATIENT” feliratú csatlakozócsonk
9. Gyűjtőtartály (1400 ml)
10. Szívócsőtartó
11. Szívócsőtároló
12. Tartozéktároló
13. Vákuumszabályzó gomb
14. Hálózati adapter
15. Tartályfedél
16. Túlfolyásgátló szelep
17. Tartálytámasztó kar
18. Tartálykar kapcsolója
19. Légfelvevő
20. Szilikon csatlakozócső (Ø8 mm, 14 cm)
21. Antibakteriális szűrő
22. PVC csatlakozócső (Ø1/4", 180 cm)
23. Eldobható manuális szabályzó (egyszerhasz-
nálatos)
24. Eldobható szívó katéter (egyszerhasználatos)
25. Akkumulátortartó rekesz
26. Akkumulátor: Újratölthető lítium-ion akku-
mulátor
Megjegyzés: Az eldobható manuális szabályzót
(23) és az eldobható szívókatétert
(24) nem a Rossmax szolgáltatja.
EN
Connect one end of the connecting silicone tubing (Ø: 8
mm, L: 14cm), with the antibacterial lter marked “IN” side,
to the canister VACUUM inlet marked in Yellow
DE
Verbinden Sie ein Ende des verbindenden Silikonschlauch-
es (Ø8 mm, 14cm) mit dem antibakteriellen Filter, an der
Seite welche mit “IN” markiert ist , mit dem Kanister VACU-
UM beim Einlass
FR
Connectez une extrémité du tuyau de raccordement en
silicone (Ø8 mm, 14 cm), avec le côté du ltre antibactérien
marqué « ENTRÉE », sur l’entrée VIDE du réservoir marquée
en jaune.
IT
Collegare l’estremità del tubo di connessione in silicone
(Ø8 mm,14cm), con il ltro antibatterico dove contrasseg-
nato con “IN”, verso l’apertura della scatola VACUUM.
NL
Sluit een uiteinde van de silicone-aansluitslang (Ø8 mm, 14
cm), met de kant met het antibacteriële lter gemarkeerd
met “IN”, aan op de in geel gemarkeerde inlaat VACUÜM
van de bak.
TR
Silikon bağlantı hortumunun (Ø8 mm, 14 cm), antibak-
teriyel ltrenin “IN” (GİRİŞ) şeklinde işaretlenmiş tarafındaki
ucunu, sarı renkle belirtilmiş toplama kutusu VACUUM (VA-
KUM) girişine bağlayın.
AR
IN
VACUUM
FA
VACUUMIN
FI
Yhdistä yhdistävän silikoniputken toinen pää (Ø8 mm, 14
cm) ja antibakteerinen suodatin, jonka sivulla on merkintä
“IN” (Sisään), säiliön keltaisella merkittyyn VAKUUMI-tuloon.
NO
Koble den ene enden av silikontilkoblingsslangen (Ø8 mm,
14 cm) med det antibakterielle lteret på siden merket «IN»
til beholderens VAKUUM-inntak markert med gult.
SV
Anslut ena änden av anslutningsslangen av silikon (Ø8
mm, 14 cm) till det antibakteriella ltrets sida som är märkt
“IN”, till behållarens intag VACUUM (VAKUUM) som är märkt
med gult.
PL
Podłącz końcówkę węża silikonowego (Ø8 mm, 14 cm)
z ltrem antybakteryjnym, stroną z oznaczeniem „IN”, do
żółtego złącza zbiornika PODCIŚNIENIA.
ES
Conecte un extremo del tubo de silicona de unión (Ø8
mm, 14 cm), con el ltro antibacterias marcado con el lado
“IN” (ENTRADA), con la entrada VACUUM (VACÍO) marcada
en amarillo.
PT
Ligue uma extremidade do tubo de ligação em silicone
(Ø8 mm, 14 cm), com o lado do ltro antibacteriano mar-
cado com “IN” (Entrada), à entrada VACUUM (Vácuo) mar-
cada em amarelo.
HU
Csatlakoztassa a szilikoncső egyik végét (Ø8 mm, 14cm), a
“VACUUM” felirattal ellátott csatlakozócsonkhoz, úgy, hogy
az antibakteriális szűrő az “IN”-en legyen.
EN
Connect the other end, with the antibacterial lter marked
“OUT” side, to the “AIR INLET” connector marked in Yellow
of the suction unit
DE
Verbinden Sie das andere Ende des Filters, welches mit
“OUT” versehenen ist, mit dem “AIR INLET” -Anschluss der
Sauganlage.
FR
Connectez l’autre extrémité, avec le côté du ltre antibac-
térien marqué « SORTIE », au connecteur « ENTRÉE D’AIR »
marqué en jaune sur l’unité d’aspiration.
IT
Collegare l’altra estremità con il ltro antibatterico dove con-
trassegnato con “OUT”, verso il connettore dell’”APERTURA
ARIA” dell’unità di aspirazione.
NL
Sluit het andere uiteinde, met de kant met het antibacte-
riële lter gemarkeerd met “OUT”, aan op de in geel met
“AIR INLET” gemarkeerde aansluiting van de zuigeenheid.
TR
Antibakteriyel ltrenin “OUT” (ÇIKIŞ) şeklinde işaretlenmiş
tarafındaki ucu da emme ünitesinin sarı renkle belirtilmiş
“HAVA GİRİŞİ” bağlayıcısına takın.
AR
OUT
OUT
FA
FI
Liitä toinen pää ja antibakteerin suodatin, jonka sivul-
la on merkintä “OUT” (Ulos), keltaisella merkittyyn
imuyksikön”ILMANOTTO”-liitäntään.
NO
Koble den andre enden med det antibakterielle lteret på
siden merket «OUT» til «LUFTINNTAKSKONTAKTEN» merket
med gult på sugeenheten.
SV
Anslut den andra änden till det antibakteriella ltrets sida
som är märkt “OUT” (UT) till anslutningen “AIR INLET” (LUFT-
INTAG) som är märkt i gult på sugenheten.
PL
Podłącz drugI koniec z ltrem antybakteryjnym stroną z
oznaczeniem „OUT” do żółtego złącza „WLOT POWIETRZA”
ssaka.
ES
Conecte el otro extremo, con el ltro antibacterias marca-
do con el lado “OUT” (SALIDA), con el conector “AIR INLET”
(ENTRADA DE AIRE) marcado en amarillo de la unidad de
aspiración.
PT
Ligue a outra extremidade, com o lado do ltro antibacte-
riano marcado com “OUT” (Saída), ao conector “AIR INLET”
(Entrada de ar) da unidade de sucção marcado em amarelo.
HU
Csatlakoztassa a másik végét a légfelvevőnyíláshoz úgy,
hogy az antibakteriális szűrő az “OUT” jelzésen legyen.
EN
Connect the connecting PVC tubing (Ø: 1/4", L: 180 cm) to the canister “PATIENT” inlet
DE
Verbinden Sie den PVC Schlauch (Ø1/4", 180 cm) mit dem Kanister “PATIENT” beim Einlass
FR
Connectez le tuyau de raccordement en PVC (Ø1/4", 180 cm) à l’entrée « PATIENT » du réservoir
IT
Collegare il tubo di connessione PVC (Ø1/4", 180 cm) all’apertura / insenatura “PATIENT” della scatola
NL
Sluit de PVC-aansluitslang Ø1/4", 180 cm) aan op de ingang “PATIËNT” van de bak
TR
PVC bağlantı hortumunu (Ø1/4", 180 cm) toplama kutusu “PATIENT” (HASTA) girişine bağlayın
/PVC
AR
/PVC
FA
FI
Liitä yhdistävä PVC-putki (Ø1/4", 180 cm) säiliön “POTILAS”-tuloon
NO
Koble PVC-tilkoblingsslangen (Ø1/4", 180 cm) til beholderens «PASIENT»-inntak
SV
Anslut anslutningsslangen av PVC (Ø1/4", 180 cm) till behållarens “PATIENT”-intag
PL
Podłącz wąż z PCW (Ø1/4", 180 cm) do wejścia „PACJENT” zbiornika
ES
Conecte el tubo de PVC de unión (Ø1/4", 180 cm) con la entrada “PATIENT” (PACIENTE) del depósito.
PT
Ligue o tubo de ligação em PVC (Ø1/4", 180 cm) à entrada “PATIENT” (Paciente) do recipiente
HU
Csatlakoztassa a PVC csövet (Ø1/4",180cm) a “PATIENT” csatlakozócsonkhoz
VACUUM
)
AC
/PVC
.
EN
Connect the AC adaptor
DE
Schliessen Sie das Netzteil an
FR
Branchez l’adaptateur secteur CA
IT
Collegare l’adattatore AC
NL
Sluit de AC-adapter aan
TR
AC adaptörünü bağlayın
AR
AC
FA
FI
Liitä verkkolaite
NO
Koble til vekselstrømadapteren
SV
Anslut växelströmsadaptern
PL
Podłącz zasilacz prądu zmiennego
ES
Conecte el adaptador de CA
PT
Ligue o transformador AC
HU
Csatlakoztassa a hálózati adapter
.
.
.
VACUUM
.
.
.
PVC
/
.
.
.)(
4
9
15
16
17
18
11
10
Assembling Procedures
Product identication
1
VACUUM
IN
OUT
2
IN
OUT
AIR INLET
3
PATIENT
I
O
I
O
1
2
3
4
7
8
9
10
11
12
14
5
6
13
19
20
21
20
22
23
24
25
26
Specyfikacje produktu
| Marka: | Rossmax |
| Kategoria: | Medyczny |
| Model: | V7 |
Potrzebujesz pomocy?
Jeśli potrzebujesz pomocy z Rossmax V7, zadaj pytanie poniżej, a inni użytkownicy Ci odpowiedzą
Instrukcje Medyczny Rossmax
24 Września 2024
23 Września 2024
21 Września 2024
20 Września 2024
16 Września 2024
13 Września 2024
12 Września 2024
12 Września 2024
11 Września 2024
9 Września 2024
Instrukcje Medyczny
Najnowsze instrukcje dla Medyczny
28 Września 2024
27 Września 2024
27 Września 2024
27 Września 2024
27 Września 2024
26 Września 2024
26 Września 2024
26 Września 2024
24 Września 2024
24 Września 2024
