Speaker-Level to
Line-Level Interface
ADP-1.2
Instruction Manual
ADP-1.2 manual 1/22/04 11:37 AM Page 1
Product Overview
The ADP-1.2 speaker-level to line-level interface attenuates speaker-level
audio from a stereo receiver or amplifier to create a line-level signal. This
line-level signal can then be fed to a high-powered amplifier for those
applications requiring greater power.

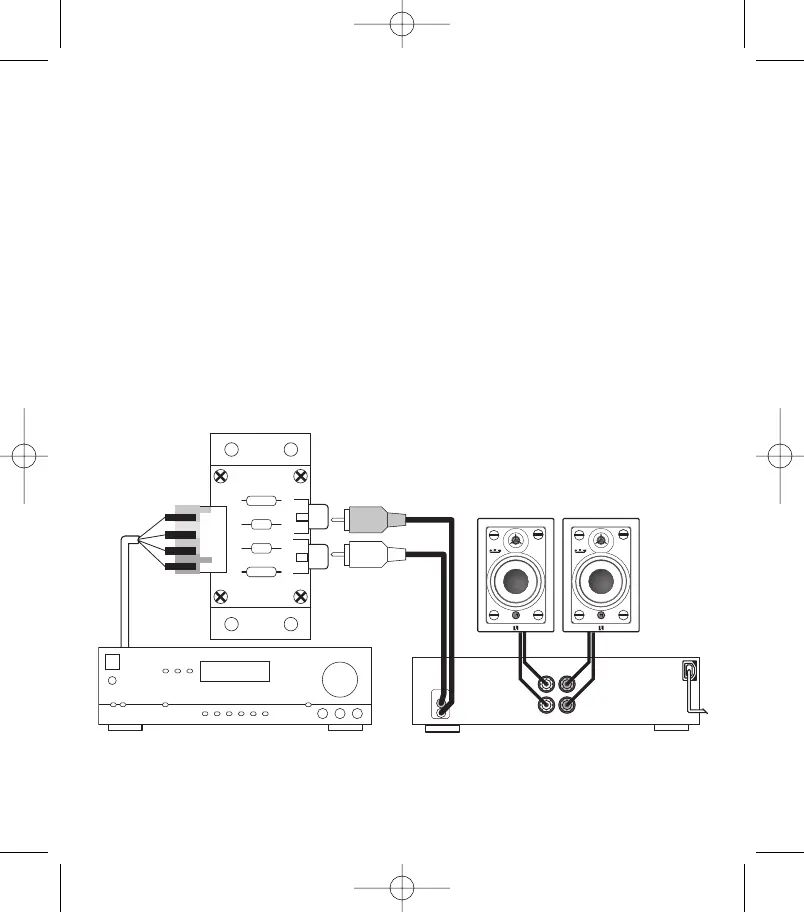

Connection Instructions
Connect the speaker-level outputs of the stereo to the detachable input
connector of the ADP-1.2 using a four-conductor speaker wire. Using RCA
cables, connect the left and right outputs to the line-level inputs of the high-
powered amplifier. See Figure 1.
L
R
+
-
OUTPUT
150 W/CH RMS
4-8 OHMS
RIGHT LEFT
AMPLIFIER OR RECEIVER AMPLIFIER
LINE
INPUT
SPEAKER LEVEL
TO LINE LEVEL
INTERFACE
R1
R2
R3
R4
LEFT RIGHT
L+ L- R- R+
INPUT
RUSSOUND INC.
ADP-1.2
SPEAKERS
ADP-1.2
RCA CABLES
4-CONDUCTOR
SPEAKER WIRE
102.5
Figure 1
ADP-1.2 manual 1/22/04 11:37 AM Page 2
Mounting
Mount the ADP-1.2 using the two mounting brackets. Be sure that the bottom
of the circuit does not rest against the mounting surface. See side view of
ADP-1.2 in Figure 2.
Technical Information
Power: 250 W/ch RMS continuous
500 W/ch peak
Attenuation: -30dB
Input Connector: Screwless removable snap connector
Wire Size: Up to 14-gauge wire
Output Connectors: RCA female
Dimensions: 2-1/2 x 3-3/4 inches
Figure 2
ADP-1.2 manual 1/22/04 11:37 AM Page 3
