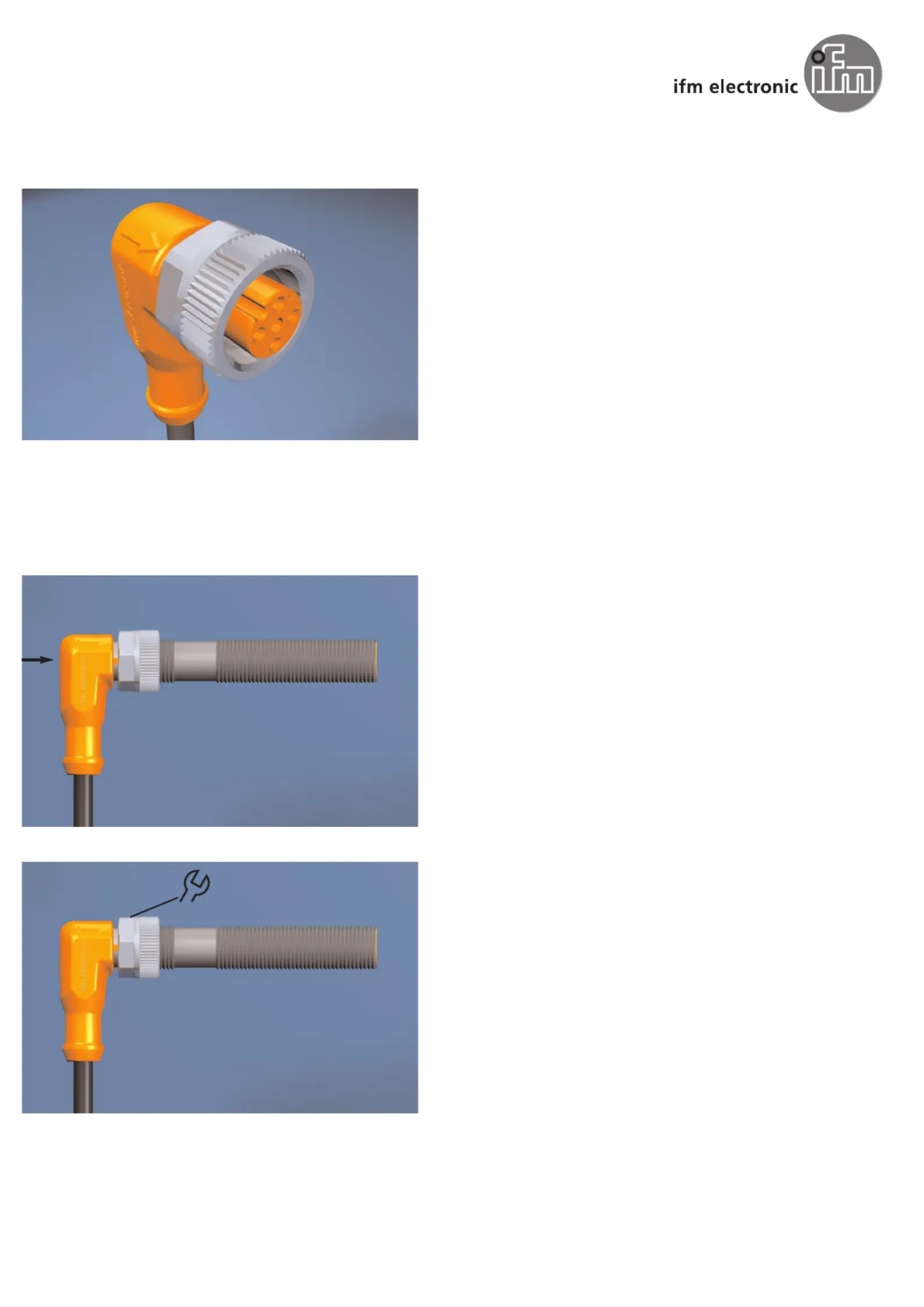

Verbinden Sie den Steckverbinder mit dem Sensor, der Pfeil

zeigt die richtige Lage der Kodierung. Um die angegebene

Schutzart zu gewährleisten, muss die Überwurfmutter mit

einem Anzugsdrehmoment von 0,6 Nm (handfest) bis 1,5 Nm

(Schlüsselmontage) angezogen werden.

Connect the connector to the sensor; the arrow indicates the

right position of the coding. To ensure the indicated

protection rating, the coupling nut must be tightened with a

tightening torque from 0.6 Nm (hand-tight) to 1.5 Nm (using

a torque wrench).

Raccorder le connecteur au capteur, la flèche indique la

bonne direction du codage. Afin d'assurer le degré de

protection indiqué, il faut serrer l'écrou avec un couple de

serrage de 0,6 Nm (à la main) à 1,5 Nm (avec une clé).

Montagehinweis / Mounting instruction / Instruction de montage

Beim Einsatz in rauen Umgebungen ziehen Sie die Über-

wurfmutter mit einem Schlüssel (SW14) eine Raste weiter

fest, um Schock- und Vibrationsfestigkeit zu erhöhen. Zur

Demontage verwenden Sie ebenfalls einen Schlüssel (SW14).

For applications in harsh environments tighten the coupling

nut by turning it one notch further with a key (width across

flats 14) to increase shock and vibration resistance.

For removal also use a key (width across flats 14).

Pour les applications en environnement agressif serrer

l'écrou en le tournant d'un cran d'arrêt supplémentaire, avec

une clé (cote sur plat 14), afin d'augmenter la tenue aux

chocs et vibrations. Utiliser également une clé (cote sur plat

14) pour le démontage.

Zur Demontage lösen Sie die Überwurfmutter und drücken

gleichzeitig den Steckverbinder gegen den Sensor.

For removal loosen the coupling nut and at the same time

press the connector against the sensor.

Pour le démontage desserrer l'écrou et presser simultané-

ment le connecteur contre le capteur.

14

Sachnr. 704149/01 12/2007
