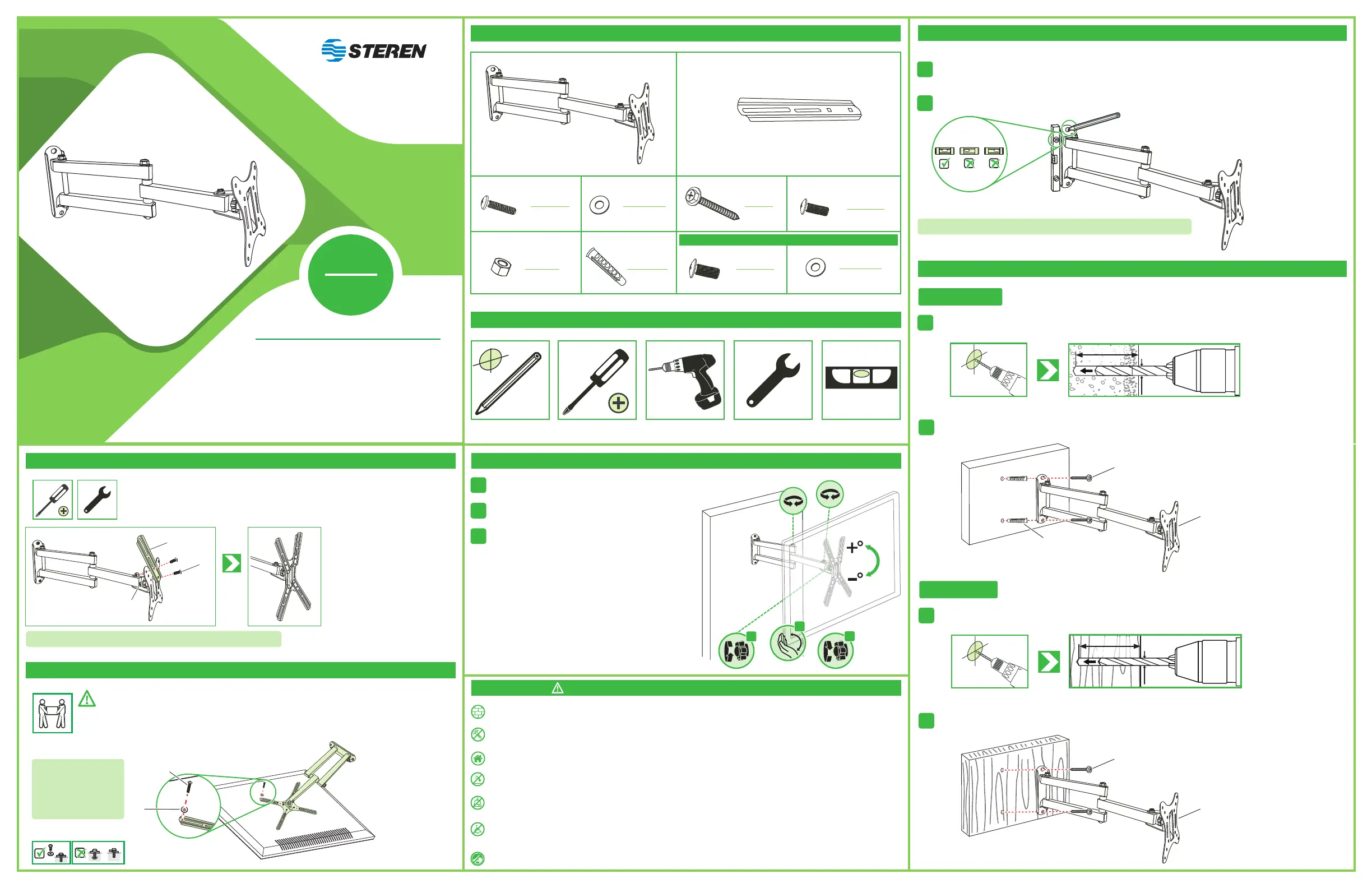

Manual de instrucciones

SOPORTE PARA PANTALLAS

DE 17" A 42"

Antes de utilizar el producto, lee el siguiente instructivo.

La información que se muestra en este manual sirve únicamente como referencia sobre el producto. Debido a actualizaciones pueden

existir diferencias. Por favor, consulta nuestra página web www.steren.com para obtener la versión más reciente de este manual.

1018m

STV-034

V2.2

CONTENIDO

HERRAMIENTAS NECESARIAS

C (4 tornillos)

(1 Soporte)

A

M5X10

F (8 tornillos)

M5X15

D (4 rondanas)

M5

G (8 tuercas)

2”

H (2 taquetes)

2”

E (2 pijas)

B (4 brazos)

M6X16

(4 tornillos)

M6

(4 rondanas)

Únicamente para VESA 200 x 200

PREPARATIVOS PARA LA INSTALACIÓN

INSTALACIÓN DEL SOPORTE

Localiza el lugar* donde deseas instalar el soporte; colócalo sobre la superficie para asegurarte de

que la instalación será correcta y verifica que esté nivelado usando la burbuja central del nivelador.

1

Utiliza una broca de 10 mm para perforar sobre las marcas que realizaste, a una profundidad de 2”.

1

Realiza las marcas para las perforaciones.

*Asegúrate de que no haya tuberías ocultas con cableado eléctrico, gas o agua.

2

a) Sobre concreto

Perfora

(2")

ø 10mm

(ø 3/8")

50,9 mm

Inserta los taquetes (H) en los orificios. Monta el soporte y fíjalo con las pijas (E).

2

E

A

H

E

Monta el soporte y fíjalo con las pijas (E).

2

Utiliza una broca de 3 mm para perforar sobre las marcas que realizaste, a una profundidad de 2”.

1

b) Sobre madera

Perfora

ø 3mm

(2")

50,9 mm

A

Coloca los brazos (B)en cada esquina de la base del soporte y fíjalos con las

tuercas (G) y los tornillos (F) en el orden que se muestra.

Utiliza 4 tornillos (C) y las 4 rondanas (D)para fijar el soporte en la parte posterior de la

pantalla.

COLOCACIÓN DE BRAZOS

INSTALACIÓN DE PANTALLA

F

B

G

Usa un desarmador y una llave española de 8 mm para apretar las piezas

No instales p

antallas de más de 42” o con un peso mayor a 15 kg

Los tornillos suministrados son de

medidas estándar. Te recomenda-

mos consultar el manual de

instrucciones de tu pantalla para

obtener información acerca de los

tornillos necesarios para montarla

en un soporte

TV

TV

TV

C

D

AJUSTES

Afloja el seguro de rosca.

1

Inclina la pantalla para obtener el ángulo de visión deseado.

•El

ige una pared sólida y lisa para poder fijar con seguridad el soporte.

•No aprietes excesivamente los tornillos.

•Este producto está diseñado para uso en interiores; utilizarlo en exteriores podría ocasionar fallas y heridas personales.

•Evita las caídas del equipo,ya que podría sufrir daños.

•No excedas la capacidad de carga máxima de 15 kg.

•Este aparato no se destina para utilizarse por personas (incluyendo niños),cuyas capacidades físicas,sensoriales o mentales sean

diferentes o estén reducidas,o carezcan de experiencia o conocimiento.

• Los niños deben supervisarse para asegurar que no empleen el aparato como juguete.

PRECAUCIONES

2

Aprieta nuevamente el seguro de rosca hasta que el soporte

quede firme.

3

1

1

1

3

1

2

M4X16
