AWMS-NDB-F Page 1 of 7
Installation Guide
AWMS-NDB
AWM Dynamic Notebook Arm
IMPORTANT INFORMATION
!Please ensure this product is installed as per these installation instructions.
!Do not remove/ throw away the plastic cap on the base.
! This product is compatible with Atdec AWM Series products.
! Curved monitors, deep devices (such as all-in-one PCs) and offset VESA locations exert additional leverage that can exceed
the capacity of the mount even though the monitor weight may be within the stated range.
! The manufacturer accepts no responsibility for incorrect installation.
CONTENTS
F Clamp
Page 2
Base
Page 3
Dynamic Arm
Page 4
AWM Notebook Tray
Page 4
AWM-FF
Component Checklist + Clamp Installation
AWM-LB
Component Checklist + Base Installation
AWM-AD
Component Checklist + Arm Installation
AWM-HN
Component Checklist + Tray Installation
COMPONENT CHECKLIST
AWM-AD
Dynamic
Arm
(x1)
AWM-HN
AWM
Notebook Tray
(x1)
AWM-FF
F Clamp
(x1)

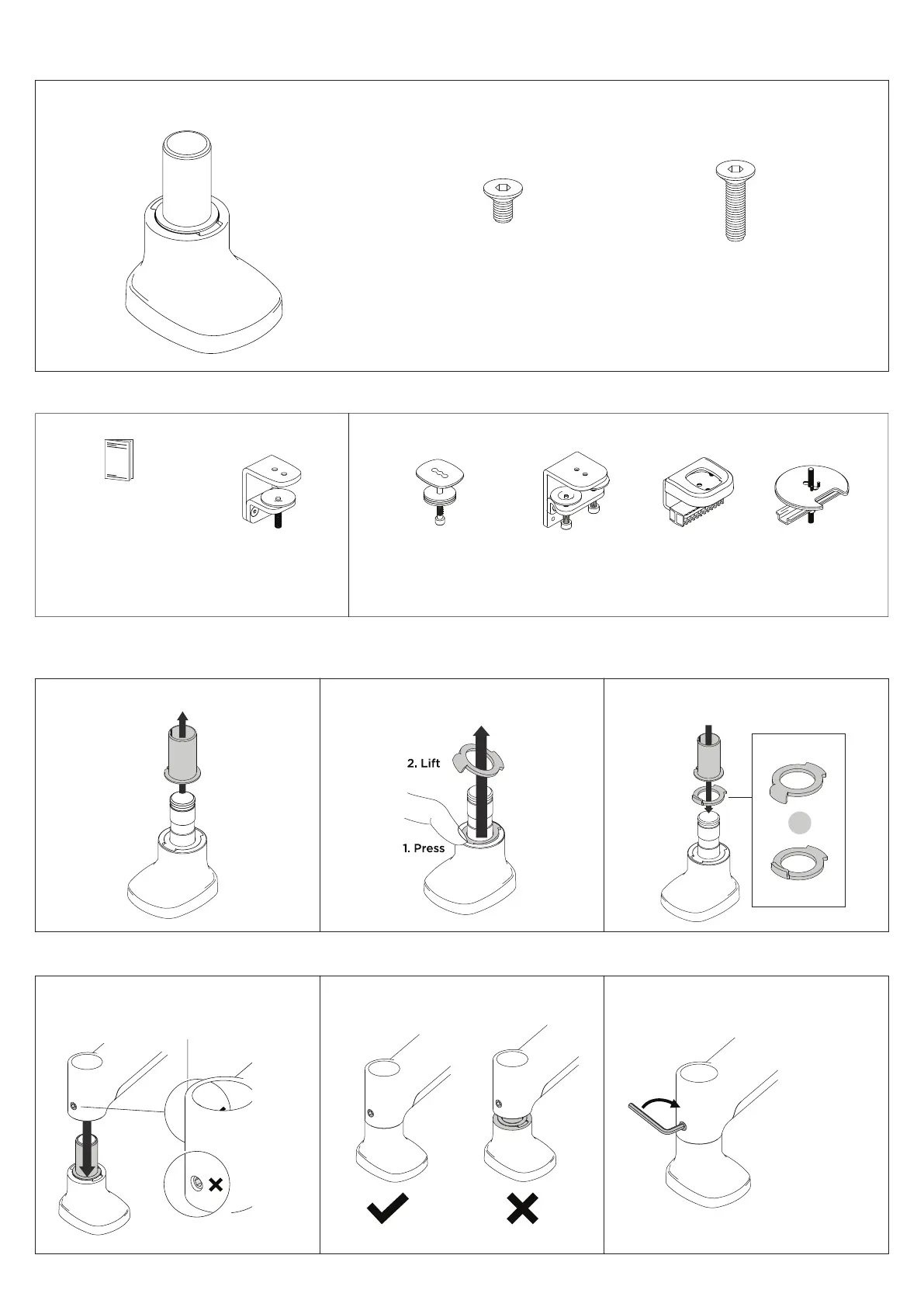

AWM-LB
Base
(x1)
• Phillips Head
Screwdriver
REQUIRED TOOLS
AWMS-NDB-F Page 2 of 7
AWM-FF
F Clamp
COMPONENT CHECKLIST
D
5mm Allen key
(x1)
B
Lower Clamp
(x1)
A
Upper Clamp
(x1)
C
Screw M8 x 16mm
(x2)
1. Attach base to upper clamp
Fasteners
supplied
with base
2. Attach lower clamp to upper clamp
2.1 Measure the worksurface thickness and
choose the suitable lower clamp position
2.3 Attach lower clamp to upper
clamp in the suitable position
using the two provided screws.
(Normal position shown here)
2.2 If using inverted
position change the
screw direction of
the lower clamp
A B
A - Normal
0 - 36mm
(0.00 - 1 ”)
B - Inverted
36 - 79mm
(1 - 3 ) ””Note: If there is only a small gap
behind the worksurface, perform
Step 3.1 before this step.
3. Fit xing to work surface
3.1 Place in desired location on worksurface Screw in pressure plate and 3.2 tighten rmly.
5mm
allen key
Mounting
surface
AWMS-NDB-F Page 3 of 7
AWM-LB
Base
COMPONENT CHECKLIST
2. Set arm rotation to 180° (optional)
Note: default arm rotation is set to rotate 360°
2.1 Remove plastic sleeve. To remove rotation ring press down 2.2
on front edge and lift.
2.3 Replace rotation ring in the desired
orientation and replace plastic sleeve.
360°
OR
Default Position
Flipped Position
180°
3. Fit arm onto Base
3.1 Push arm onto base, grub screw must
be backed off at this time.
3.2 Ensure arm is fully pushed onto base. Tighten set screw.3.3
NOTE: Check
the arm pan
adjustment is
smooth after
tightening.
NOTE: Ensure plastic
sleeve is on shaft
before tting arm.
1. Attach Base to Fixing
1.1 Follow the F Clamp
installation guide
on pages 2 of this
booklet or provided
with your alternate
xing option.
Heavy Duty
F Clamp
AWM-FH
Also Compatible
Bolt Through
Kit
AWM-FB
Supplied
F Clamp
AWM-FF
C Clamp
AWM-FC
Grommet
Clamp
AC-GC
B
Screw M8 x 16mm
(x1)
A
Base
(x1)
C
Screw M8 x 30mm
(x1)
