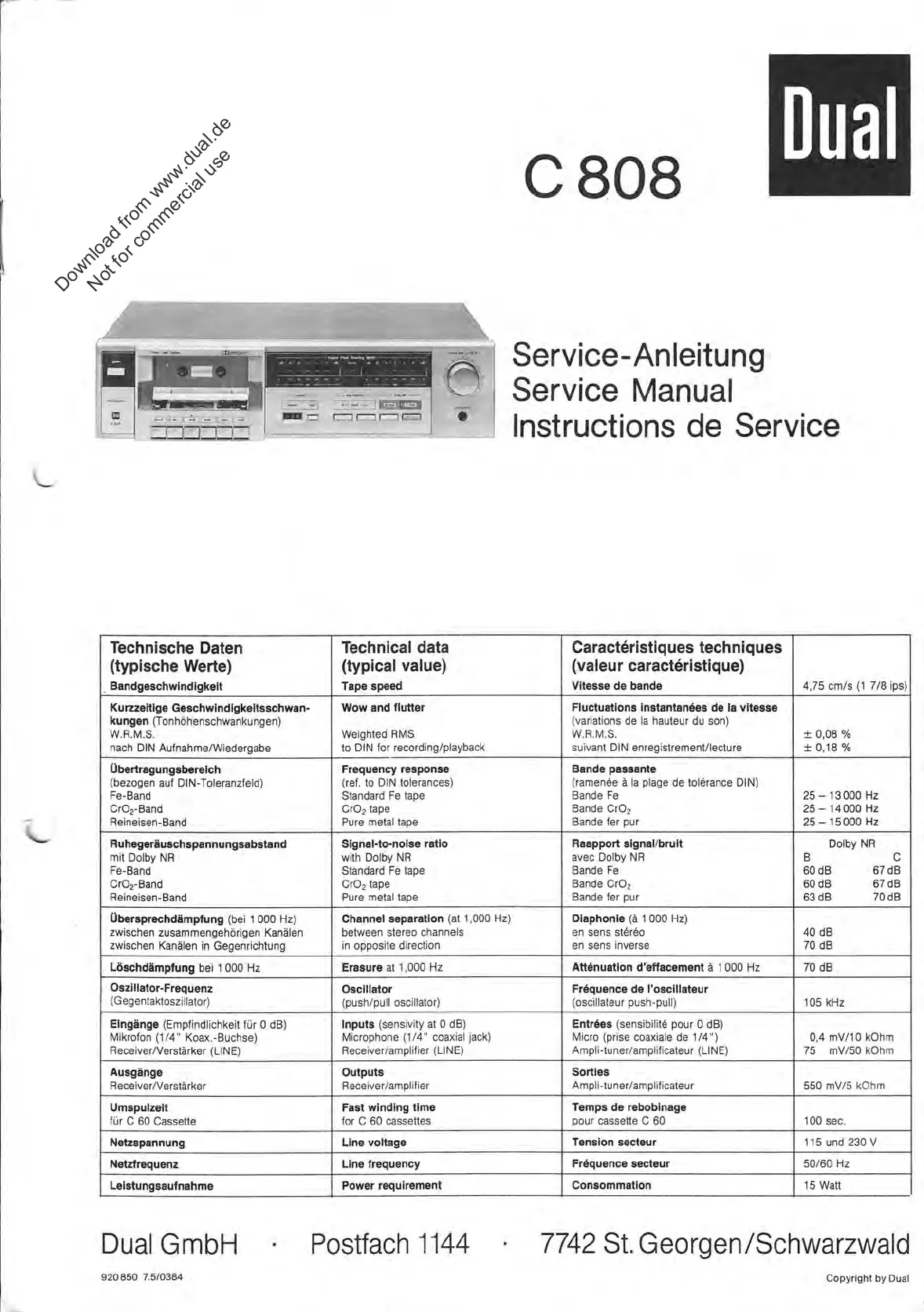

C808
Dual
Service
-Anleitung
Service
Manual
lnstructions
de
Service
Technische
Daten
(typische
Werte)
.
Bandgeschwindigkeit
Technical
data
(typical
value)
Tape
speed
Caracteristiques
techniques
(valeur
caractöristique)
Vitesse
de
bande
4,75
cm/s
(1
7/8
ips)
Kurzzeitige
Geschwindigkeitsschwan-
kungen
(Tonhöhenschwankungen)
W.R.M.S.
nach
DIN
Aufnahme/Wiedergabe
Wow
and
flutter
Weighted
RMS
to
DIN
for
recording/playback
Fluctuations
instantandes
de
la
vitesse
(variations
de
la
hauteur
du
son)
W.R.M.S.
suivant
DIN
enregistrement/lecture
±
0,08
%
±
0,18
%
Übertragungsbereich
(bezogen
auf
DIN
-Toleranzfeld)
Fe
-Band
Cr0
2
-Band
Reineisen-Band
Frequency
response
(ref.
to
DIN
tolerances)
Standard
Fe
tape
Cr0
2
tape
Pure
metal
tape
Bande
passante
(ramenäe
ä
la
plage
de
tolärance
DIN)
Bande
Fe
Bande
Cr0
2
Bande
fer
pur
25—
13
000
Hz
25—
14
000
Hz
25—
15
000
Hz
Ruhegeräuschspannungsabstand
mit
Dolby
NR
Fe
-Band
Cr0
2
-Band
Reineisen-Band
Signal-to-noise
ratio
with
Dolby
NR
Standard
Fe
tape
Cr0
2
tape
Pure
metal
tape
Raapport
signal/bruit
avec
Dolby
NR
Bande
Fe
Bande
Cr0
2
Bande
fer
pur
Dolby
NR
B
C
60
dB
67
dB
60
dB
67
dB
63
dB
70
dB
Ubersprechdämpfung
(bei
1
000
Hz)
zwischen
zusammengehörigen
Kanälen
zwischen
Kanälen
in
Gegenrichtung
Channel
separation
(at
1,000
Hz)
between
stereo
channels
in
opposite
direction
Diaphonie
(ä
1
000
Hz)
en
sens
stäräo
en
sens
inverse
40
dB
70
dB
Löschdämpfung
bei
1
000
Hz
Erasure
at
1,000
Hz
Attanuation
d'effacement
ä
1
000
Hz
70
dB
Oszillator-Frequenz
(Gegentaktoszillator)
Oscillator
(push/pull
oscillator)
Fraquence
de
l'oscillateur
(oscillateur
push
-pull)
105
kHz
Eingänge
(Empfindlichkeit
für
0
dB)
Mikrofon
(1/4"
Koax.-Buchse)
Receiver/Verstärker
(LINE)
Inputs
(sensivity
at
0
dB)
Microphone
(1/4"
coaxial
jack)
Receiver/amplifier
(LINE)
Enträes
(sensibilitä
pour
0
dB)
Micro
(prise
coaxiale
de
1/4")
Ampli-tuner/amplificateur
(LINE)
0,4
mV/10
kOhm
75
mV/50
kOhm
Ausgänge
Receiver/Verstärker
Outputs
Receiver/amplifier
Sorties
Ampli-tuner/amplificateur
550
mV/5
kOhm
Umspulzeit
für
C
60
Cassette
Fast
windIng
time
for
C
60
cassettes
Temps
de
rebobinage
pour
cassette
C
60
100
sec.
Netzspannung
Line
voltage
Tension
secteur
115
und
230
V
Netzfrequenz
Line
frequency
Fraquence
secteur
50/60
Hz
Leistungsaufnahme
Power
.requirement
Consommation
15
Watt
Dual
GmbH
•
Postfach
1144
•
7742
St.
Georgen/Schwarzwald
920850
7.5/0384
Copyright
by
Dual
Download from www.dual.de
Not for commercial use

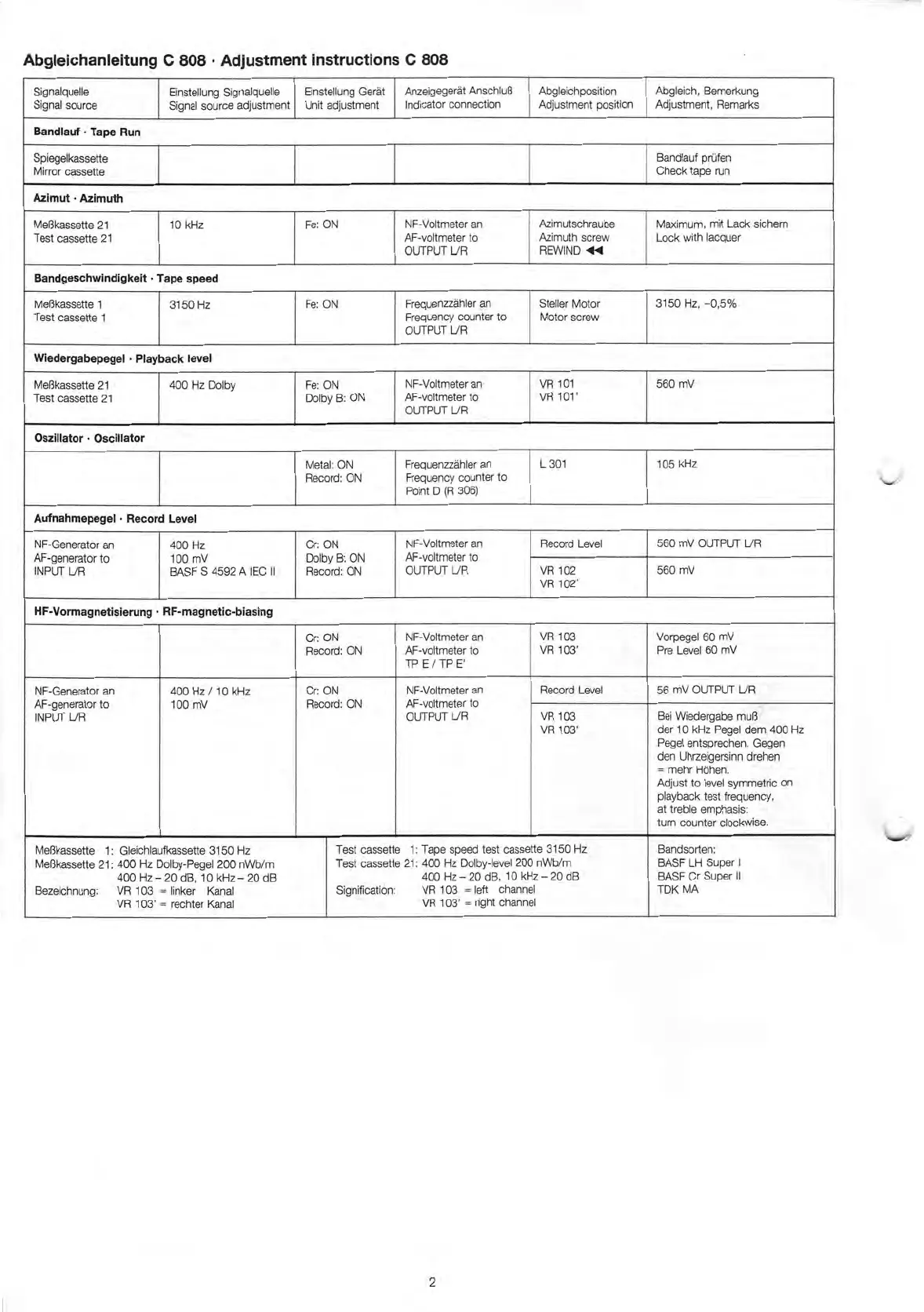

Abgleichanleitung
C
808
•
Adjustment
instructions
C
808
Signalquelle
Signal
source
Einstellung
Signalquelle
Signal
source
adjustment
Einstellung
Gerät
Unit
adjustment
Anzeigegerät
Anschluß
Indicator
connection
Abgleichposition
Adjustment
position
Abgleich,
Bemerkung
Adjustment,
Remarks
Bandlauf
•
Tape
Run
Spiegelkassette
Mirror
cassette
Bandlauf
prüfen
Check
tape
run
Azimut
•
Azimuth
Meßkassette
21
Test
cassette
21
10
kHz
Fe:
ON
NF-Voltmeter
an
AF-voltmeter
to
OUTPUT
L/R
Azimutschraube
Azimuth
screw
REWIND
441
Maximum,
mit
Lack
sichern
Lock
with
lacquer
Bandgeschwindigkeit
•
Tape
speed
Meßkassette
1
Test
hassette
1
3150
Hz
Fe:
ON
Frequenzzähler
an
Frequency
counter
to
OUTPUT
UR
Steller
Motor
Motor
screw
3150
Hz,
-0,5%
Wledergabepegel
•
Playback
levet
Meßkassette
21
Test
cassette
21
400
Hz
Dolby
Fe:
ON
Dolby
B:
ON
NF-Voltmeter
an
AF-voltmeter
to
OUTPUT
UR
VR
101
VR
101'
560
mV
Oszillator
•
Oscillator
Metal:
ON
Record:
ON
Frequenzzähler
an
Frequency
counter
to
Point
D
(R
306)
L
301
105
kHz
Aufnahmepegel
•
Record
Level
NF-Generator
an
AF-generator
to
INPUT
UR
400
Hz
100
mV
BASF
S
4592
A
IEC
II
Cr:
ON
Dolby
B:
ON
Record:
ON
NF-Voltmeter
an
AF-voltmeter
to
OUTPUT
UR
Record
Level
560
mV
OUTPUT
L/R
VR
102
VR
102'
560
mV
HF-Vormagnetisierung
•
RF-magnetic-biasing
Cr:
ON
Record:
ON
NF-Voltmeter
an
AF-voltmeter
to
TP
EI
TP
E'
VR
103
VR
103'
Vorpegel
60
mV
Pre
Level
60
mV
NF-Generator
an
AF-generator
to
INPUT
UR
400
Hz
/
10
kHz
100
mV
Cr:
ON
Record:
ON
NF-Voltmeter
an
AF-voltmeter
to
OUTPUT
L/R
Record
Level
56
mV
OUTPUT
UR
VR
103
VR
103'
Bei
Wiedergabe
muß
der
10
kHz
Pegel
dem
400
Hz
Pegel
entsprechen.
Gegen
den
Uhrzeigersinn
drehen
=
mehr
Höhen.
Adjust
to
level
symmetric
on
playback
test
frequency,
at
treble
emphasis:
tum
counter
clockwise.
Meßkassette
1:
Gleichlaufkassette
3150
Hz
Meßkassette
21:
400
Hz
Dolby-Pegel
200
nWb/m
400
Hz
-
20
dB,
10
kHz
-
20
dB
Bezeichnung:
VR
103
=
linker
Kanal
VR
103
=
rechter
Kanal
Test
cassette
1:
Tape
speed
test
cassette
3150
Hz
Test
cassette
21:
400
Hz
Dolby-level
200
nWb/m
400
Hz
-
20
dB,
10
kHz
-
20
dB
Signification:
VR
103
=
left
channel
VR
103'
=
right
channel
Bandsorten:
BASF
LH
Super
I
BASF
Cr
Super
II
TDK
MA
2

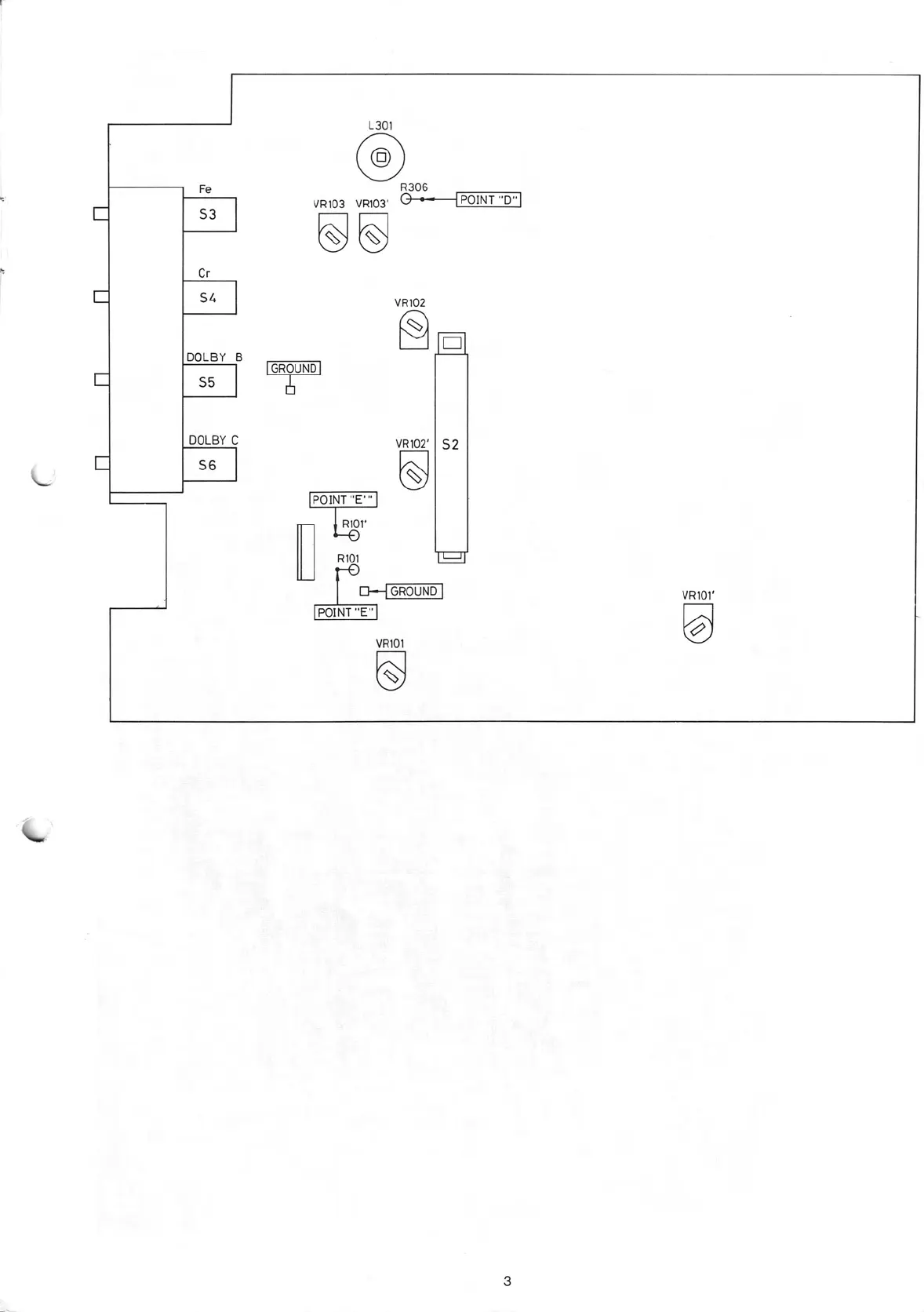

L301
Fe
53
S4
DOLBY
B
55
DOLBY
C
56
R306
VR103
VR103
\
\
VR102
GROUND
VR102'
POINTE"
POINT
"D"
El
R101'
R101
GROUND
POINT
"E"
VR101
52
VR101'
