Strona 1/11

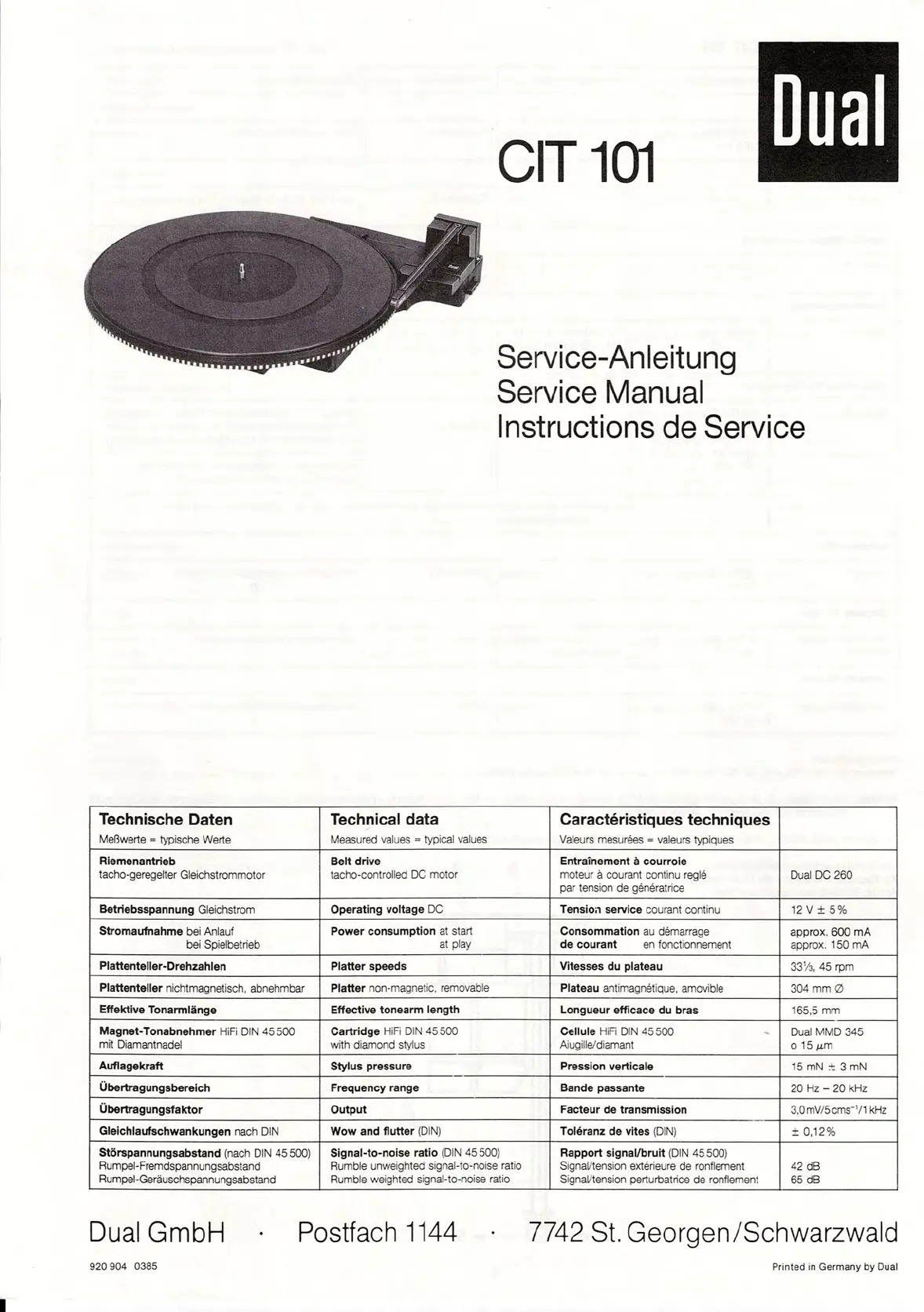

CIT
101
Dual
Service
-Anleitung
Service
Manual
Instructions
de
Service
Technische
Daten
Meßwerte
=
typische
Werte
Technical
data
Measured
values
=
typical
values
Caractöristiques
techniques
Valeurs
mesuräes
=
valeurs
typiques
Riemenantrieb
tacho-geregelter
Gleichstrommotor
Belt
drive
tacho-controlled
DC
motor
Entrainement
ä
courroie
moteur
ä
courant
continu
reglä
par
tension
de
gänäratrice
Dual
DC
260
Betriebsspannung
Gleichstrom
Operating
voltage
DC
Tension
service
courant
continu
12V
±
5%
Stromaufnahme
bei
Anlauf
bei
Spielbetrieb
Power
consumption
at
start
at
play
Consommation
au
dämarrage
de
courant
en
fonctionnement
approx.
600
mA
approx.
150
mA
Plattenteller
-Drehzahlen
Platter
speeds
Vitesses
du
plateau
33
1/2
,
45
rpm
Plattenteller
nichtmagnetisch,
abnehmbar
Platter
non-magnetic,
removable
Plateau
antimagnätique,
amovible
304
mm
0
Effektive
Tonarmlänge
Effective
tonearm
length
Longueur
efficace
du
bras
165,5
mm
Magnet
-Tonabnehmer
HiFi
DIN
45
500
mit
Diamantnadel
Cartridge
HiFi
DIN
45
500
with
diamond
stylus
Cellule
HiFi
DIN
45
500
Aiugille/diamant
Dual
MMD
345
o
15
mrn
Auflagekraft
Stylus
pressure
Pression
verticale
15
mN
7
1
:
3
mN
Übertragungsbereich
Frequency
range
Bande
passante
20
Hz
—
20
kHz
Übertragungsfaktor
Output
Facteur
de
transmission
3,0
mV/5
cm5
-1
/
1
kHz
Gleichlaufschwankungen
nach
DIN
Wow
and
flutter
(DIN)
Toläranz
de
vites
(DIN)
±
0,12%
Störspannungsabstand
(nach
DIN
45500)
Rumpel-Fremdspannungsabstand
Rumpel-Geräuschspannungsabstand
Signal-to-noise
ratio
(DIN
45500)
Rumble
unweighted
signal-to-noise
ratio
Rumble
weighted
signal-to-noise
ratio
Rapport
signaVbrult
(DIN
45500)
SignaVtension
extärieure
de
ronflement
SignaVtension
perturbatrice
de
ronflement
42
dB
65
dB
Dual
GmbH
•
Postfach
1144
•
7742
St.
Georgen/Schwarzwald
920
904
0385
Printed
in
Germany
by
Dual
Download from www.dual.de
Not for commerical use

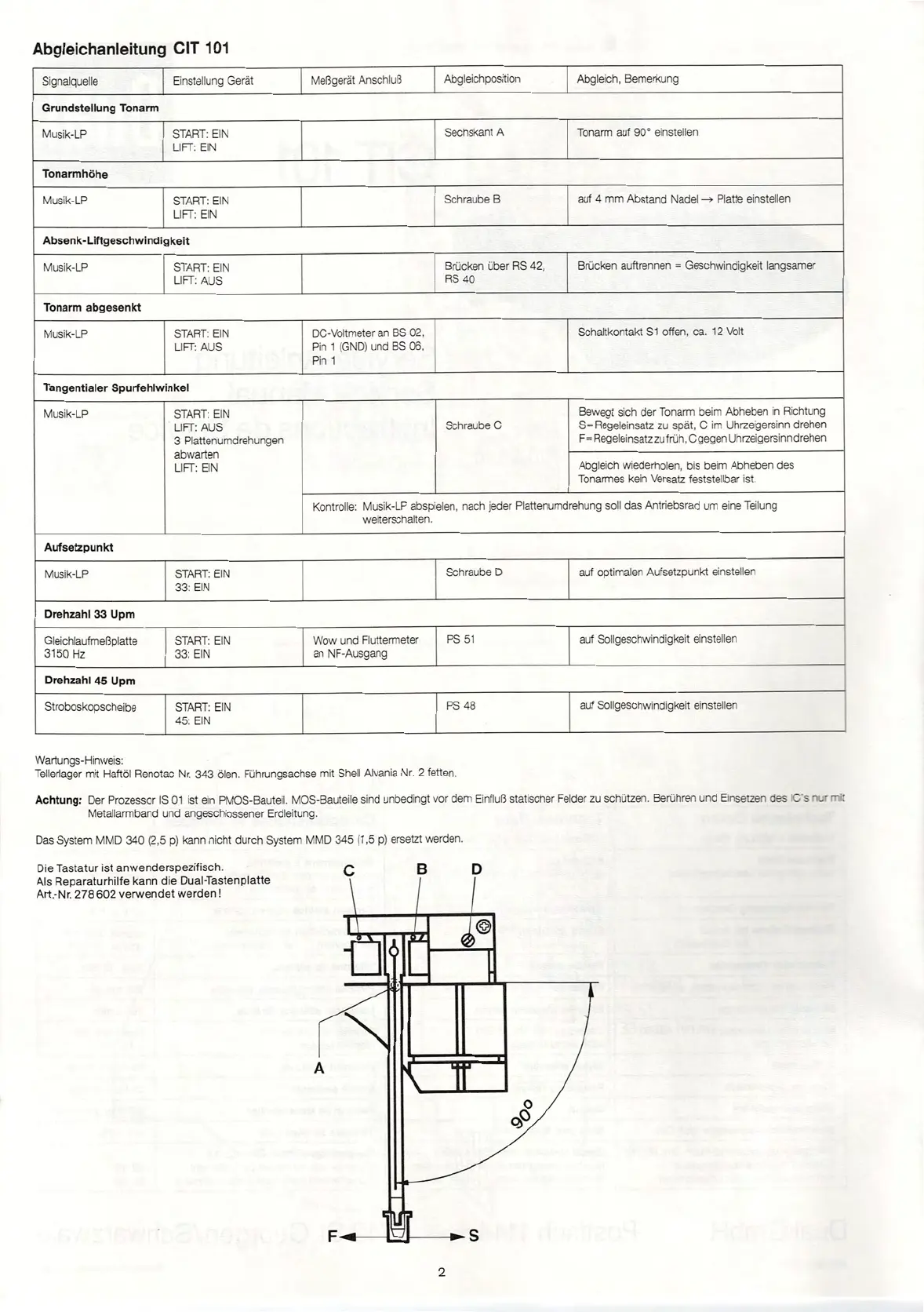

Abgleichanleitung
CIT
101
Signalquelle
Einstellung
Gerät
Meßgerät
Anschluß
Abgleichposition
Abgleich,
Bemerkung
Grundstellung
Tonarm
Musik-LP
START:
EIN
LIFT:
EIN
Sechskant
A
Tonarm
auf
90
0
einstellen
Tonarmhöhe
Musik-LP
START:
EIN
LIFT:
EIN
Schraube
B
auf
4
mm
Abstand
Nadel
—>
Platte
einstellen
Absenk-Liftgeschwindigkeit
Musik-LP
START:
EIN
LIFT:
AUS
Brücken
über
RS
42,
RS
40
Brücken
auftrennen
=
Geschwindigkeit
langsamer
Tonarm
abgesenkt
Musik-LP
START:
EIN
LIFT:
AUS
DC-Voltmeter
an
BS
02,
Pin
1
(GND)
und
BS
06,
Pin
1
Schaltkontakt
Si
offen,
ca.
12
Volt
Tangentialer
Spurfehlwinkel
Musik-LP
START:
EIN
LIFT:
AUS
3
Plattenumdrehungen
abwarten
LIFT:
EIN
Schraube
C
Bewegt
sich
der
Tonarm
beim
Abheben
in
Richtung
S=
Regeleinsatz
zu
spät,
C
im
Uhrzeigersinn
drehen
F
=
Regeleinsatz
zu
früh,
C
gegen
Uhrzeigersinn
drehen
Abgleich
wiederholen,
bis
beim
Abheben
des
Tonarmes
kein
Versatz
feststellbar
ist.
Kontrolle:
Musik-LP
abspielen,
nach
jeder
Plattenumdrehung
soll
das
Anthebsrad
um
eine
Teilung
weiterschalten.
Aufsetzpunkt
Musik-LP
START:
EIN
33:
EIN
Schraube
D
auf
optimalen
Aufsetzpunkt
einstellen
Drehzahl
33
Upm
Gleichlaufmeßplatte
3150
Hz
START:
EIN
33:
EIN
Wow
und
Fluttermeter
an
NF-Ausgang
PS
51
auf
Sollgeschwindigkeit
einstellen
Drehzahl
45
Upm
Stroboskopscheibe
START:
EIN
45:
EIN
PS
48
auf
Sollgeschwindigkeit
einstellen
Wartungs-Hinweis:
Tellerlager
mit
Haftöl
Renotac
Nr.
343
ölen.
Führungsachse
mit
Shell
Alvania
Nr.
2
fetten.
Achtung:
Der
Prozessor
IS
01
ist
ein
PMOS-Bauteil.
MOS-Bauteile
sind
unbedingt
vor
dem
Einfluß
statischer
Felder
zu
schützen.
Berühren
und
Einsetzen
des
ICS
nur
mit
Metallarmband
und
angeschlossener
Erdleitung.
Das
System
MMD
340
(2,5
p)
kann
nicht
durch
System
MMD
345
(1,5
p)
ersetzt
werden.
Die
Tastatur
ist
anwenderspezifisch.
Als
Reparaturhilfe
kann
die
Dual
-Tastenplatte
Art.-Nr.
278
602
verwendet
werden!
2
Adjustment
instructions
CIT
101
Signal
sourc,e
Unit
adjustment
Testgear
connection
Adjustment
position
Adjustment,
Remarle
Tonearm
Position
LP-Record
START:
ON
LIFT:
ON
hexagon
screw
A
adjust
the
tonearm
to
90
0
Tonearm
UP
LP-Record
START:
ON
LIFT:
ON
screw
B
adjust
to
4
mm
distance
styles
—>
Disc
Litt
Down
Speed
LP-Record
START:
ON
LIFT:
OFF
jumber
about
RS
42,
RS
40
to
cut
jumber
=
reduce
speed
Tonearm
Down
LP-Record
START:
ON
UFT:
OFF
DC-voltmeter
to
BS
02,
Pin
1
(GND)
and
BS
06,
Pin
1
contact
Si
open,
approx.
12
Volt
DC
Tangential
Tracking
Error
LP-Record
START:
ON
UFT:
OFF
wait
for
3
record-rotations
UFT:
ON
screw
C
If
the
tonearm
moves
during
the
LIFT
UP
Operation
in
direction
S=control
start
is
to
late,
adjust
C
clockwise
F=control
start
is
to
early,
adjust
C
counter
clockwise
Repeat
adjustment
during
LIFT
UP
operation,
until
there
are
no
horizontal
shiftings.
Check:
Play
LP-Record,
after
each
LP
rotation
the
dnving
wheel
must
switch
by
one
step.
Set
Down
Point
LP-Record
START:
ON
33:
ON
screw
D
adjust
to
optimal
set
down
point
33
mm
Test
record
3150
Hz
START:
ON
33:
ON
Wow
and
Fluttermeter
to
AF-output
PS
51
adjust
to
rated
speed
45
mm
Stroboscop
disc
START:
ON
45:
ON
PS
48
adjust
to
rated
speed
Service
notice:
Lubricate
platter
bearing
with
oil
Renotac
Nr.
343.
Lubricate
guide-axle
with
Shell
Alvania
Nr.
2.
Waming:
The
prozessor
IS
01
is
a
PMOS
part.
MOS
parts
must
be
protected
from
static
fi
elds.
VVhen
handling
and
mounting
the
IC's
use
a
metal-strap
which
isgrounded.
The
cartridge
MMD
340
(2.5
p)
can
not
be
replaced
by
the
cartridge
MMD
345
(1.5
p).
The
key
board
is
user
specific.
When
repairing
the
key
board
the
Dual
part
nr
278
602
can
be
used.
3
