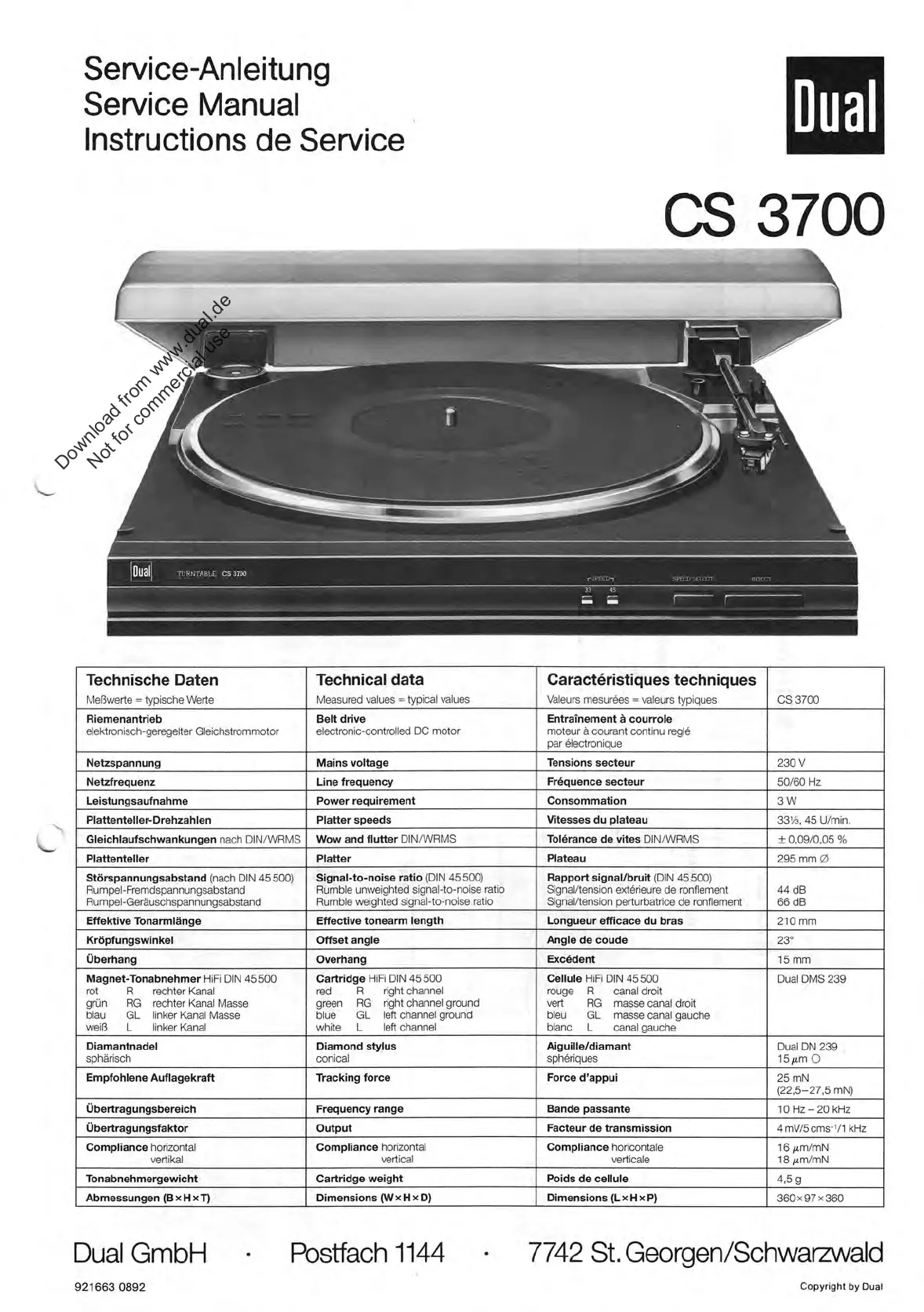

Service
-Anleitung
Service
Manual
Instructions
de
Service
Dual
TURNTABLE
CS
3700
r
33
45
0w.
IM
Dual
CS
3700
Technische
Daten
Meßwerte
=
typische
Werte
Technical
data
Measured
values
=
typical
values
Caracteristiques
techniques
Valeurs
mesuraes
=
valeurs
typiques
CS
3700
Riemenantrieb
elektronisch
-geregelter
Gleichstrommotor
Belt
drive
electronic-controlled
DC
motor
Entrainement
ä
courrole
moteur
ä
courant
continu
reglä
par
ölectronique
Netzspannung
Mains
voltage
Tensions
secteur
230V
Netzfrequenz
Line
frequency
Fräquence
secteur
50/60
Hz
Leistungsaufnahme
Power
requirement
Consommation
3
W
Plattenteller
-Drehzahlen
Platter
speeds
Vitesses
du
plateau
33
1/2
,
45
U/min.
Gleichlaufschwankungen
nach
DIN/WRMS
Wow
and
flutter
DIN/WRMS
Tolärance
de
vites
DIN/WRMS
±
0,09/0,05
%
Plattenteller
Platter
Plateau
295
mm
0
Störspannungsabstand
(nach
DIN
45500)
Rumpel-Fremdspannungsabstand
Rumpel-Geräuschspannungsabstand
Signal-to-noise
ratio
(DIN
45500)
Rumble
unweighted
signal-to-noise
ratio
Rumble
weighted
signal-to-noise
ratio
Rapport
signal/bruit
(DIN
45500)
Signal/tension
extörieure
de
ronflement
Signal/tension
perturbatrice
de
ronflement
44
dB
66
dB
Effektive
Tonarmlänge
Effective
tonearm
length
Longueur
efficace
du
bras
210
mm
Kröpfungswinkel
Offset
angle
Angle
de
coude
23
0
Überhang
Overhang
Excädent
15
mm
Magnet
-Tonabnehmer
HiFi
DIN
45
500
rot
R
rechter
Kanal
grün
RG
rechter
Kanal
Masse
blau
GL
linker
Kanal
Masse
weiß
L
linker
Kanal
Cartridge
HiFi
DIN
45
500
red
R
right
channel
green
RG
right
channel
ground
blue
GL
left
channel
ground
white
L
left
channel
Cellule
HiFi
DIN
45
500
rouge
R
canal
droit
vert
RG
masse
canal
droit
bleu
GL
masse
canal
gauche
blanc
L
canal
gauche
Dual
DMS
239
Diamantnadel
sphärisch
Diamond
stylus
conical
Aiguille/diamant
sphöriques
Dual
DN
239
15
grn
0
Empfohlene
Auflagekraft
Tracking
force
Force
d'appui
25
mN
(22,5-27,5
mN)
Übertragungsbereich
Frequency
range
Bande
passante
10
Hz
—
20
kHz
Übertragungsfaktor
Output
Facteur
de
transmission
4
mV/5
cms
-
'/1
kHz
Compliance
horizontal
vertikal
Compliance
horizontal
vertical
Compliance
horicontale
verticale
16
iim/mN
18
,i.i.m/mN
Tonabnehmergewicht
Cartridge
weight
Poids
de
cellule
4,5
g
Abmessungen
(Bx
H
xT)
Dimensions
(Wx
H
x
D)
Dimensions
(L
x
H
x
P)
360
x
97
x
360
Dual
GmbH
•
Postfach
1144
•
7742
St.
Georgen/Schwarzwald
921663
0892
Copyright
by
Dual
Download from www.dual.de
Not for commercial use

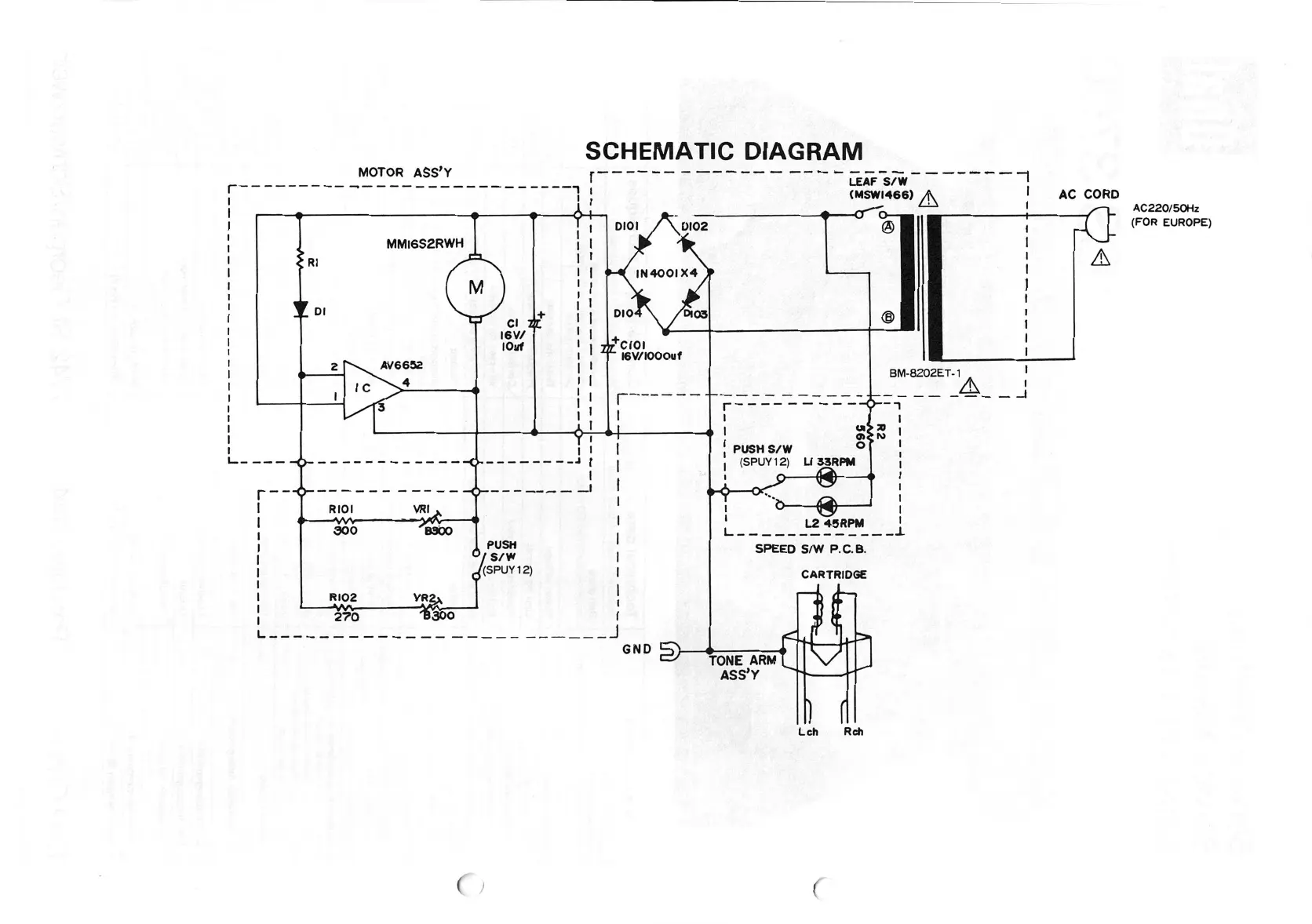

SCHEMATIC
DIAGRAM
MOTOR
ASS'Y
MMI6S2RWH
AV6652
R101
300
VR
270
B30
CI
TZ
I6V/
10uf
-
4>
I
I
-0-
-
t
- 0 -
•
PUSH
0
ci
S/W
(SPUY
12)
D101
0102
1N4001
X4
DIO
D103
J
GND
1
PUSH
S/W
(SPUY12)
Or"
))
LEAF
S/W
(MSWI466)
A
LI
33RPM
L2
45RPhl
SPEED
SiW
P.C.
B.
CARTRIDGE
TONE
ARM
ASS'Y
Lch
Rch
AC
CORD
AC220/50Hz
(FOR
EUROPE)
BM-8202ET-1
_A_
—
1
A

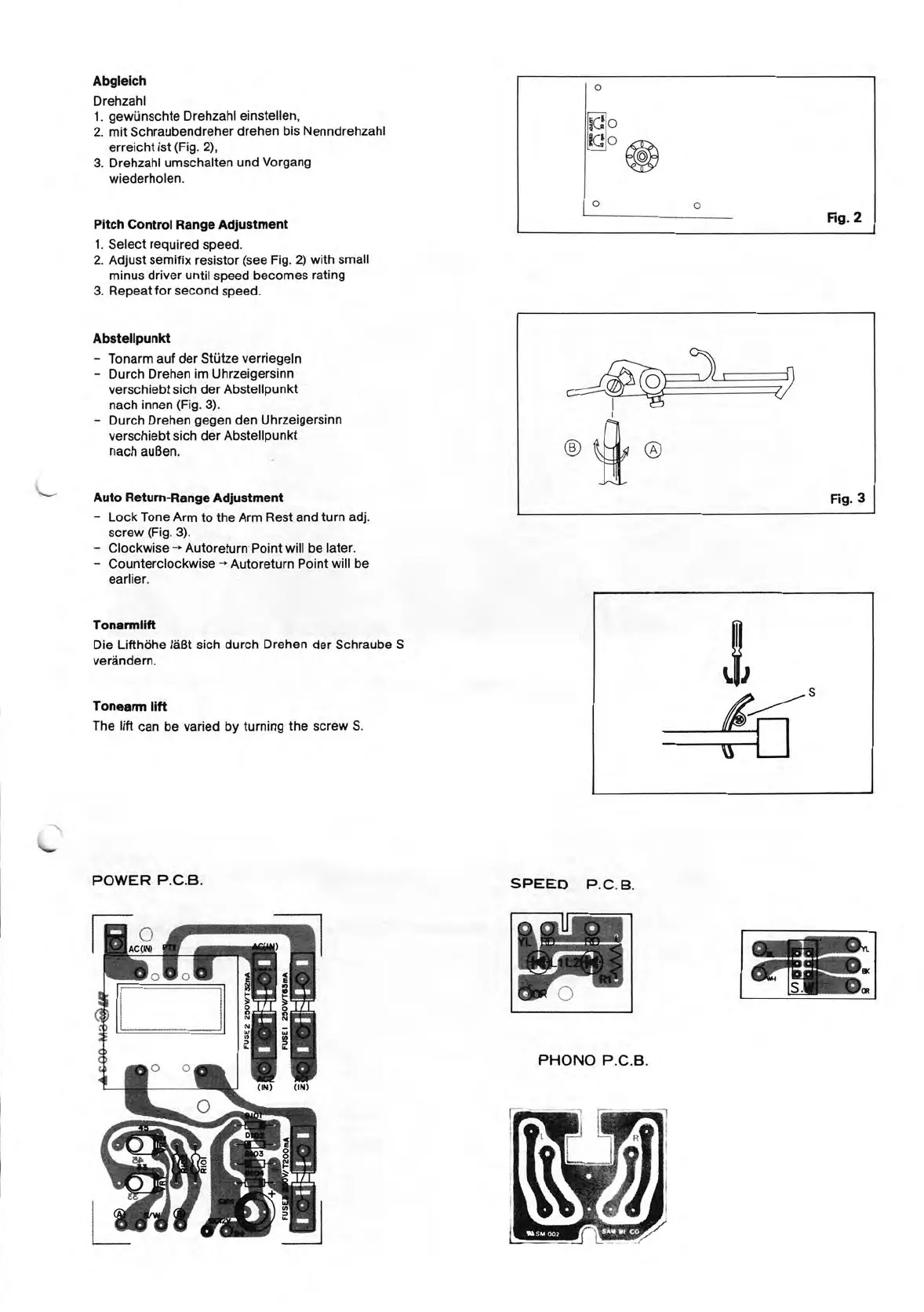

Abgleich
Drehzahl
1.
gewünschte
Drehzahl
einstellen,
2.
mit
Schraubendreher
drehen
bis
Nenndrehzahl
erreicht
ist
(Fig.
2),
3.
Drehzahl
umschalten
und
Vorgang
wiederholen.
Pitch
Control
Range
Adjustment
1.
Select
required
speed.
2.
Adjust
semifix
resistor
(see
Fig.
2)
with
small
minus
driver
until
speed
becomes
rating
3.
Repeat
for
second
speed.
Abstellpunkt
-
Tonarm
auf
der
Stütze
verriegeln
-
Durch
Drehen
im
Uhrzeigersinn
verschiebt
sich
der
Abstellpunkt
nach
innen
(Fig.
3).
-
Durch
Drehen
gegen
den
Uhrzeigersinn
verschiebt
sich
der
Abstellpunkt
nach
außen.
Auto
Return-Range
Adjustment
-
Lock
Tone
Arm
to
the
Arm
Rest
and
turn
adj.
screw
(Fig.
3).
-
Clockwise
-›
Autoreturn
Point
will
be
later.
-
Counterclockwise
—
Autoreturn
Point
will
be
earlier.
Tonarmlift
Die
Lifthöhe
läßt
sich
durch
Drehen
der
Schraube
S
verändern.
Tonearm
lift
The
lift
can
be
varied
by
turning
the
screw
S.
POWER
P.C.B.
SPEED
P.C.B.
PHONO
P.C.B.
