Strona 1/8

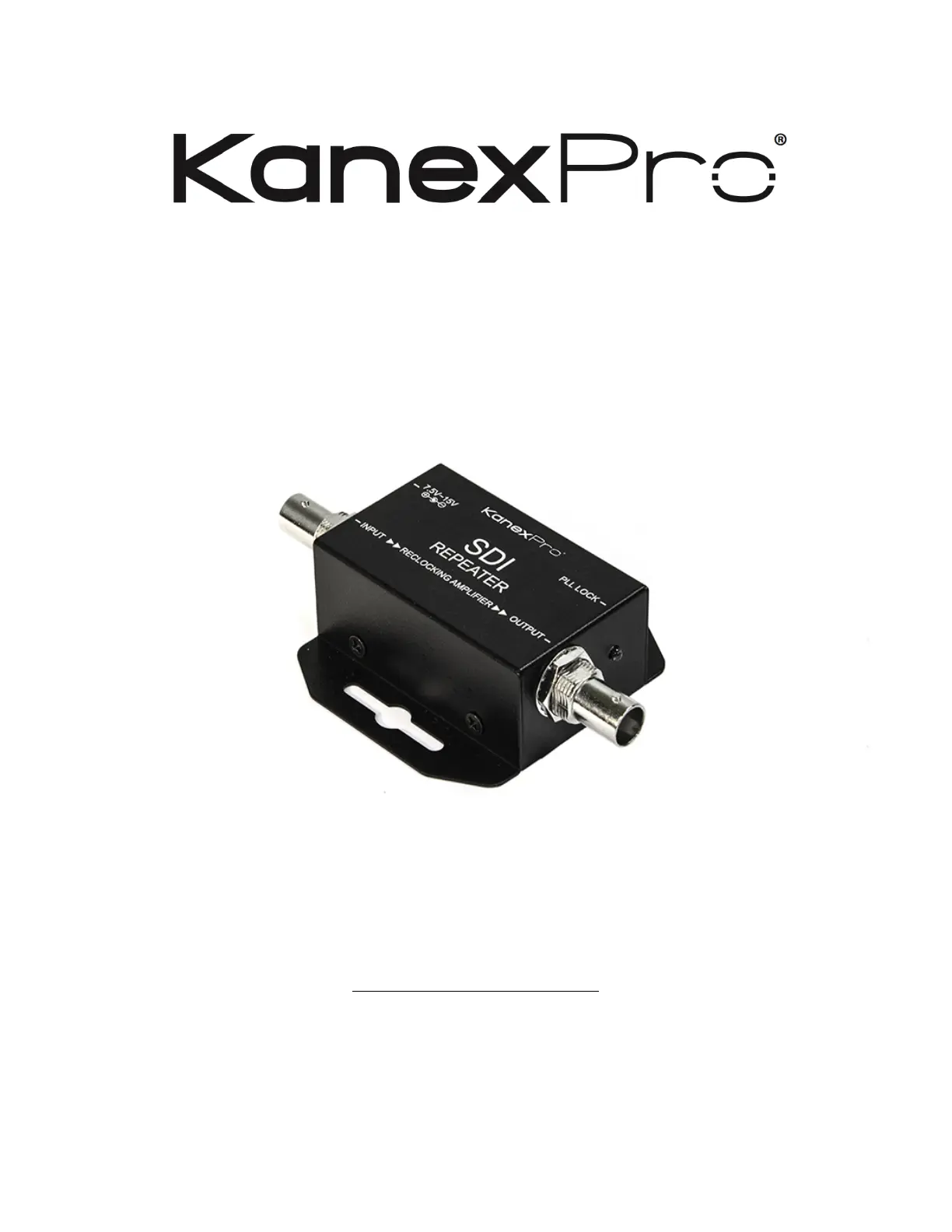

SDI-HDRPTPRO

HD-SDI Repeater with Signal Equalization & Re- clocking

User Manual

Version 1.2

KANEXPRO SDI-HDRPTPRO

2 | P a g e

Index

Introduction ............................................................................... 3!

Features .................................................................................. 3!

Package Includes 3....................................................................... !

Connection Diagram .................................................................... 4!

Front Panel ............................................................................... 5!

Rear Panel ............................................................................... 5!

Specifications ............................................................................ 6!

Update List ............................................................................... 7!

Warranty ..................................................................................... 7!

KANEXPRO SDI-HDRPTPRO

3 | P a g e

Introduction

The KanexPro 3G/SDI/HD-SDI Repeater is designed for extending AV signals at

longer runs up to 300 meters using single RG6 cable. It also embeds audio up to

7.1 channels passing ancillary data. Perfect for surveillance systems, rental &

staging facilities, post-production, TV studio, digital cinema, or other A/V

applications

Features

• Extend and repeat SDI signals up to 300 meters*

• – - Auto input detection for 3G/HD/SD SDI

• Supports full HD 1080p/60

• - - Built in signal equalizer & re clock function

• - Audio format support up to 16 channel@24 bit, 48KHz

• Compact & rugged housing

• Locking power supply & mounting ears

• Universal power supply for worldwide compatibility

• - Micro USB Port for firmware update

* 300 meters will support standard SDI resolutions when used with RG 59 (75 ohms cable) & up to 200 -

meters support for HD-SDI and 3G SDI signals when used with RG- -6 cable.

Package Includes

The SDI Rep ter package contains the following items: ea

! User Manual x 1

! DC Adapter x 1

Specyfikacje produktu

Marka:	KanexPro
Kategoria:	przedłużacz AV
Model:	SDI-HDRPTPRO
Kolor produktu:	Czarny
Ilość na paczkę:	1 szt.
Technologia łączności:	Przewodowa
Certyfikaty:	: FCC, CE, UL
Ilość portów USB:	1
Obsługiwany typ USB:	Micro-USB
Model:	Wzmacniacz AV
Maks. rozdzielczość:	1920 x 1080 px
Maksymalny dystans transferu:	300 m
Obsługiwane tryby wideo:	525i, 625i, 720p, 1080i, 1080p
Maksymalny zasięg w otwartym terenie:	SDI
