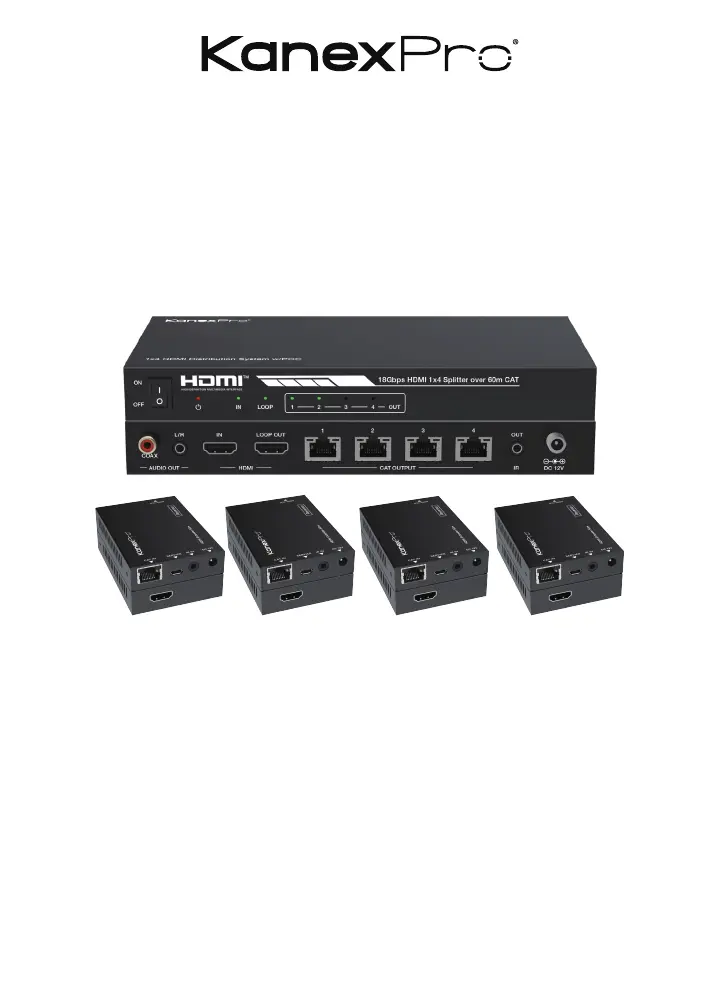

1x4 Distribution Amplifier over

CAT5e/6 Outputs and PoC 60M

MPN: SP-HDPOC1X4

VER 1.0

All brand names and trademarks are properties of their respective owners

Thank you for purchasing this product

For optimum performance and safety, please read these instructions

carefully before connecting, operating or adjusting this product. Please

keep this manual for future reference.

Surge protection device recommended

This product contains sensitive electrical components that may be

damaged by electrical spikes, surges, electric shock, lighting strikes,

etc. Use of surge protection systems is highly recommended in order to

protect and extend the life of your equipment.

Table of Contents

1. Introduction. 2

2. Features. 3

3. Package Contents. 3

4. Speciﬁcations. 4

5. Operation Controls and Functions. 5

5.1 Transmitter. 5

5.2 CAT Receiver. 7

75.3 IR Pin Deﬁnition

6. EDID Mode. 8

7. ASCII Commands. 9

8. Application Example. 12

1. Introduction：

The KanexPro 1x4 Distribution Ampliﬁer (SP-HDPOC1X4) is a 18Gbps

HDMI 1x4 Splitter can send a single HDMI source signal to any 4 display

devices. Support video resolution up to 4K2K@5 60Hz 4:4:4. It is 0/

designed with 1 HDMI loop output and 4 CAT outputs. The HDMI signal

transmission distance can be extended up to 35 meters at the resolution

of 4K2K@60Hz, or 50 meters at 4K2K@30Hz, or 60 meters at

1080P@60Hz via a single CAT6/6a/7 cable. The product supports one-

way IR control signal pass-through, audio extract function and advanced

EDID management.

2. Features:

4. Specifications:

Technical

HDMI Compliance HDMI 2.0

HDCP Compliance HDCP 2.2/1.x

Video Bandwidth 594MHz/18Gbps

Video Resolution Up to 4k2k@5 60Hz 4:4:40/

Color Depth

8-bit,10-bit,12-bit(1080p@60Hz)

8-bit (4K2K@60Hz YUV4:4:4)

8-bit,10-bit,12-bit(4K2K@60Hz YCbCr 4:2:2/4:2:0)

Color Space RGB, YCbCr 4:4:4 / 4:2:2. YUV 4:2:0

HDR Support HDR10, HDR10+, HLG, Dolby vision

HDMI Audio Formats LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX,

DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD

Coaxial Audio Formats LPCM2.0, LPCM5.1, Dolby Digital2/5.1CH

Analog Audio Formats PCM 2.0

ESD Protection Human body model— rge±8kV (Air-gap discha ) &

±4kV Contact discharge( )

Connection

Input 1x HDMI Type A (19-pin female)

Output

1x HDMI Type A (19-pin female)

4x CAT OUT [RJ45, 8-pin female]

1x Coaxial Audio OUT [RCA]

1x L/R Audio OUT [3.5mm Stereo Mini-jack]

Control

1x SER ro USB, UpdatVICE (Mic e port)

1x EDID DIAL switch [5-pin]

1x IR OUT [3.5mm Stereo Mini-jack]

Mechanical

Housing Metal Enclosure

Silkscreen Color Black

Dimensions Transmitter: 210mm (W) x 100mm ( ) x 25mm (H)D

Receiver: 88mm (W) x 1mm (6 D) x 18mm (H)

Weight Transmitter: 617g Receiver:155g

Specyfikacje produktu

Marka:	KanexPro
Kategoria:	przedłużacz AV
Model:	SP-HDPOC1X4
Kolor produktu:	Czarny
Częstotliwość wejściowa AC:	50 - 60 Hz
Napięcie wejściowe AC:	100-240 V
Wysokość produktu:	25 mm
Szerokość produktu:	210 mm
Głębokość produktu:	100 mm
Waga produktu:	617 g
Technologia łączności:	Przewodowa
Certyfikaty:	FCC, CE, UL
Napięcie pracy:	12 V
Zakres temperatur (eksploatacja):	0 - 60 °C
Cyfrowe koncentryczne wyjście audio w:	1
Pobór mocy:	14 W
Waga odbiornika:	155 g
Model:	Nadajnik i odbiornik AV
Prąd wyjściowy:	2.5 A
Maks. rozdzielczość:	4096 x 2160 px
Wersja HDMI:	2.0
HDCP:	Tak
Szerokość pasma:	18 Gbit/s
Maksymalny dystans transferu:	60 m
HDMI in:	1
Wyjście audio (prawe/lewe):	1
Wersja HDCP:	2.2
Wymiary odbiornika (S x G x W):	88 x 61 x 18 mm
Obsługiwane typy kabli:	Cat5e, Cat6
Wejścia RJ-45:	1
Wyjścia RJ-45:	4
Rozszerzone dane identyfikacyjne wyświetlacza (EDID):	Tak
