E Series
Quick Start Guide
Input Configuration
E Series two-way loudspeakers and subwoofers are designed for externally powered operation. Pass-throughs permit connection to multiple loudspeakers. The
two-way models feature internal passive crossovers for full-range operation. To use them with subwoofers, use an active crossover and separate amplification to
split the subwoofer frequencies and the remainder of the audio spectrum.
PLD and GXD Series amplifiers have E Series voicings available in their presets and loudspeaker profiles. TouchMix digital mixers also have E Series voicings
available, for use in systems that don't have PLD or GXD Series amplifiers.

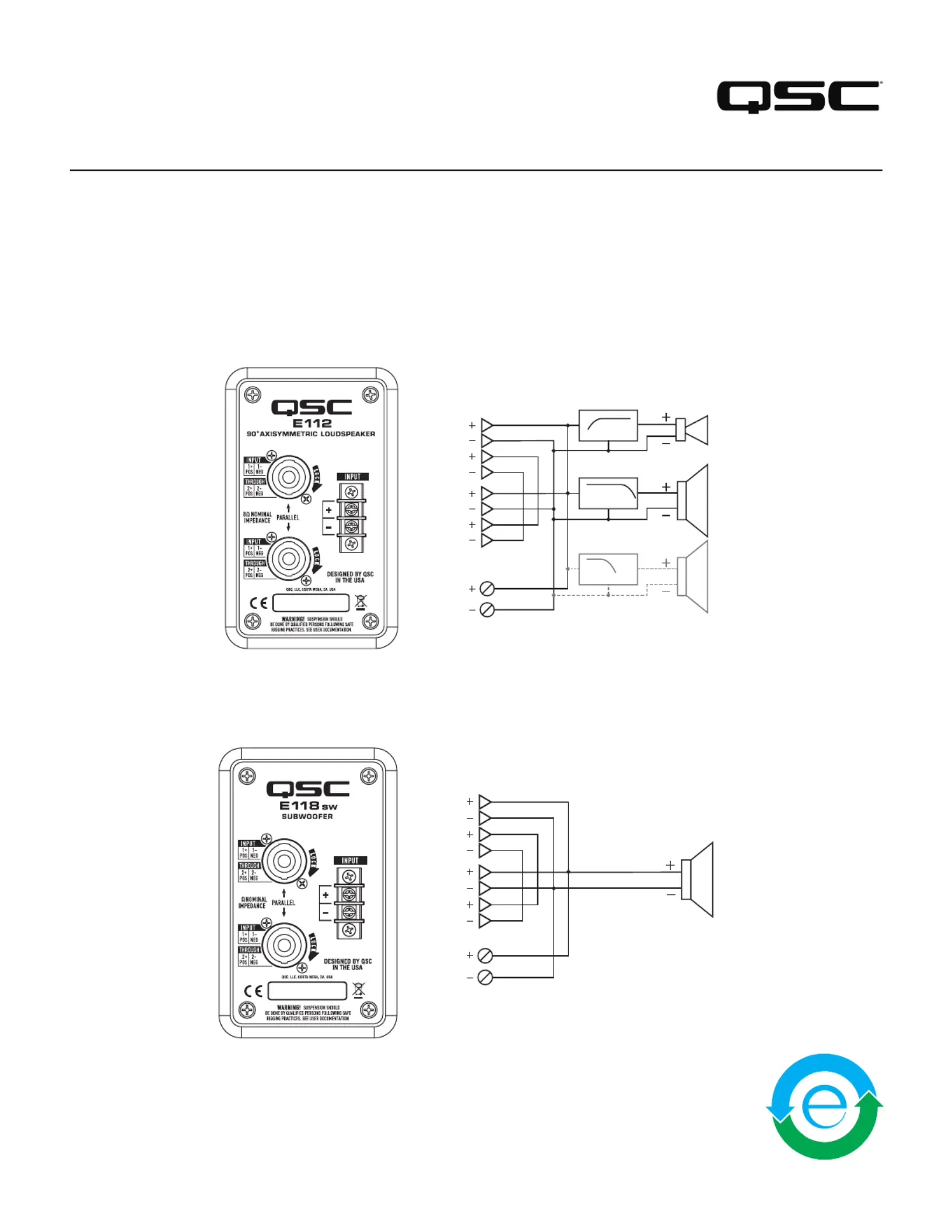

E Series E110, E112, E115, E215 Block Diagram and Input Plate
— Figure 1 —
LF
E2 only15
DEEP LPF
HPF
HF
LPF
LF
NL4
Barrier
Strip
NL4
1
1
1
1
2
2
2
2
E Series E118sw, E218sw Block Diagram and Input Plate
— Figure 2 —
LF
NL4
Barrier
Strip
NL4
1
1
1
1
2
2
2
2
TD
-000525-00-F
*TD-000525-00*
4
2
TD-000525-00-F
Connections
Full Range Stereo System
— Figure 3 —
Input
NL4
Amplifier
1
1
2
2
NL4
Loudspeaker
1
1
2
2
NL4
Amplifier
1
1
2
2
NL4
Loudspeaker
1
1
2
2
Right
Left

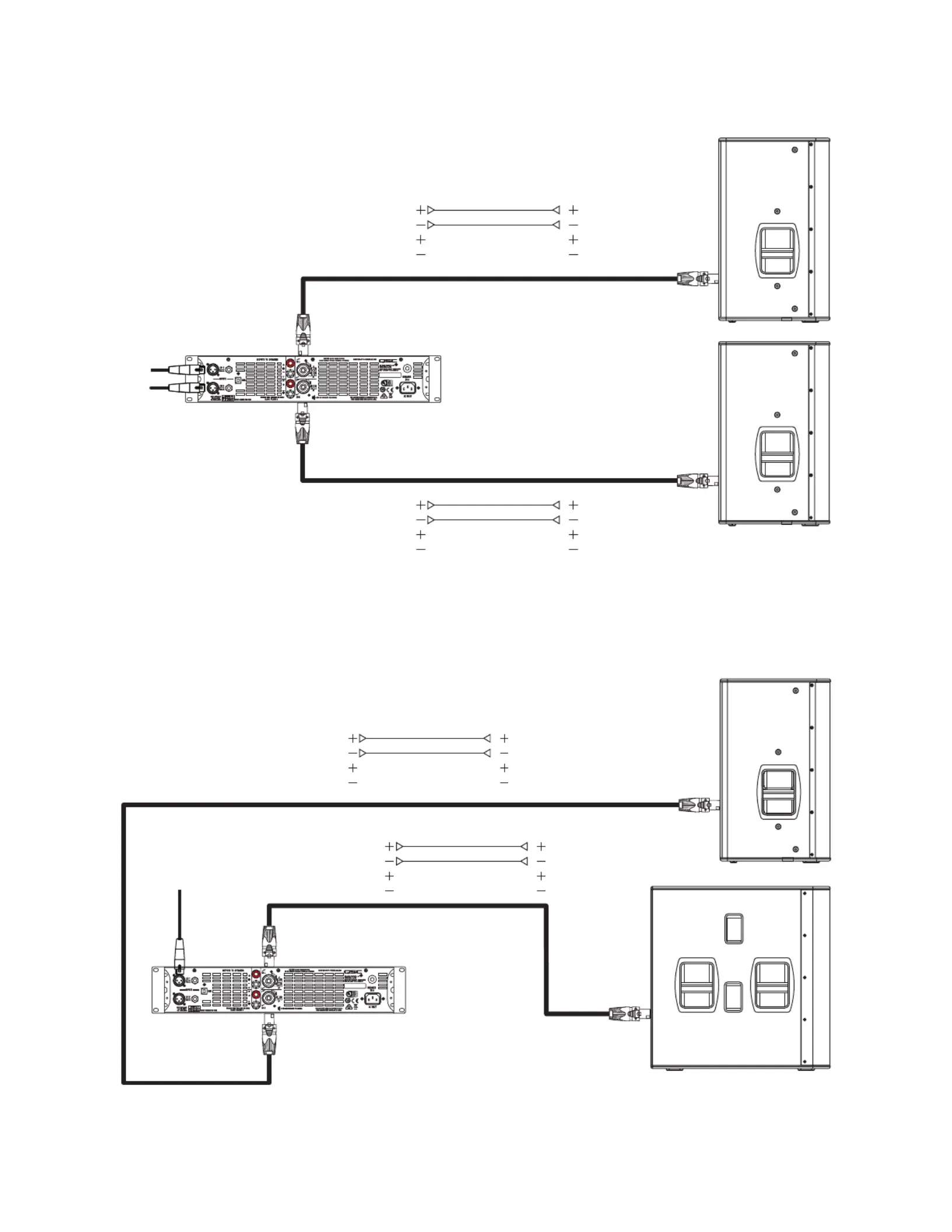

Single Channel, Sub / Satellite Option 1
— Figure 4 —
Input
NL4
Amplifier
1
1
2
2
NL4
Loudspeaker
1
1
2
2
NL4
Amplifier
1
1
2
2
NL4
Loudspeaker
1
1
2
2
GXD Series power amplier preset:
P6 ST E110 (stereo E110)
P10 ST E112 (stereo E112)
P12 ST E112 DANCE (stereo E112 dance)
P14 ST E115 (stereo E115)
P16 ST E115 DANCE (stereo E115 dance)
GXD Series power amplier preset:
P3 SUB SAT 80HZ
3
TD-000525-00-F

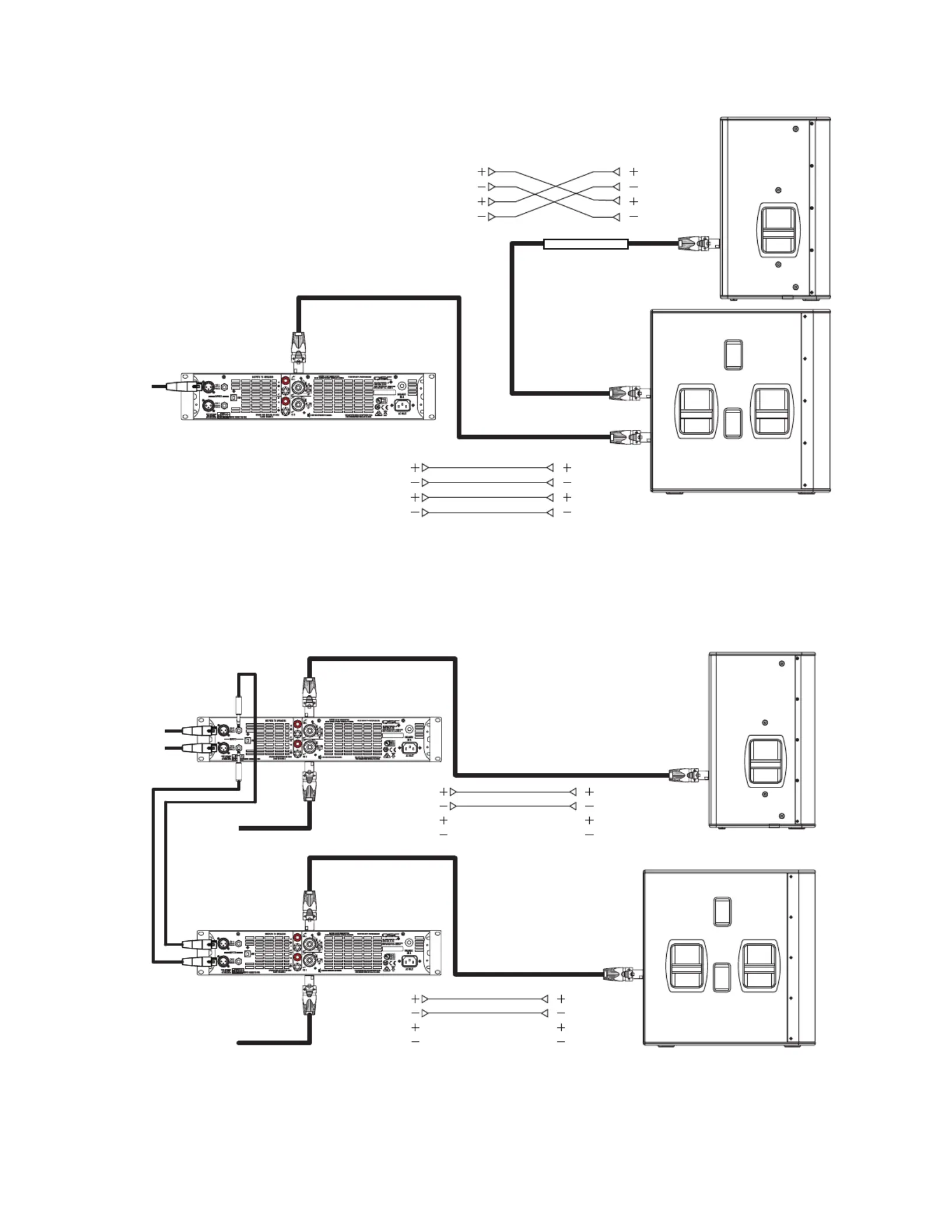

Single Channel, Sub / Satellite Option 2
— Figure 5 —
Input
Cross-wired 1 - 2, 2 - 1
NL4
Amplifier
1
1
2
2
NL4
Loudspeaker
1
1
2
2
NL4
Amplifier
1
1
2
2
NL4
Loudspeaker
1
1
2
2
Dual Channel, Sub / Satellite System
— Figure 6 —
to Right
Subwoofer
to Left
Subwoofer
to Left
Satellite
to Right
Satellite
Input
NL4
Amplifier
NL4
Loudspeaker
1
1
2
2
1
1
2
2
NL4
Amplifier
1
1
2
2
NL4
Loudspeaker
1
1
2
2
Right
Left
GXD Series power amplier preset:
P7 ST E110 + SUB
P8 ST E110 DANCE + SUB
P11 ST E112 + SUB
P12 ST E112 DANCE + SUB
P15 ST E115 + SUB
P17 ST E115 DANCE + SUB
GXD Series power amplier preset:
P3 SUB SAT 80HZ
GXD Series power
amplier preset:
P18 ST E118 SUBS
