Strona 1/11
QGH70273-00 04/18
Tidsur med nedtelling 10 AArt.-Nr. WDE002482, WDE003482, WDE004482© Schneider-Electric 2014QGH70273-0004/18
Laskuria jastin 10 AArt.-Nr. WDE00248 2, WDE003482, WDE004482© Schnei der-Electric 201 4QGH70273-0004/1 8

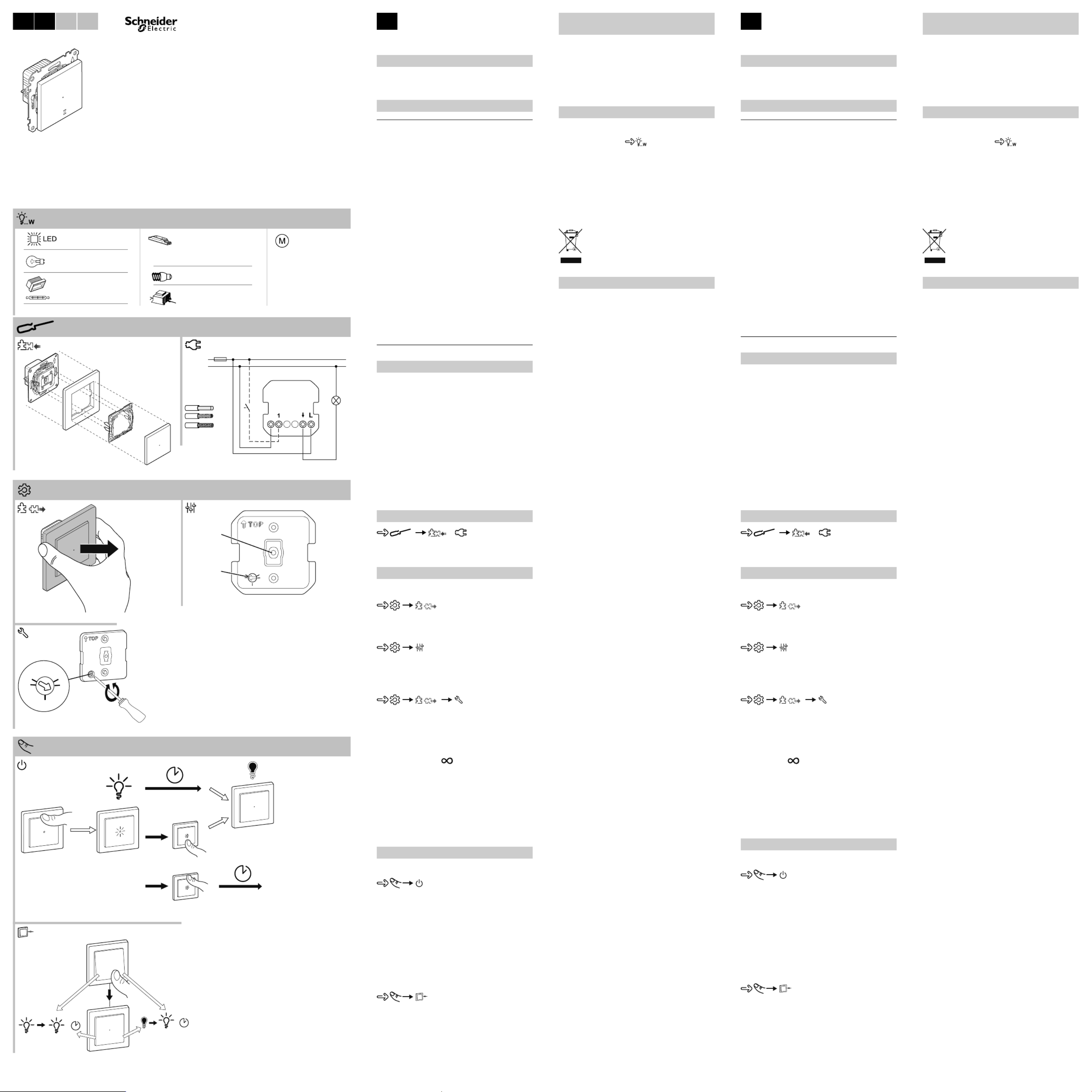

WDE002482, WDE003482, WDE004482
enfisvno
2000 W
500 VA
2200 W
200 W
1050 VA
10 A, 140μF
C
1000 VA
200 W
16 A
L
N
[A
N
B
A
8
1s
5min 8h
1h
8
1s
5min 8h
1h
t
<t
A
B
B
C
t
<t
D
t
t
<t
Tidsur m ed nedtelling 10 AArt. -Nr. WDE002482, WDE 003482, WDE00448 2© Schneider-Electric 2014QGH702 73-0004/18
Kompletteres med:
• Ramme i passende utforming
¼FARE
FARE FOR ELEKTRISK STØT, EKSPLOSJON
ELLER OVERLEDNING
Sikre elektroinstallasjoner må utelukkende utfø-
res av autoriserte installatører. De autoriserte in-
stallatørene må p1-ha inngående kunnskap innen
følgende områder:
• Tilkobling til installasjonsnettverk
• Tilkobling av flere elektriske enheter
• Legging av elektriske kabler
• Sikkerhetsstandarder, lokale kabeltrekkregler
og reguleringer
Hvis disse instruksene ikke overholdes vil dette
resultere i dødsfall eller alvorlige skader.
¼FARE
Fare for dødelig skade på grunn av elektrisk
støt.
Det kan være spenning på utgangen selv om for-
brukeren er koblet ut.
• Når du arbeider på enheten: Apparatet må all-
tid kobles fra strømforsyningen ved å koble ut
sikringen i den tilførende strømkretsen.
Å ignorere denne instruksjonen vil medføre død
eller alvorlige personskader.
Du kan bruke tidsuret med nedtelling 10 A (heretter kalt
tidsur) for å slå på ohmsk, induktiv eller kapasitiv belast-
ning i en justerbar etterløpstid.
Egenskaper:
• Manuell utkobling eller gjenstart av etterløpstiden med
en aktivert etterløpstid.
• Drift med biapparat (mekanisk trykknapp)
• Integrert status-LED
Innstillinger:
• Etterløpstid: 5 minutter–8 timer (originalinnstilling
5 minutter)
• Ubegrenset modus: På/av-bryter
• Utløsermodus: Kobling av en ekstra tidsbryter
AMekanisk trykknapp på biapparattilkobling (tilleggs-
utstyr)
Fjerne dekselet
Trekk av rammen sammen med driftselementene.
Indikatorer og betjeningselementer
AStatus-LED (rød)
BPotensiometer
Innstillingsfunksjoner
Etterløpstid: 5 min–1 t–8 t
Still inn en ubegrenset justerbar etterløpstid på mellom
5 minutter og 8 timer. Jo lenger potensiometeret dreies
mot klokken, desto raskere øker innstillingen.
Ubegrenset modus:
Du kan bruke tidsbryteren på samme måte som en nor-
mal bryter i ubegrenset modus. Belastninger kan bare
slås av manuelt.
Utløsermodus: 1 sek
Ved å bruke en tidsbryter i utløsermodus kan du betjene
en ekstra tidsbryter eksternt, og veksle mellom tilkoblede
belastninger.
Betjene tidsbryteren lokalt
ASlå på tidsbryteren så lenge som den fastsatte etter-
løpstiden (t).
BTidsbryteren slår seg automatisk av etter at etter-
løpstiden (t) er utløpt.
CSlå av tidsbryteren før etterløpstiden løper ut (<t).
Tilkoblede belastninger og LED slås på og av med tids-
bryteren.
DStart den aktiverte etterløpstiden (t) på nytt før den
løper ut (<t).
Betjene tidsbryteren med et biapparat
Bruk en mekanisk trykknapp tilkoblet biapparattilkoblin-
gen, og slå på tidsbryteren eller start den aktiverte etter-
løpstiden på nytt før den løper ut (<t).
Tidsur med nedtelling 10 A
Nødvendig tilbehør
For din sikkerhet
Bli kjent med tidsur med nedtelling 10 A
Montere tidsuret
Stille inn tidsuret
Bruk av tidsuret
no
/
Tilkoblet belastning slås ikke på:
• Kontroller strømtilførselen.
• Slå tidsbryteren av og på igjen.
• Kontroller belastningen.
• Kontroller kablingen hvis det dreier seg om en ekstern
trykknapp.
Ta kontakt med kundesenteret i ditt land hvis du har tek-
niske spørsmål.
schneider-electric.com/contact
Hva gjør jeg hvis det oppstår et
problem?
Tekniske data
Merkespenning: AC 230 V ~, 50 Hz
Merkeeffekt:
Tilkoblingsklemmer: Skruklemmer for
maks. 2 x 2,5 mm2
0,5 Nm
Biapparat: Enkel trykknapp, ubegrenset
antall
maks. 50 m
Sikring: 16 A automatsikring
Merkestrøm: 10 A, cosϕ = 0,6
Ikke kast apparatet i det vanlige hushold-
ningsavfallet, men lever det på et offentlig inn-
samlingssted. Profesjonell gjenvinning
beskytter mennesker og miljø mot mulige ne-
gative effekter.
Schneider Electric Industries SAS
Nedräkningstimer 10 AArt.-Nr. WDE002482, WDE003482, WDE004482© Schneider-Electric 2014QGH70273-0004/18
Ska kompletteras med:
• Ram i motsvarande design
¼FARA
RISK FÖR ELEKTRISK SHOCK, EXPLOSION
OCH BÅGBLIXT
Av säkerhetsskäl skall installation endast utföras
av utbildad personal. Utbildad personal skall upp-
visa djupt kunnande inom följande områden:
• Anslutning till installationsnätverk
• Anslutning till flera elektriska apparater
• Dragning av elkablar
• Säkerhetsstandarder samt lokala kabeldrag-
ningsföreskrifter och -regler
Om dessa instruktioner inte åtföljs kan det resul-
tera i allvarliga skador eller dödsfall.
¼FARA
Risk för livshotande skador p.g.a. elektriska
stötar.
Utgången kan p1-ha spänning trots att förbrukaren är
avstängd.
• Vid arbete på enheten: Koppla alltid bort enhe-
ten från försörjningen via säkringen i ingångs-
kretsen.
Om dessa anvisningar inte följs blir dödsfall eller
allvarliga skador följden.
Du kan använda nedräkningstimern 10 A (nedan kallad
timer) för att koppla till ohmska, induktiva eller kapacitiva
laster under en inställbar gångtid.
Egenskaper:
• Manuell frånkoppling eller omstart av gångtiden med
en aktiverad gångtid.
• Manövrering med biapparat (mekanisk återfjädrande
tryckknapp)
• Integrerad status-LED
Inställningar:
• Gångtid: 5 minuter till 8 timmar (standardinställning 5
minuter)
• Oändligt läge: På/av-knapp
• Utlösningsläge: Start av en andra timer
AMekanisk återfjädrande tryckknapp vid biappara-
tanslutning (tillval)
Borttagning av täcklocket
Ta bort ramen tillsammans med manöverelementen.
Displayer och manöverelement
AStatus-LED (röd)
BPotentiometer
Inställning av funktioner
Gångtid: 5 min–1 h–8 h
Ställ in en fritt justerbar gångtid mellan 5 minuter och 8
timmar. Ju mer potentiometern vrids moturs, desto
snabbare ökar inställningen.
Oändligt läge:
Du kan använda timern som en vanlig omkopplare i
"oändligt" läge. Laster kan bara stängas av manuellt.
Utlösningsläge: 1 s
Genom att använda en timer i utlösningsläge kan du an-
vända en andra timer externt och koppla om anslutna
laster.
Manövrera timern lokalt
AStäll in timern på tiden för den inställda gångtiden
(t).
BTimern stängs av automatiskt när gångtiden (t) har
gått ut.
CStäng av timern innan gångtiden har gått ut (<t).
Anslutna laster och LED:en kopplas till och från med ti-
mern.
DStarta om den aktiverade gångtiden (t) innan den lö-
per ut (<t).
Manövrera timern med en biapparat
Använd en mekanisk återfjädrande tryckknapp som är
ansluten till biapparatanslutningen för att koppla till ti-
mern eller starta om den aktiverade gångtiden innan den
har löpt ut (<t).
Nedräkningstimer 10 A
Nödvändiga tillbehör
För din säkerhet
Beskrivning av nedräkningstimern 10 A
Montering av timern
Inställning av timern
Manövrering av timern
sv
/
Den anslutna lasten kopplar inte till:
• Kontrollera strömförsörjningen.
• Stäng av timern och sätt på den igen.
• Kontrollera lasten.
• Om tryckknappen är extern: kontrollera kabeldrag-
ningen.
Kontakta kundservicecentret i ditt land om du har några
tekniska frågor.
schneider-electric.com/contact
Vad ska jag göra om ett problem
uppstår?
Tekniska data
Märkspänning: AC 230 V ~, 50 Hz
Märkeffekt:
Anslutningsterminaler: Skruvklämmor för
max. 2 x 2,5 mm2
0,5 Nm
Biapparat: Enkeltryckknapp, obegränsat
antal
max. 50 m
Säkringsskydd: 16 A kretsbrytare
Märkström: 10 A, cosϕ = 0,6
Återvinn utrustningen separat från hushålls-
avfallet vid ett officiellt uppsamlingsställe.
Professionell återvinning skyddar människor
och miljö mot de negativa effekter som kan
uppstå.
Schneider Electric Industries SAS
